设置原理图元件属性
    每一个元件都有相对应的属性，例如默认的标识符，PCB 封装和/或其他的模型以及参数。当从原理图中编辑元件属性时你也可以设置不同的部件域和库域。设置元件属性步骤：

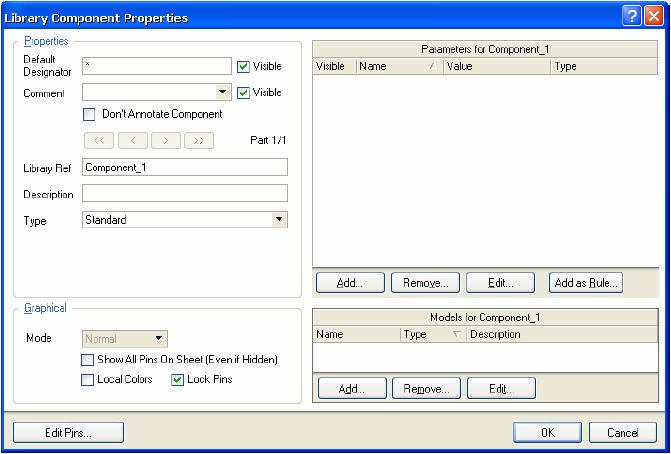

1. 从原理图库面板里元件列表中选择元件然后点击Edit 按钮。库元件属性对话框就会弹出。

2. 输入默认的标识符，例如：Q？以及当元件放置到原理图时显示的注释，例如：NPN。问号使得元件放置时标识符数字以自动增量改变，例如：Q1，Q2。确定可视选项被选中。
3. 在我们添加模型或其他参数时，让其他选项栏保持他们的默认值。

向原理图元件添加模型
    你可以向原理图元件添加任意数量的PCB 封装，同样也可以添加用于仿真及型号完整性分析的模型。这样当你在原理图中摆放元件时可以从元件属性对话框中选择合适的模型。
     有几种不同的向元件添加模型的方式。你也许会从网上下载一个厂家的模型文件或者从已经存在的Altium 库中添加模型。PCB 封装模型存放在AltiumLibraryPcb 路径里的PCB 库文件（.pcblib files）中。电路仿真用的SPICE 模型文件（.ckt and .mdl）存放在AltiumLibrary 路径里的集成库文件中。

查找定位模型文件
当我们在原理图库编辑器中添加模型时，模型与元件的连接信息通过下面的正确方法搜索定位：
1. 首先搜索当前集成库项目中的库。
2. 接下来会搜索当前已加载的库列表中可视的PCB 库（而不是集成库）。注意库列表可以定制排列顺序。
3. 最后，任何存在于项目搜索路径下的模型库都会被搜索。这个路径可以在项目选项对话框中定义（Project»Project Options）。注意这个路径下的库不会被检索以定位模型，然而，当我们搜索模型时编译器会包含这些库。
    要想知道更多的关于在原理图库编辑器以及原理图编辑器中搜索模型的方法的更多信息，请参阅论文《元件，模型和库概念》。
    在本指南中，我们将使用第一种将元件与模型连接的方法。也就是说，在将库项目编译成一个集成库前，将必需的模型文件加入到库项目中，并将其与原理图库关联起来。

向原理图元件添加PCB 封装模型
    首先，我们要添加一个当原理图同步到PCB 文档时用到的封装。我们设计的元件用到的封装被命名为BCY-W3。注意，在原理图库编辑器中，当我们将一个PCB 封装模型关联到一个原理图元件时，这个模型必须存在于一个PCB 库中，而不是一个集成库中。
1. 在元件属性对话框中，点击模型列表项的Add 按钮，弹出“Add New Model”对话框。

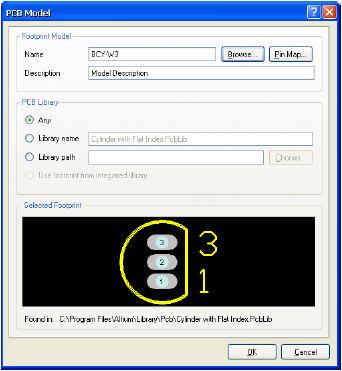

2. 在模型类型下拉列表中选择“Footprint”项，点击“OK”，弹出PCB模型对话框。
3. 在弹出的对话框中点击检索浏览按钮以找到已经存在的模型（或者简单的写入模型的名字，稍后你将在PCB 库编辑器中创建这个模型）。
4. 在查阅库对话框中，点击“Find”，弹出搜索库对话框。

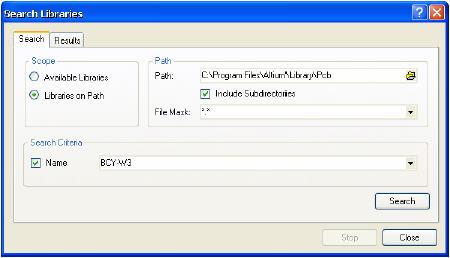

5. 选择查看“Libraries on Path”，点击路径栏旁的“Browse Folder”按钮定位到AltiumLibraryPcb 路径下，然后点击“OK”。
6. 确定搜索库对话框中的“Include Subdirectories”选项被选中。在名字栏，输入BCY-W3，然后点击“Search”按钮。

7. 你可以找到这个封装所作的库文件“Cylinder with Flat Index.PcbLib”。点击“Select”按钮关闭搜索库对话框，加载这个库在检索库对话框中选择BCY-W3。点击OK 回到PCB 模型对话框。

8. 点击OK 向元件加入这个模型。模型的名字列在元件属性对话框的模型列表中。


添加电路仿真模型
    电路仿真用的SPICE 模型文件（.ckt and .mdl）存放在AltiumLibrary路径里的集成库文件中。如果你希望在你的设计上进行电路仿真分析，你就需要加入这些模型。
    如果你要将这些仿真模型用到你的库元件中，建议你打开包含了这些模型的集成库文件（选择File»Open 命令，然后确认你希望提取出这个源库）。将所需的文件从输出文件夹（output folder 在你打开集成库时生成）拷贝到包含你源库的文件夹。

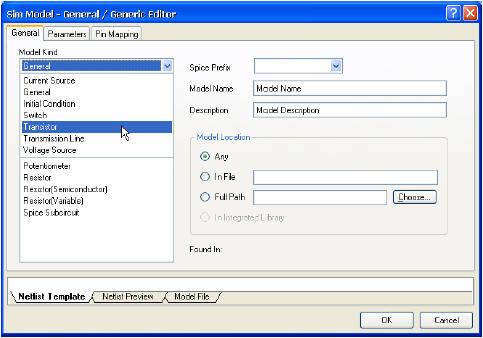

1. 在元件属性对话框中，点击模型列表项的Add 按钮，弹出“Add New Model”对话框。在模型类型下拉列表中选择“Simulation”项，点击“OK”，弹出仿真模型－通常编辑对话框（SIM Model-General/Generic Editor）。

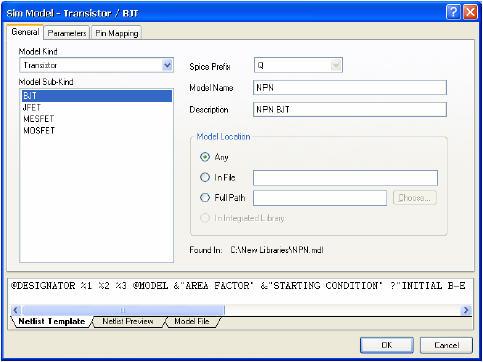

2. 就我们这个例子来说，选择模型类型下拉列表中的“Transistor”选项。“Sim Model-Transistor/BJT”对话框弹出。

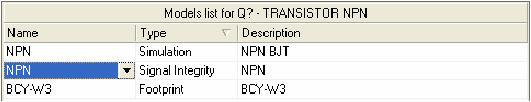

3. 确定BJT 被选中作为模型的子类型。输入一个合法的模型名字，例如：NPN，然后一个描述，例如：NPN BJT。点击OK 回到元件属性对话框，可以看到NPN 模型已经被加到模型列表中。

加入信号完整性分析模型
    信号完整性分析模型中使用引脚模型比元件模型更好。配置一个元件的信号完整性分析，你可以设置用于默认引脚模型的类型和技术选项，或者导入一个IBIS 模型。
1. 要加入一个信号完整性模型，在元件属性对话框中，点击模型列表项的Add 按钮，弹出“Add New Model”对话框。

2. 在模型类型下拉列表中选择“Signal Integrity”项，点击“OK”，弹出信号完整性模型对话框。

3. 如果你希望导入一个IBIS 文件，点击“Import IBIS”按钮然后定位到所需的.ibs 文件。然而在本例中，输入模型的名字和描述“NPN”然后选择一个BJT 类型。点击OK 返回到元件属性对话框，看到模型已经被添加得到模型列表中。参阅PROTEL DXP 信号完整性指南可以得到关于添加及编辑信号完整性模型的更多信息。

添加元件参数
    参数的意义在于定义更多的有关于元件的附近信息。诸如定义元件厂商或日期的数据字符串都可以被添加到文件中。一个字串参数也可以作为元件的值在应用时被添加，例如：100K 的电阻。
    参数被设置为当在原理图上摆放一个器件时作为特殊字串显示。可以设置其他参数作为仿真需要的值或在原理图编辑器中建立PCB 规则。添加一个原理图元件参数的步骤：

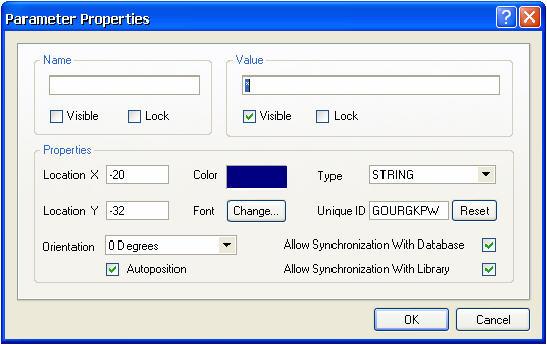

1. 在原理图属性对话框的参数列表栏中点击“Add”按钮弹出参数属性对话框。

2. 输入参数名及参数值。如果你要用到文本串以及参数的值，确信参数类型被选择为“String”，如果你希望在原理图中放置元件时显示参数的值，确认“Visible”框被勾选。点击OK。参数已经被添加到元件属性对话框的参数列表中。

间接字符串
    举例来说，用间接字符串，你可以为元件设置一个参数项，当摆放元件时这个参数可以显示在原理图上，也可以在PROTEL DXP 进行电路仿真时使用。所有添加的元件参数都可以作为间接字符串。当参数作为间接字符串时，参数名前面有一个“＝”号作为前缀。

值参数
    一个值参数可以作为元件的普通信息，但是在分立式器件，如电阻和电容，将值参数用于仿真。
    我们可以设置元件注释读取作为间接字符串加入的参数的值，注释信息会被绘制到PCB 编辑器中。相对于两次输入这个值来说（就是说在参数命名中输入一次然后在注释项中再输入一次），PROTEL DXP 支持利用间接参数用参数的值替代注释项中的内容。
1. 在元件属性对话框的参数列表中点击“Add”弹出参数属性对话框。
2. 输入名字Value 以及参数值100K。当这个器件放置在原理图中，运行原理图仿真时会用到这个值。确定参数类型被定为“String”且值的“Visible”框被勾选。设置字体，颜色以及方向选项然后点击OK 将新的参数加入到元件属性对话框的元件列表中。

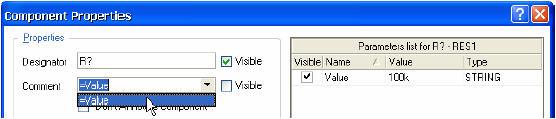

3. 在元件属性对话框的属性栏中，点击注释栏，在下拉框中选择“＝Value”选项，关掉可视属性。

4. 用File»Save 命令存储元件的图纸及属性。
5. 当你在原理图编辑器中查看特殊字符串时，确定属性对话框图形编辑标签下的转换特殊字符选项（Convert Special Strings）被使能。如果当从原理图转换到PCB 文档时注释不显示，确认是否封装器件对话框中的注释没有被隐藏。
