单片机控制的步进电机自动定位系统[图]

文章编号:
081202163952
文章分类: 单片机 51系列
点 击:
...
关 键 词: 步进电机,定位
文章来源:
网络,作者:左剑
摘 要:
本系统的工作过程是:从键盘和鼠标输入定点坐标(X、Y)后,微机通过串口向各单片机发出指令,各单片机接受到指令后,由单片机软件控制X电机和Y电机的转动方向、转动步数、转动速度,达到自动定位的目的...

1 概述
    步进电机自动定位系统的主要特点是能实现精确移位、精确定位、无积累误差。它一般应用于难度较大、要求精度高的绘图机或数控机床等系统中。单片机控制步进电机自动定位系统的主要优点是:
⑴用软件代替由硬件电路组成的步进电机控制器,不仅简化了线路,降低了成本,而且提高了系统的可靠性。
⑵为改善步进电机以低于极限启动频率恒速运行时,运行时间过长的缺点,进行加减速控制;步进电机从低速不失步地加速启动,达到高速恒速运行;在将达到目标位置时,步进电机减速运行,最后准确的停在目标位置上,而不会发生过冲现象。这就要求单片机控制的步机电机有加减速控制过程。
⑶微机通过RS232串口实现对单片机的多机通讯,能实时远距离监控由步进电机驱动的工作台,并实时显示工作台当前运行位置和方向。
    系统的工作过程是:从键盘和鼠标输入定点坐标(X、Y)后,微机通过串口向各单片机发出指令,各单片机接受到指令后,由单片机软件控制X电机和Y电机的转动方向、转动步数、转动速度,达到自动定位的目的。系统所用电机为75BF001型反应式步进电机(其相数为三相,步距角1.5°/3°,直流电压为24V,相电流为3A)。

2 系统硬件设计
    硬件线路是由单片机、接口电路、光耦电路、驱动电路、直流电压源电路、步进电机及负载组成,见图1。单片机采用89C51芯片,接口线路中采用74LS377为输出口,1Q-3Q接电机的三相。光电隔离电路的目的是割断驱动电路与单片机之间的联系,避免一旦驱动电路发生故障造成功率放大器中的高电平信号进入单片机而烧毁器件,为此,在驱动器与单片机之间加一级以4N25为主要元件的光电隔离电路,从而提高系统的抗干扰能力。T1采用了高速开关三级管3DK4B,T2选用了TIP41C大功率晶体管。RS、RC、D1构成了泄放回路。尤其需要注意的是:由于该电阻功耗较大,最好选用大瓦数线绕电阻;RC为限流电阻,RC=8Ω;D1为泄放二级,要求能通过大电流,可选用整流二极管IN5402。单片机与电机—相的连接见图2。

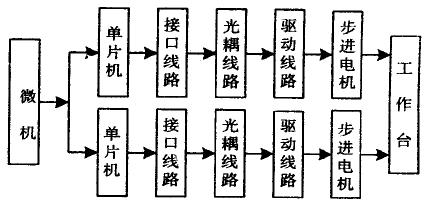

图1 单片机硬件线路图

图2 单片机与电机一相的连接图
