51单片机硬盘控制电路以及源程序[图]

文章编号：
081207212541
 文章分类： 单片机 ＞ 51系列
点 击：
...
关 键 词： 硬盘
文章来源：
网络
摘 要：

原理图：

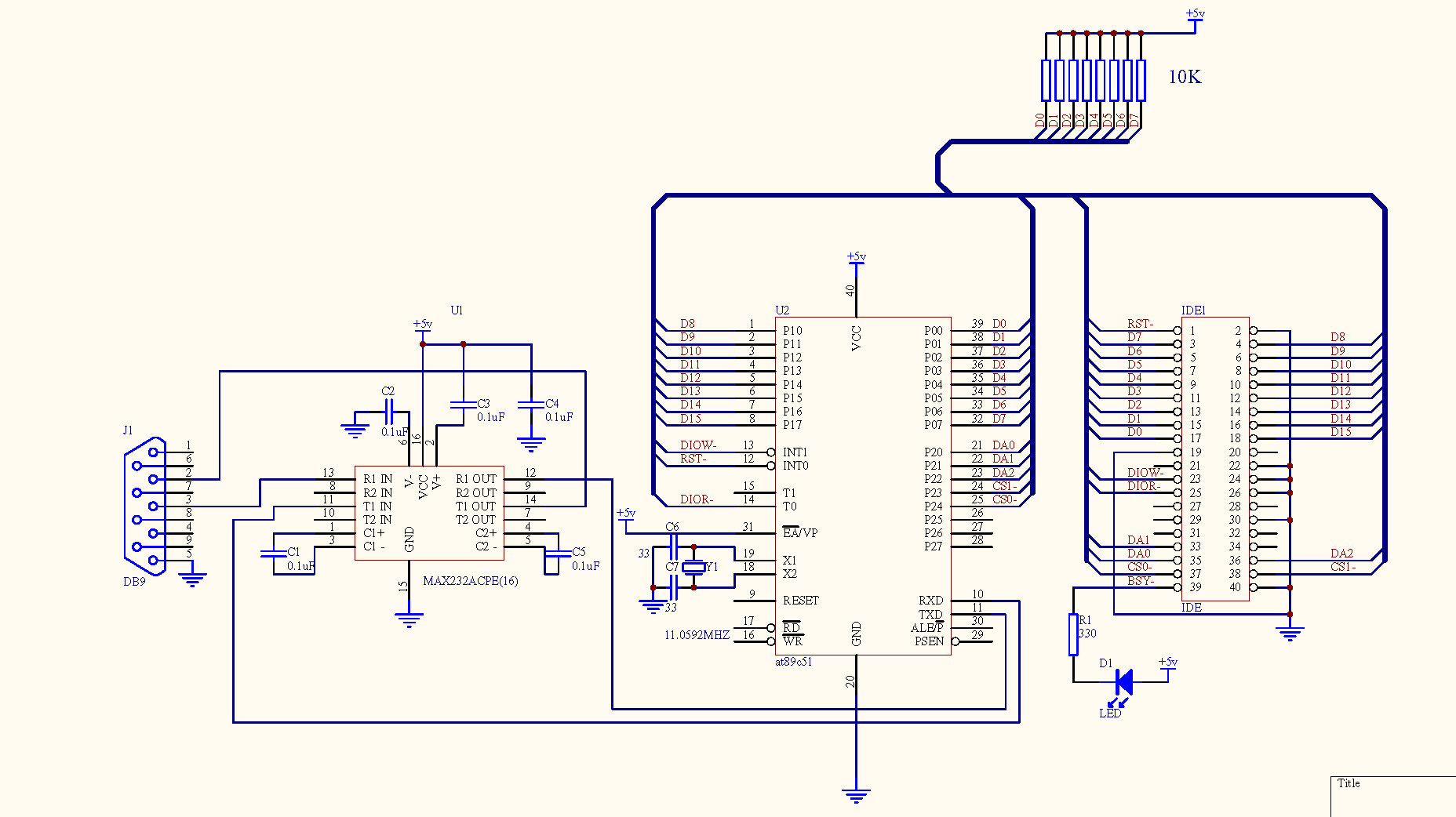

点击查看完整图片

程序：


  1. #include <at89x51.h>
  2.
  3. /**************************************************
  4. *                  HardDisk Control Demo
  5. *     Power BY DDDLZHU
  6. *    编译环境 : KEIL C51 V7.07    支持器件 : AT89C51
  7. *                    COPYRIGHT (C) 2004
  8.
  9.
  10.
  11. ***************************************************/
  12.
  13. #define byte unsigned char
  14. #define uint unsigned int
  15. /*************************************************
  16. //线路连接定义。如电路有变直接修改就可以了
  17. *************************************************/
  18.
  19. #define DataH P1
  20. #define DataL P0
  21. #define RegAddr P2
  22. #define Read P3_4
  23. #define Write P3_3
  24. #define Rst P3_2
  25.
  26. /*************************************************
  27. //线路连接定义。如电路有变直接修改就可以了
  28. *************************************************/
  29.
  30. //寄存器地址定义
  31. #define _Status_Control 0x16
  32. #define _Data 0x8
  33. #define _Err_Features 0x9
  34. #define _SecCount 0xa
  35. #define _SecNum 0xb
  36. #define _CylinderL 0xc
  37. #define _CylinderH 0xd
  38. #define _DeviceAndHead 0xe
  39. #define _Status_Command 0xf
  40.
  41. //**************************************************************************************/
  42. /*这里为初始化硬盘的重要参数,每个硬盘的参数都不尽相同。若不正确则读不了盘中的数据。计算方法如下：
  43. 先看清楚你的 硬盘表面标签中的数据，里面有三个重要参数：
  44. 1。柱面数（Cylinder）
  45. 2。磁头数（Head）
  46. 3。磁道数（Sector）
  47. 其中 _MaxHead=0xA+Head
  48. _MaxSector=Sector
  49. 例如我的130M硬盘（很老吧，哈哈），磁头数为15，十六进制为0xf,所以_MaxHead=0xAF,磁道数为17,所以_MaxSector=0x11
  50. */
  51. #define _MaxHead 0xAF
  52. #define _MaxSector 0x11
  53.
  54. //************************************************************************************
  55. byte bdata Status=0x00;
  56. sbit ERR=Status^0;
  57. sbit IDX=Status^1;
  58. sbit CORR=Status^2;
  59. sbit DRQ=Status^3;
  60. sbit DSC=Status^4;
  61. sbit DF=Status^5;
  62. sbit DRDY=Status^6;
  63. sbit BSY=Status^7;
  64.
  65. //************************************************************
  66. * D7   D6   D5   D4   D3   D2    D1   D0                    *
  67. BSY  DRDY  DWF  DSC DRQ  CORR  IDX   ERR                   *
  68. BSY：驱动器忙；                                             *
  69. DRDY：驱动器准备好；                                        *
  70. DWF：驱动器写失败；                                         *
  71. DSC:寻道结束；                                              *
  72.     DRQ：请求服务，驱动器希望通过数据寄存器与CPU交换一字节数据；*
  73.     CORR：当可以纠正的读错误发生时，该位置1，数据传输将继续进行 *
  74.     IDX：收到综引信号；                                         *
  75.     ERR：命令执行出错。                                         *
  76.     *************************************************************/
  77.
  78.     byte Data_bufferH=0x0;
  79. byte Data_bufferL=0x0;
  80.
  81. //***************串口子程序
  82. void send_string(unsigned char *word);
  83. void send_char(unsigned char word);
  84. unsigned char get_char(void);
  85.
  86. /*******************************************************
  87. :延迟函数
  88. ********************************************************/
  89. void delay(byte ms)
  90. { byte i,j;
  91. for(i=0;i<ms;i++)
  92. for(j=0;j<255;j++);
  93. }
  94.
  95. /*******************************************************
  96. *读寄存器
  97. ********************************************************/
  98. byte ReadReg(byte Addr)
  99. {
  100.     RegAddr=Addr;
  101.     DataL=0xff;
  102.     Read=0;
  103.     Status=DataL;
  104.     Read=1;
  105.     return Status;
  106. }
  107.
  108. /*******************************************************
  109. *等待BSY信号
  110. ********************************************************/
  111. byte WaitBSY(void)
  112. {
  113.     byte timeOut=0;
  114.     do{
  115.         ReadReg(_Status_Command);
  116.         timeOut++;
  117.         //  if(timeOut>=254) return(0xff);
  118.     }while(BSY);
  119.     return(1);
  120. }
  121.
  122. /*****************************************************
  123. *写寄存器值
  124. ********************************************************/
  125. void WriteReg(byte Addr,byte Data)
  126. {
  127.     RegAddr=Addr;
  128.     Write=0;
  129.     DataL=Data;
  130.     Write=1;
  131. }
  132.
  133. /*******************************************************
  134. 读数据储存器中数据
  135. ********************************************************/
  136. void ReadData(void)
  137. {
  138.     DataH=0xff;
  139.     DataL=0xff;
  140.     RegAddr=_Data;
  141.     Read=0;
  142.     Data_bufferL=DataL;
  143.     Data_bufferH=DataH;
  144.     Read=1;
  145. }
  146.
  147. /*******************************************************
  148. 写数据寄存器中数据
  149. ********************************************************/
  150. void WriteData(void)
  151. {
  152.     RegAddr=_Data;
  153.     Write=0;
  154.     DataL=Data_bufferL;
  155.     DataH=Data_bufferH;
  156.     Write=1;
  157. }
  158.
  159. /**********************************************************
  160. 初始化硬盘                                          *
  161. ***********************************************************/
  162. void Init(void)
  163. { do{
  164.     WriteReg(_DeviceAndHead,0xa0);
  165.     ReadReg(_Status_Command);
  166. }while(!DRDY|BSY);
  167. WriteReg(_DeviceAndHead,_MaxHead);
  168. WriteReg(_SecCount,_MaxSector);
  169. WriteReg(_Status_Command,0x91);
  170. WaitBSY();
  171. WriteReg(_Status_Command,0x10);
  172. WaitBSY();
  173. }
  174.
  175. /**********************************************************
  176. 读硬盘参数
  177. ***********************************************************/
  178. void DriverID(void)
  179. {
  180.     unsigned int i=512;
  181.     //send_string("Starting read driver ID\n");
  182.     WaitBSY();
  183.     //send_string("Now can read driver ID  \n");
  184.     WriteReg(_Status_Command,0xec);
  185.     //send_string("Waiting..  ");
  186.     do{ReadReg(_Status_Command);}while(BSY|!DRQ);
  187.     //send_string("Now Sending  \n");
  188.     while(i){
  189.         ReadData();
  190.         send_char(Data_bufferH);
  191.         send_char(Data_bufferL);
  192.         i-=2;
  193.     }
  194. }
  195.
  196. /*********************************************************
  197. 硬盘寻址
  198. **********************************************************/
  199. WriteCHS(byte head,uint cylinder,byte sector,byte read_count)
  200. {
  201.     WaitBSY();
  202.     WriteReg(_DeviceAndHead,0xa0|head);
  203.     WriteReg(_CylinderH,(char)(cylinder>>8));
  204.     WriteReg(_CylinderL,(char)(cylinder&0x00ff));
  205.     WriteReg(_SecNum,sector);
  206.     WriteReg(_SecCount,read_count);
  207. }
  208.
  209. /**********************************************************
  210. *用途:将硬盘的返回数据读入BUFFER数组
  211. ***********************************************************/
  212. void SendData()
  213. { uint i;
  214. i=512*15;
  215. do{ReadReg(_Status_Command);}while(BSY|!DRQ);
  216. if(ERR){
  217.     send_string("\x0d\x0a Error\x0d\x0a");
  218. }
  219. while(i){ReadData();send_char(Data_bufferL);send_char(Data_bufferH);i-=2;}
  220. }
  221.
  222. // 激活硬盘(转动)
  223. void SpinUP()
  224. {
  225.     WaitBSY();
  226.     WriteReg(_Status_Command,0xE1);
  227. }
  228. // 让硬盘休眠(停转)/
  229. void SpinDown()
  230. {
  231.     WaitBSY();
  232.     WriteReg(_Status_Command,0xE0);
  233. }
  234.
  235. void main(void)
  236. {
  237.     //Initialize
  238.     SCON=0x50;  //串口初始化
  239.     TMOD=0x20;   //波特率为57600bps
  240.     TCON=0x40;
  241.     PCON=0x80;
  242.     TH1=0xFf;
  243.     TL1=0xFf;
  244.     TR1=1;
  245.     send_string("IDE Control Demo.     Power By DDDLZHU\x0d\x0a");//send welcome word
  246.     Rst=0; //IDE 复位
  247.     delay(50);
  248.     Rst=1;
  249.     delay(255);
  250.     send_string("Reset Driver OK...\x0d\x0a");
  251.     Init();   //初始化硬盘
  252.     send_string("Initialize Driver OK,Now Read ID\x0d\x0a");
  253.     send_string("HardDisk ID is ....\x0d\x0a");
  254.     DriverID();  //读硬盘id
  255.     send_string("\n\nNow Read The First Sector On this HardDisk\x0d\x0a\x0d\x0a");
  256.     delay(244);
  257.     delay(244);
  258.     delay(244);
  259.     delay(244);
  260.     WriteCHS(0,0,1,16); //写地址
  261.     WaitBSY();
  262.     WriteReg(_Status_Command,0x20);   //发送读命令
  263.     SendData();
  264.     send_string("\x0d\x0a\x0d\x0a Read OK,Now Shut Down The HardDisk..\x0d\x0a");
  265.     SpinDown();    //硬盘停转
  266.     while(1);
  267. }
  268.
  269. //**************************************串口子程序
  270. void send_char(unsigned char word)
  271. {
  272.     TI=0;
  273.     SBUF=word;
  274.     while(TI==0);
  275.     TI=0;
  276. }
  277.
  278. void send_string(unsigned char *word)
  279. {
  280.     TI=0;
  281.     while(*word!=0)
  282.     {
  283.         SBUF=*word;
  284.         while(TI==0);
  285.         TI=0;
  286.         word++;
  287.     }
  288. }
  289.
  290. unsigned char get_char(void)
  291. {
  292.     RI=0;
  293.     REN=1;
  294.     while(RI==0);
  295.     return(SBUF);
  296.     RI=0;
  297.     REN=0;
  298. }
