2.2.3 通信程序设计
    要实现系统的正常数据传输，正确设置PIC异步串口USART至关重要。在此，以异步接收方式为例，编写程序应遵循以下几个步骤：
(1)选择合适的波特率，然后根据表2计算出SPBRG寄存器的值(x)，并将其写入SPBRG寄存器；
(2)设置SYNC=0，SPEN=1，使USART工作于异步方式；
(3)如需中断功能，将中断控制寄存器的中断屏蔽GIE和PEIE置1，同时置第一外围设备中断屏蔽寄存器的RCIE=1；
(4)如需接收9位数据，置接收状态和控制寄存器的RX9=1；
(5)置接收状态和控制寄存器的CREN=1，激活接收器；
(6)当一个字节接收完后，产生中断请求，如果RCIE=1，便产生中断；
(7)读RCSTA寄存器以便获得第9位数据(如果选择了接收9位数据)，并且判断是否在接收过程中发生了错误；
(8)读RCREG寄存器中已经收到的8位数据；
(9)如果发生了接收错误，通过置CREN=0以清除错误标志。
下面给出了串口的初始化程序：

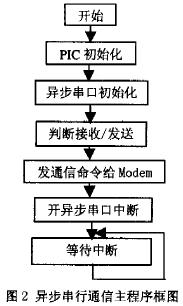

    异步串行通信主程序框图如图2，中断服务子程序框图如图3。

2.3 Modem设置
    在Modem安装好开通之前，须预先设置好Modem的初始状态。PIC上电后，需对Modem进行复位操作，发送命令设置Modem结果码形式。
    Modem初始化服务程序执行Modem初始化命令和呼叫(应答)等。Modem的呼叫、应答采用自动方式。在进行通信之前，呼叫PIC发出ATD (专线方式)命令，Modem监测线路上的载波。如果检测到载波，则返回连接成功结果码；否则返回无载波结果码。两端Modem正确可靠地建立起数据链路后。就可以进行数据通信了。通信完成以后，双方Modem若要拆线挂机.则Modem由数据状态转为命令状态，PIC发出ATH(挂机命令)实现挂机。挂机后要对Modem的自动应答和中断等状态进行重新设置。

3 PIC控制Modem 同步串行通信
    用PIC的同步串口USART控制Modem实现同步数据通信，保证了数据的高效率和实时传输。PIC的USART模块工作于同步方式时，RC7引脚被用做数据双向传输通道DT，RC6引脚被用做时钟发送/接收专线CK。线路上的数据格式可以是8位或者9位，由于利用时钟专线进行双方同步，就不需要起始位和停止位了。同步数据是在一条线路上双向传输的，而时钟却是在一条线路上固定从主机向从机单向发送的。
    同步串口的初始化与异步串口通信类似，程序设计可参照2.2，对Modem进行相应的初始化，使其工作于同步模式。

4 结论
    本系统用PIC单片机控制Modem的同步/异步串行通信，实现了数据的远程传输，可方便提供多种速率，硬件构成简单，软件设计容易。在点对点的远程数字终端维护中，传输数据、话音及传真收到了很好的效果。
