例.利用Proteus仿真一块16×16LED点阵，并在其上循环显示汉字“郑州大学”。
Proteus中只有5×7和8×8等LED点阵，并没有16×16LED点阵，而在实际应用中，要良好地显示一个汉字，则至少需要16×16点阵。下面我们就首先介绍使用8×8点阵构建16×16点阵的方法，并构建一块16×16LED点阵，用于本例的显示任务。
首先，从Proteus元件库中找到“MATRIX-8X8-RED”元器件，并将四块该元器件放入Proteus文档区编辑窗口中。此时需要注意，如果该元器件保持初始的位置（没有转动方向），我们要首先将其左转90°，使其水平放置，那么此时它的左面8个引脚是其行线，右边8个引脚是其列线（当然，如果你是将右转，则右边8个引脚是行线）。然后我们将四个元器件对应的行线和列线分别进行连接，使每一条行线引脚接一行16个LED，列线也相同。并注意要将行线和列线引出一定长度的引脚，以便下面我们使用。

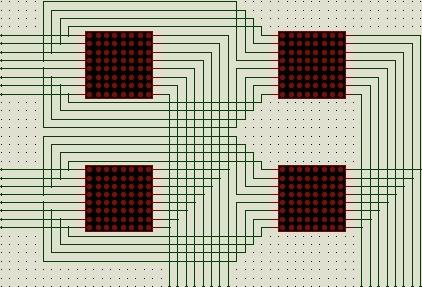

连接好的16×16点阵如下图所示：
连接成如上图的16×16点阵只是第一步，这样分开的数块并不能达到好的显示效果，下面我们要将其进一步组合。组合实际上很简单，首先选中如上图中右侧的两块8×8点阵，然后拖动并使其与左侧的两块相并拢，如下图所示：
我们可以看到原来的连线已经自动隐藏了，至于线上的交点，我们不要去动。然后，我们再来最后一步，选中下侧的两块点阵，并拖动使其与上侧的两块并拢，最后的效果如下图所示：
可以看到，原来杂乱的连线现在已经几乎全部隐藏了，一块16×16的LED点阵做成了。需要注意，做成的LED点阵的行线为左侧的16个引脚，下侧的16个引脚为其列线，而且其行线为高电平有效，列线为低电平有效。然后，我们将其保存，以便以后使用。
制作好16×16LED点阵，我们接下来来进行本例的实验。

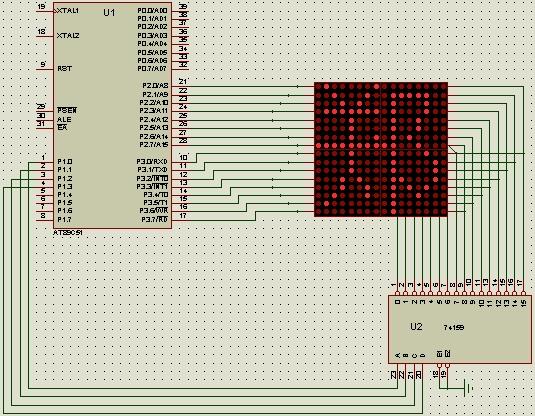

由于本例的软件程序需要首先注意硬件连接，所以，我们首先来看一下本例的电路图。电路图中用到了74159集成芯片，其功能是将4位输入译为16输出（低电平有效），刚好满足我们的要求。电路图中的其他元器件我们在以前的仿真实例中都已介绍过，此处不再赘述。最终完成的电路图如下所示：
绘制好电路图，下面我们来编辑程序源文件，如下图：
编辑好源文件，我们就可以编译、链接并产生源代码了，生成源代码以后，打开我们刚才在Proteus中绘制好的电路图，并将生成的源代码装入单片机进行仿真。

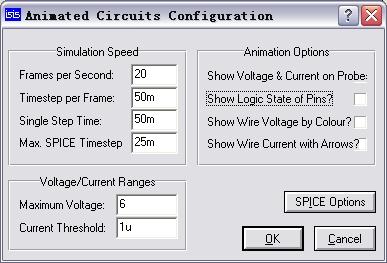

仿真中的一个画面如上面的电路图所示。也可能你的画面和上图中的不同，可能会有红绿小点闪烁，事实上那是Proteus中实时显示的电平信号。我们可以在“System”菜单下点击“Set Animation Options...”子菜单来打开“Animated Circuits Configuration”对话框，然后将“Animation Options”选项下面的“Show Logic State of Pins?”复选框去掉选中来改变设置。如下图所示：
改变设置以后，重新仿真运行，是否就看到了和上图中一致的效果了。
Proteus中只有5×7和8×8等LED点阵，并没有16×16LED点阵，而在实际应用中，要良好地显示一个汉字，则至少需要16×16点阵。下面我们就首先介绍使用8×8点阵构建16×16点阵的方法，并构建一块16×16LED点阵，用于本例的显示任务。
首先，从Proteus元件库中找到“MATRIX-8X8-RED”元器件，并将四块该元器件放入Proteus文档区编辑窗口中。此时需要注意，如果该元器件保持初始的位置（没有转动方向），我们要首先将其左转90°，使其水平放置，那么此时它的左面8个引脚是其行线，右边8个引脚是其列线（当然，如果你是将右转，则右边8个引脚是行线）。然后我们将四个元器件对应的行线和列线分别进行连接，使每一条行线引脚接一行16个LED，列线也相同。并注意要将行线和列线引出一定长度的引脚，以便下面我们使用。
连接好的16×16点阵如下图所示：
连接成如上图的16×16点阵只是第一步，这样分开的数块并不能达到好的显示效果，下面我们要将其进一步组合。组合实际上很简单，首先选中如上图中右侧的两块8×8点阵，然后拖动并使其与左侧的两块相并拢，如下图所示：
我们可以看到原来的连线已经自动隐藏了，至于线上的交点，我们不要去动。然后，我们再来最后一步，选中下侧的两块点阵，并拖动使其与上侧的两块并拢，最后的效果如下图所示：
可以看到，原来杂乱的连线现在已经几乎全部隐藏了，一块16×16的LED点阵做成了。需要注意，做成的LED点阵的行线为左侧的16个引脚，下侧的16个引脚为其列线，而且其行线为高电平有效，列线为低电平有效。然后，我们将其保存，以便以后使用。
制作好16×16LED点阵，我们接下来来进行本例的实验。
由于本例的软件程序需要首先注意硬件连接，所以，我们首先来看一下本例的电路图。电路图中用到了74159集成芯片，其功能是将4位输入译为16输出（低电平有效），刚好满足我们的要求。电路图中的其他元器件我们在以前的仿真实例中都已介绍过，此处不再赘述。最终完成的电路图如下所示：
绘制好电路图，下面我们来编辑程序源文件，如下图：
编辑好源文件，我们就可以编译、链接并产生源代码了，生成源代码以后，打开我们刚才在Proteus中绘制好的电路图，并将生成的源代码装入单片机进行仿真。
仿真中的一个画面如上面的电路图所示。也可能你的画面和上图中的不同，可能会有红绿小点闪烁，事实上那是Proteus中实时显示的电平信号。我们可以在“System”菜单下点击“Set Animation Options...”子菜单来打开“Animated Circuits Configuration”对话框，然后将“Animation Options”选项下面的“Show Logic State of Pins?”复选框去掉选中来改变设置。如下图所示：
改变设置以后，重新仿真运行，是否就看到了和上图中一致的效果了。
