在学习PROTEL的过程中.发现PROTEL有几个缺点…最大的缺点是交互布局…其实是我们没有发现…实际上PROTEL 99SE 是有这功能,,,虽然没有PADS 交互那样好用.但实际上也很够了……对于大板,这个功能无异于能够事半功倍…
    可能有的朋友对交互布局的功能不是很了解….我在些就给大家讲一下…
    交互布局就是在原理图中选择你所需要的部分…比如说选择一个设计中的电源部分,然后在SCH 中执行某一功能…就能在PCB 中选择中SCH 中选择的元件,并可以移动…一个个部分布局,效率十分的高,并且布局会十分合理…
    有了这功能…在布局的时候,可以很方便的布局了.HE HE…事半功倍…
    .好了,下面就介绍这个功能….HE HE…
    为了照顾初学者,加上了原理图自动编号,添加封装,输出到PCB,画PCB板框等…
    下面就开始了…

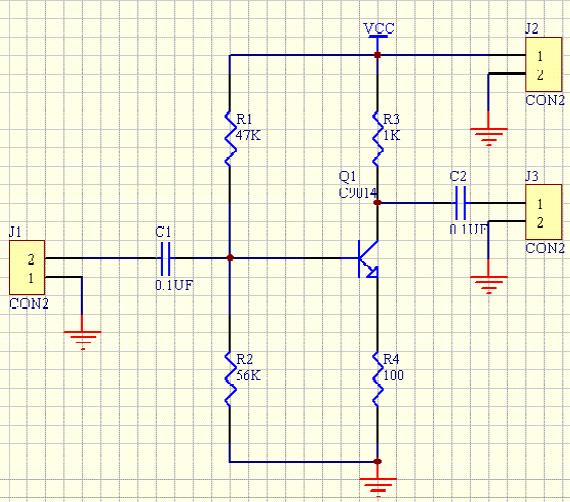

1.先画一个原理图….这个简单吧.HE HE…

2.执行自动编号按图操作

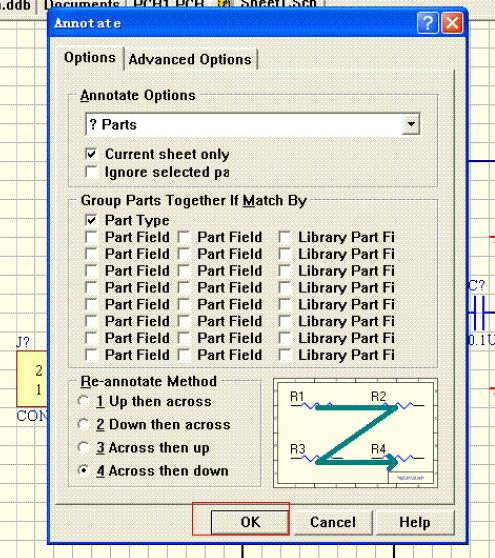

3.自动编号开始…按图操作…并按OK…

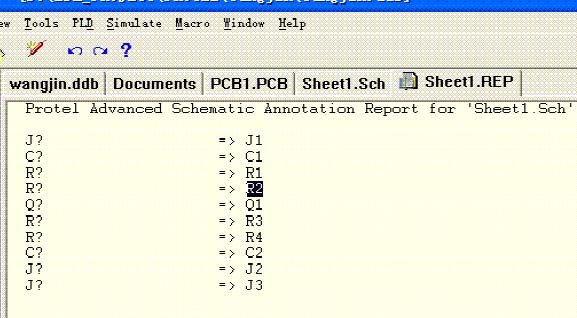

4.完成的自动编号

5.完成的效果图

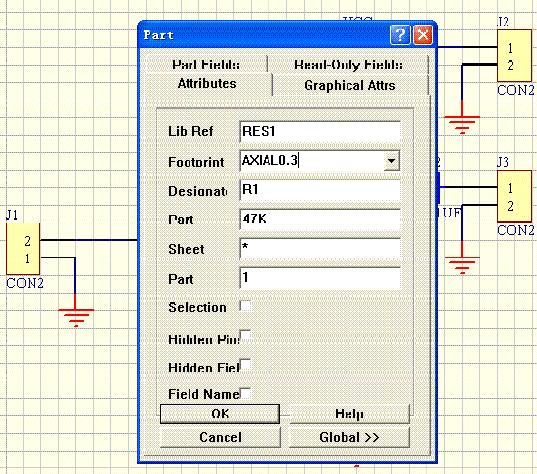

6.下面为各元件添加封装…元件封装可以在我博客下载..有很多…

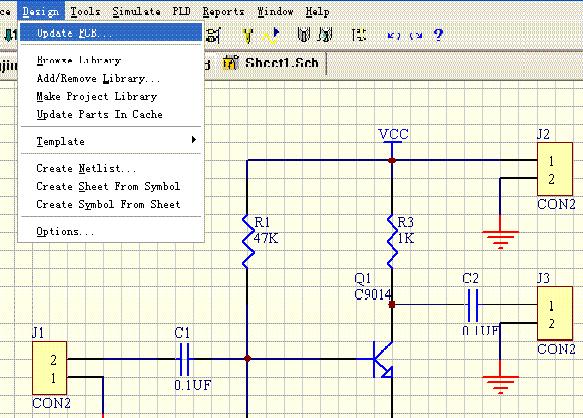

7.添加好了,所有封装,开始把网表导出到PCB中…

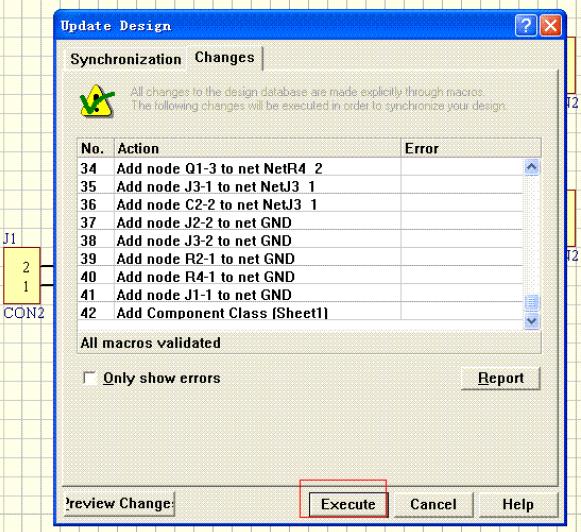

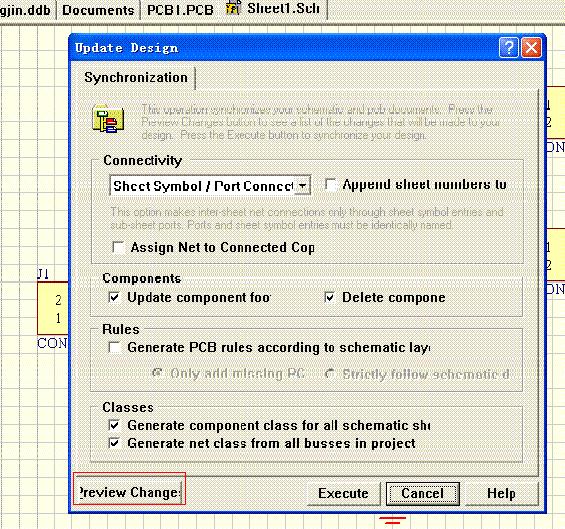

8.按图操作…HE HE.看看有没有什么元件没有封装,或封装错误…只有这部正确了才行.

9.这里面没有警告和错误…如果有..那你的找出是哪问题哦…

10.网表正常..导出到PCB…元件就正常的过来了.HE HE…

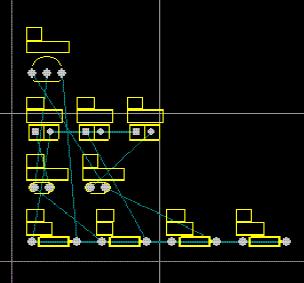

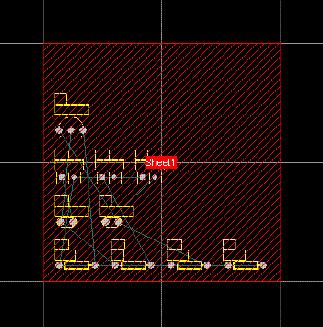

11.按E---D 删掉那个红色框框….下面就是你导进来的元件..

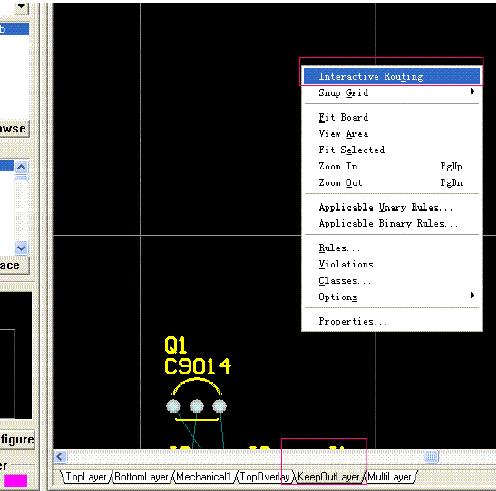

12..下面开始画板框…HE EH…按图操作…

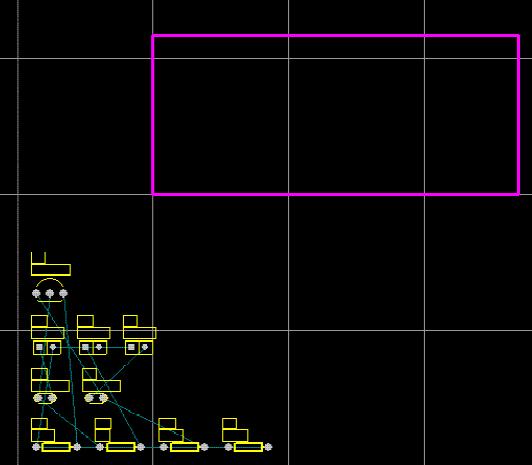

13.PCB板第一步,先画好板框,再进行下面的工作比较好.H EHE…

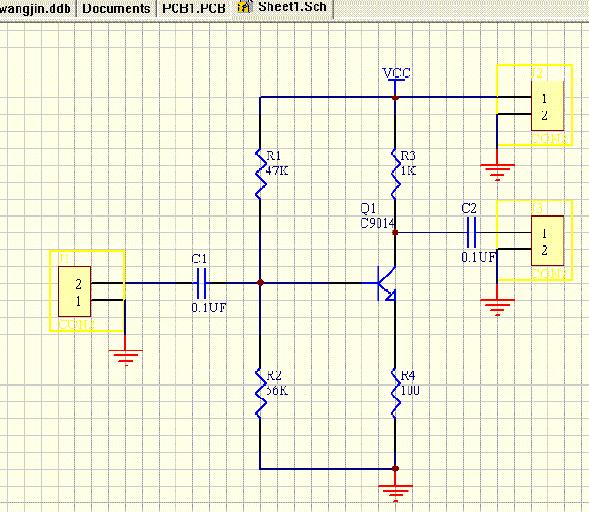

14.上面说了这么多.其实这里操作是关键…PCB 中你不能选择任何元件,才能操作成功…这个要牢记….在原理图中选择你想要在PCB 中一次移动的多个元件…比如我在这里面选择,三个接口…黄色的表示被先中…

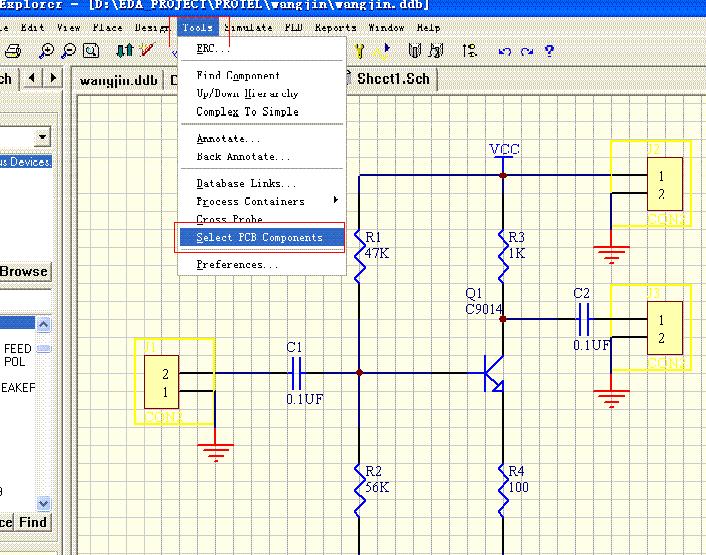

15.执行这步…HE HE…

16.看到没有…SCH 中选择中的元件…执行这步,在PCB中就全部选中了.HEHE…

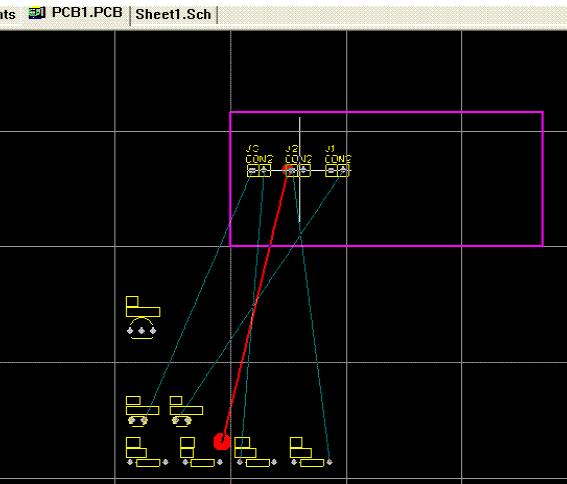

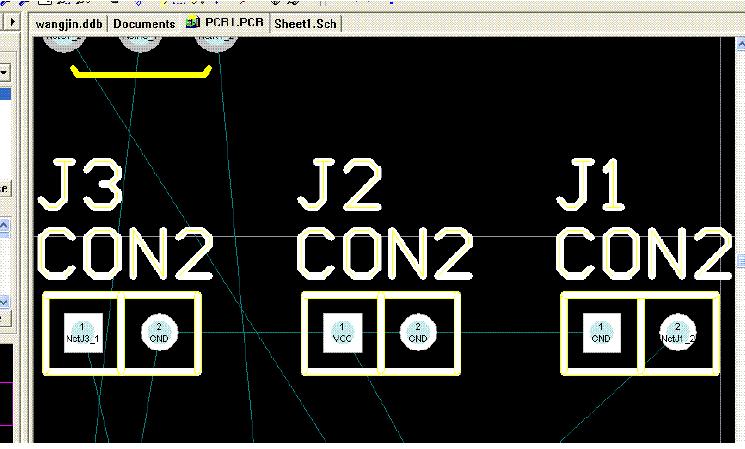

17.看到没有…到此就成功了…可以在PCB 中一次选择并移动…这样能大大提高布局效率…HE HE….
