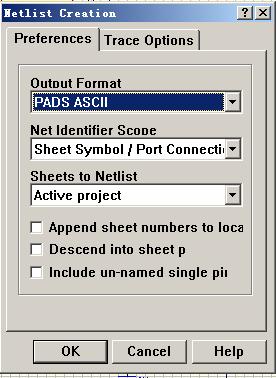

1.在PROTEL99SE主菜单Designcreate Netlist;Output Format处默认为PROTEL,改选PADS ASCII;点OK确认，输出AAA.PRT，AAA.NET二个文件，AAA为文件名，如下：
| AAA.PRT *PADS-PCB* *PART* C1 CAPE6/2.5 C2 CAPE6/2.5 C3 0603C C4 0603C C5 0603C *END* |
AAA.NET *PADS-PCB* *NET* *SIGNAL* A0 U4.69 U5.37 *SIGNAL* A1 U4.70 U5.36 *END* |

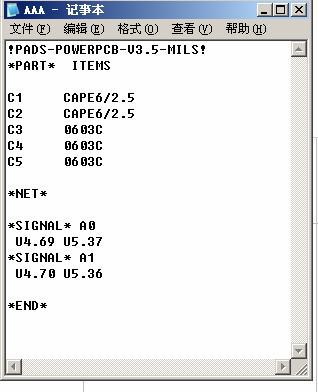

2.将上面文件制作成下面文件，红色不变为固定格式，蓝色绿色部分分别COPY到下面对应位置
!PADS-POWERPCB-V3.5-MILS!
*PART* ITEMS
C1 CAPE6/2.5
C2 CAPE6/2.5
C3 0603C
C4 0603C
C5 0603C
*NET*
*SIGNAL* A0
U4.69 U5.37
*SIGNAL* A1
U4.70 U5.36
*END*

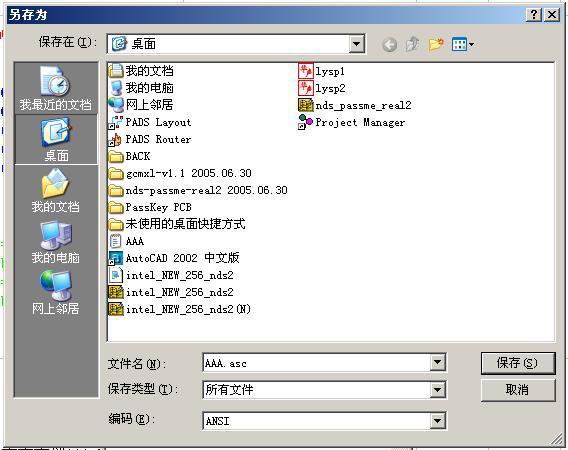

3.建立一个文本文档AAA.TXT,将上面内容COPY去，另存为AAA.ASC，保存类型改为“所有文件”，如下图：
4.在POWERPCB中建立对应的封装Decal,在FilesImport导入刚作好的AAA.ASC文件即可

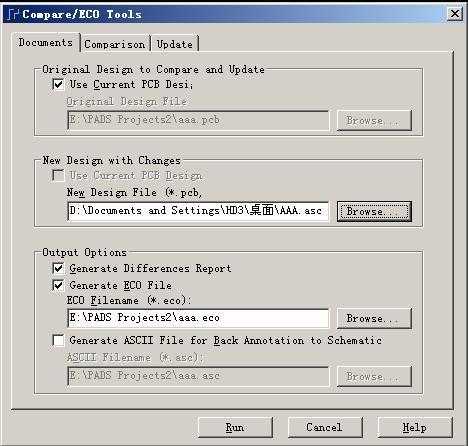

5.若PROTEL有更改，须重新制作AAA.ASC网表，在POWERPCB中用TOOLSCompare/ECO Tools 按下图
设置生成AAA.ECO文件，用Import导入即可，注导入时须打开ECO模式
