Protel 用户自定义工具栏
使用Protel 99的用户会发现在其各种编辑器的工具栏中，常常缺少一些我们常用的工具，而通过打开菜单来执行菜单命令有时过于繁琐。如果我们对工具栏加 编辑修改，甚至创建我们自己专用的工具栏，使用起来便会得心应手。
要编辑一个工具栏，首先要在编辑环境中打开这个工具栏的属性对话框。可按以下步骤来完成：

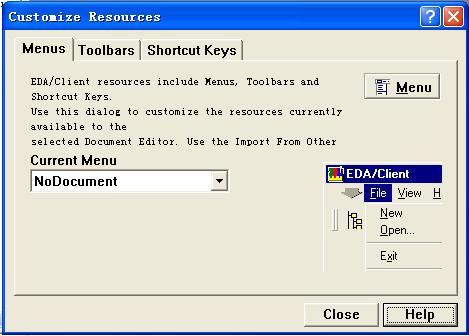

(1)单击[Design Explorer]窗口左上角的“↓”按钮，执行[Custormize]菜单命令，弹出如图1所示的定制资源对话框。
(2)单击[Toolbar]标签，再单击“Menu”按钮，弹出工具栏属性的快捷菜单，在弹出的快捷菜单中执行[Edit]命令(若是要新建一个工具栏，则执行[New]。

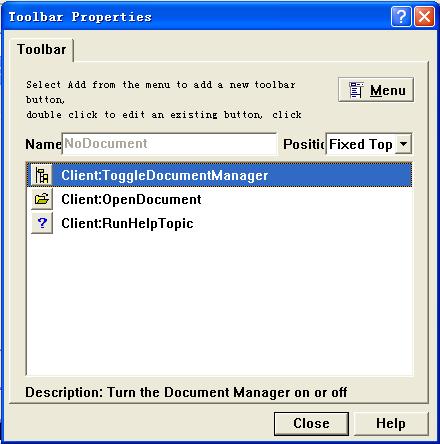

(3)这时就会弹出工具栏属性对话框，如图2所示，在该对话框中即可进行修改和创建自己专用的工具栏。
下面以PCB编辑器中的工具栏为例，介绍一种进入工具栏属性对话框的简便操作。
我们在设计时，常常要进行两点间距离的测量。当然可以使用菜单命令[Reports|/[Measure Distance ]或快捷键R/M来实现．这里我们将在主工具栏上创建一个按钮来实现该功能。具体操作过程如下：
(1)进入PCB编辑器，打开一个PCB文件(也可以是新文件)，在主工具栏右边的空白处单击右键，弹出如图3所示的快捷菜单，其中[Toolbar Properties]是用来设置工具栏属性的；[left]，[Right]，[Top]和[Bottom]是用来调整工具栏在编辑器位置的；[Hide]用来隐藏该工具栏。
(2)执行菜单命令[Toolbar Properties]，弹出如图4所示的工具栏属性设置对话框。

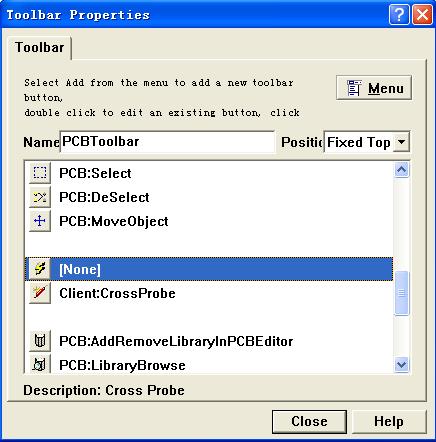

(3)单击"Client:CrossProbe"条目，再单击对话框中的“Menu” 按钮或单击右键，执行菜单命令[Add]， 这时系统会创建一个名称为[None]的新条目，如图5所示。

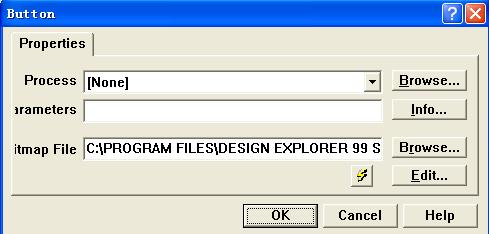

(4)选中[None]条目，单击"Menu"或单击鼠标右键，在弹出的快捷菜单中执行[Properties]命令,弹出图6所示的按钮属性设置对话框。其中[Process]项指明的是按下该按钮时执行那种操作，即按下该按钮时的执行进程；[Parameters]项是[Process]中指明的操作的执行参数；
[Bitmap File]项是该按钮对应图标的存储路径，图标为位图文件．设计者可以通过单击“Edit 按钮．启动Windows画图程序来实现对此文件的修改。

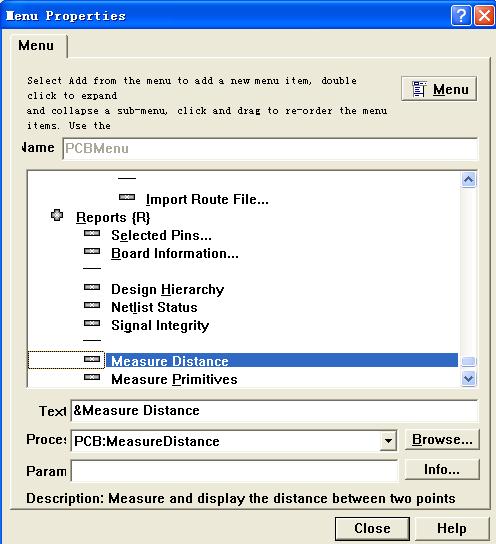

对于各种命令的执行进程和执行参数，可以单击"↓" 按钮，执行[Custormize]命令，在出现的资源定制对话框中选择[Menus]选项，单击“Menu”按钮，执行[Edit]命令，会弹出[Menu Properties]对话框，单击[Reprots(R)]，将菜单展开，选中要设置的[Mersure Distance]命令，则会列出该菜单的属性，这时如图7所示。
(5)将图7所示的参数对应地填入图6所示对话框，完成新按钮的创建工作。
对于PCB编辑器中的放置工具栏进行按钮的掭加、删除或是新建新的工具栏(先创建新工具栏，再为其加入相应按钮)．都可以用此方法。同时，该操作对于其它编辑器也是适用的。
用户自定义快捷键
为了使操作界面美观，我们不可能将所有的常用命令都放在工具栏中．这时快捷键又给我们提供了方便，但有时系统本身的快捷键不方便记忆．这种情况下，我们可以定制自己的快捷键。

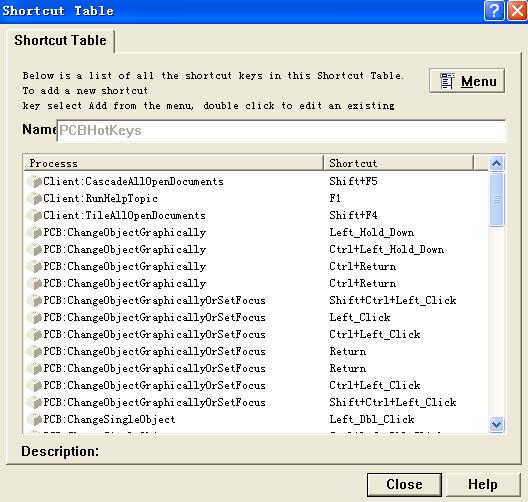

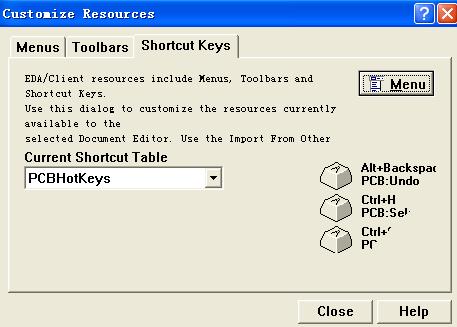

(1)首先在相应的编辑环境中(如PCB编辑器)打开工具栏属性对话框，如图8所示。单击[Short Keys]标签， 再单击Menu 按钮．执行[Edit]命令(新建快捷键则执行[New]命令)．弹出图9所示的快捷键到表对话框，可以在其中执行修改和刨建。

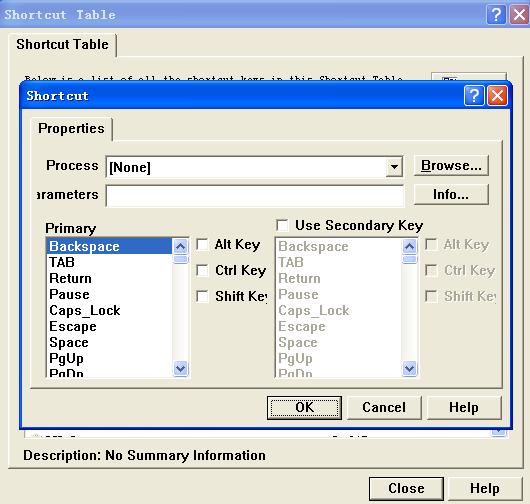

(2)这里我们以添加一个测量距离的快捷键为例，说明新建新快捷键的过程。单击图9中的“Menu ”，执行菜单命令[Add]新建一个快捷键。该新建快捷键的进程名称为"None"，双击”None”，弹出图10所示的快捷键属性对话框。

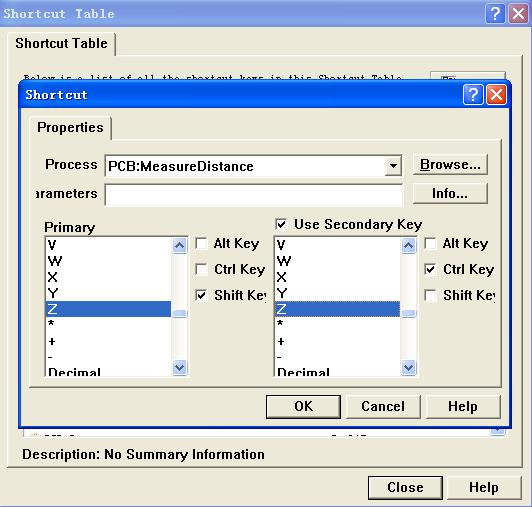

(3)参照图7中的属性设置参数输入该快捷键的执行进程和执行参数。选择第一快捷键为Shift+Z，选中[Use Sencondary Key]项，选择第二快捷键为Ctrl+Z．如图11所示。关闭所有对话框，回到PCB编辑器中，此时测量距离的快捷键为先按下Shift+Z，两键都释放后，再按下Ctrl+Z，再次释放两键，即可实现距离测量的选择。
之所以选用第二组快捷键．是为了防止第一组快捷健已被其他进程定义过而发生混乱。当然也可以通过不选用[Use Secondary Key]项，而不使用第二组快捷键。
除了创建新的快捷键外，同样，我们还可以编辑一个已经存在的快捷键。
相信有了我们自己定义的符合我们使用习惯的工具栏和快捷键，对于提高我们的设计效率会有很大的帮助。
