为了提高电路的抗干扰能力，增强系统的可靠性，往往需要将印刷电路板上的电源／接地线加宽，这一点在模拟电路或数字／模拟混合电路中尤为重要。一般至少要将电源／接地线宽度增加到普通信号线宽度的三倍以上，对于一些电流较大的线路，为了减少导线电阻往往也需要进行加宽。加宽电源／接地线的具体办法如下：
    1、在布线前制定PCB板布线规则时把电源／接地线加宽。
    在PCB板中执行菜单命令【Design】，【Rules】，出现设置布线参数对话框。在【Routing】选项卡中选中【Rules Classes】选项列表

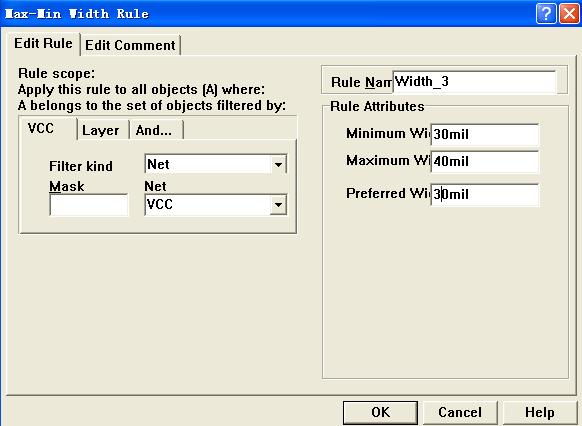

框中的设置布线宽度(Width Constraint)选项，然后单击Add…按钮，新增一项规定，并开启其编辑对话框，在Filter Kind下拉式列表框中选中Net选项，在随后新出现的Net下拉式列表框中选中Vcc，如图1所示，在Minimum Width框中设置Vcc线宽的最小值，这里设为30mil，在Maximum Width框中设置Vcc线宽的最大值，这里设为40mil，然后单击OK按钮即完成了Vcc线宽的设置。用同样的方法设置Gnd线宽。

    图1

    2、在布线前将电路板中的所有提供电源的网络归类为POWER，然后再在设计布线规则时，指定POWER网络的布线宽度。
    在PCB板中单击【Design】/Classes…命令，出现如图2所示的对话框，在此，我们要将Vcc、Gnd两条网络归类为POWER类，单击Add…按钮，出现如图3所示的对话框，在Name栏里指定网络分类名称(在此为POWER)，然后在Non-Members区选择Vcc，单击>按钮，即可将该网络放入右边的Members区；同样地，在Non-Members区选择Gnd，单击>按钮．即可将该网络放入右边的Members区，单击OK按钮，关闭对话框，回到前一个对话框，单击Close按钮，关闭对话框。

    图2

图3
    在PCB板中执行菜单命令【Design】／【Rules】，出现设置布线参数对话框，在Routing页里选择Width Constraint项，单击Add…按钮，新增一项规定，并开启其编辑对话框，如图1所示，在Filter．Kind栏里，指定为Net class，然后在新出现的NetClass栏里，指定POWER网络分类。最后将Minimum Width栏和Maximum Width栏中的值改为所需要的值，再单击OK按钮关闭对话框，完成设定，退回前一个对话框，单击close按钮，关闭对话框。

  3、已布好线的PCB板中，修改电源／接地线的宽度。
  将光标移动到电源线或地线上，双击。在出现的导线(Track)属性对话框中重新设定线宽(Width)。这里将线宽设为“30mil”，然后单击Global>>按钮即可进入整体修改对话框。在对话框中将【Attributes To Match By】功能区中的【Net】选项设定为【same】，在【copy Attributes】功能区选中【Width】选项，如图4所示。然后单击OK按钮。

    图4整体修改线框
    本文所介绍的加宽电源／接地线的方法和思路同样也适用于其它的网络布线。
