AVR Studio 中文使用说明

文章编号：
090115125612
 文章分类： 单片机 ＞ AVR
点 击：
...
关 键 词： AVRStudio,编译器
文章来源：
Atmel
摘 要：

编写你的第一行代码

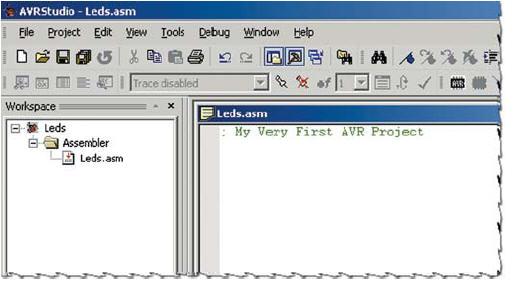

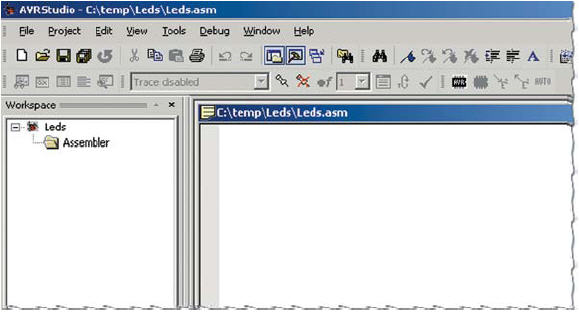

经过上面的步骤，AVR Studio打开了一个空的文件，文件的名字是Leds.asm。可能你注意到Leds.asm这个文件没有出现在左边的栏目中，这是因为这个文件还没有保存过。现在在文件中输入：“；My Very First AVR Project”，“；”的作用是注释，在编译时，分号以后的内容被忽略。

在File菜单中按下Save按钮，文件被保存。同时，文件也出现在左边栏目中。
好了，现在我们的AVR Studio 可以工作了，下面让我们再来关注AVR Studio 4的界面。

AVR Studio4 的用户图形界面（GUI）

让我们来自己观察一下AVR Studio4 的用户图形界面（GUI）。

我们把用户图形界面划分成了6个部分。在AVR Studio 4系统中包括了AVR Studio的帮助文件，在这里，我们着重介绍AVR Studio 4的框架和一些要注意的事项。

（1）第一行是菜单栏。这与标准的Windows程序差不多，包括打开/保存文件、剪贴/复制，这个栏目还包含了Studio的一些特殊功能，如仿真等。
（2）第二行是快捷方式栏，这一栏存储了一些常用命令，包括保存/打开文件，设置断点等等。
（3）第三部分为工作台窗口，在这里显示项目文件、IO状态以及项目选用AVR器件的信息
（4）第四是编辑窗口。在这里可以编辑你的源代码。对于熟练的用户，在这里也可以嵌入C代码
（5）第五是输出窗口，状态信息在这里显示
（6）第六是系统状态条。这里显示AVR Studio软件工作的模式，例如我们选用了AT90S8515芯片在仿真模式下工作，这些信息就会在系统状态条中显示。

用户图形界面深层指南
AVR Studio的用户图形界面制作的非常友好，用户不需要太多的知识就可以使用。但是，我们建议用户还是参看一下AVR Studio自带的HTML帮助文件。用户可以从AVR Studio软件的help->AVR Studio User Guide打开帮助文件。

编写你的第一个别AVR程序

下面，我们继续完成我们的第一个AVR程序。到目前为止，我们安装了开发软件，创建了“Leds”项目，下面，我们就开始编写AVR代码了。
在AVR Studio的编辑窗口，继续完成代码，需要添加的代码如下（可以运用复制/粘贴方式将代码复制到编辑窗口）：


  1. ;My Very First AVR Project
  2. .include "8515def.inc" ;Includes the 8515 definitions file
  3. .def Temp = R16 ;Gives "Defines" RegisterR16 the name Temp
  4. .org 0x0000 ;Places the following code from address 0x0000
  5. rjmp RESET ;Take a Relative Jump to the RESET Label
  6. RESET: ;Reset Label
  7. ldi Temp, 0xFF ;Store 255 in R16 (Since we have defined R16 = Temp)
  8. out DDRB, Temp ;Store this value in The PORTB Data direction
  9. Register
  10. Loop: ;Loop Label
  11. out PORTB, Temp ;Write all highs (255 decimal) to PORTB
  12. dec Temp ;Decrement R16 (Temp)
  13. rjmp Loop ;Take a relative jump to the Loop label

注意到在编辑窗口，代码的颜色发生了变化。这是编辑窗口的语法高亮功能，这个功能非常有利于增强代码的可读性能。代码输入完毕后，按CTRL+F7或者是Project菜单-〉Build and Run。

在输出窗口中（在屏幕的左下角），你将会看到项目编译，同时报告没有发现错误，同时，我们也看到我们的程序编译后代码包括6个字（12个Byte）。
恭喜，现在你已经编写了第一个AVR程序了，下面我们着重研究这段代码。
注意：如果你的代码不能编译，请检查汇编文件。特别是你可能将引用文件“8515def.inc”放在了别的目录，请在文件中加入完整路径，如“.include “c:\complete path\8515def.inc” ”。

理解源代码

理解源代码
到目前为止，我们编写的第一个程序编译没有问题，这是非常大的成就。但是我们还是来看看这段代码的含义。完整的代码如下：


  1. ;My Very First AVR Project
  2. .include "8515def.inc" ;Includes the 8515 definitions file
  3. .def Temp = R16 ;Gives "Defines" RegisterR16 the name Temp
  4. .org 0x0000 ;Places the following code from address 0x0000
  5. rjmp RESET ;Take a Relative Jump to the RESET Label
  6. RESET: ;Reset Label
  7. ldi Temp, 0xFF ;Store 255 in R16 (Since we have defined R16 = Temp)
  8. out DDRB, Temp ;Store this value in The PORTB Data direction
  9. Register
  10. Loop: ;Loop Label
  11. out PORTB, Temp ;Write all highs (255 decimal) to PORTB
  12. dec Temp ;Decrement R16 (Temp)
  13. rjmp Loop ;Take a relative jump to the Loop label

现在，让我们一行一行来看这段代码

; My Very First AVR Project
分号（；）开始的行是代码的注释。注释可以加在任何行的后面，如果注释超过了一行，每一行注释都要以分号开头

.include "8515def.inc"
不同的AVR器件还是有一些区别的，比如说PORTB就对应着不同的存储地址，.inc文件存储这种信息，在应用了这个文件以后，就可以把PORTB标号和具体的存储地址相对应（在AT90S8515芯片中，对应是OX18）。

.def Temp=R16
.def命令可以创建一个容易记忆的标号（如Temp）代替寄存器名称（如R16）。在项目中使用大量通用寄存器的时候，这个命令非常有效。（在芯片数据手册中有通用寄存器的介绍）

.org 0x0000
这个命令的作用是将下条指令定位在Flash存储器中地址为0x0000的单元，比如在这个例子中，下条指令RJMP指令就定位在0x0000地址（在Flash的开始）。这样做的原因在于芯片上电复位、复位信号有效后或是看门狗有效以后，芯片从0x0000开始执行指令。当然，这里也可以存放中断跳转指令。在这个例子中，我们没有利用中断，所以就存放了RJMP指令。

Rjmp RESET
前面我们介绍过了指令定位在0x0000，相对跳转指令（RJMP）指令就被存放在0x0000单元中，这条指令被首先执行。如果参看芯片说明书，你会发现AT90S8515不支持JMP指令，芯片只有RJMP指令。这原因是我们不需要JMP指令。如果你比较JMP 和RJMP指令，会发现JMP指令更长，这将使得器件执行速度变慢、代码变大，而用RJMP也可以访问到所有的Flash存储器，因此，芯片不支持JMP指令。

RESET：
这个是标号。你可以把标号放在代码中任何地方。标号的作用在于区分跳转指令的不同分支。标号使用是必要及方便的，在编译的时候，编译器自动运算标号的正确地址。

Ldi Temp,0xFF
这是一个立即读取（Load Immediate）指令，这个命令将读取一个立即数，写入指定的寄存器。在上面，我们定义了Temp是R16，所以这条指令的动作是将立即数0xff放入寄存器R16。

Out DDRB,Temp
为什么我们不写成“Ldi
DDRB,Temp”？这是个好问题，现在来让我们参看命令手册。找到LDI和OUT指令，用户会发现LDI的语法是：“LDI Rd, K”，这就表明这个命令只能使用通用寄存器的R16到R31。参看OUT命令的语法：“OUT A,Rr”，则表明这个命令可以使用R0到R31。
执行了这条指令以后，DDRB寄存器被置高。DDRB寄存器被置高，表明PORTB管脚被定义成输出脚。

Loop：
还是一个标号

out PORTB , Temp
现在我们把0xFF写入PORTB，如果现在有个真实的器件的话，我们去测量芯片的PORTB，会发现管脚为5V。值得注意的是这10个IO管脚是芯片经常使用的，所以有必要在芯片说明书中参看这部分管脚的资料。从芯片说明书中我们可以看到PORTB包括3个寄存器：PORTB、PINB和DDRB。PORTB为写入寄存器，PINB为读入寄存器，DDRB寄存器控制管脚是输入还是输出。

Dec Temp
DEC为减法指令，这个指令表明对R16寄存器减一操作，经过这个指令，Temp寄存器（也就是R16寄存器）里面的内容为0xFE。DEC是一条算术指令，AVR芯片支持广泛的算术指令。完整的指令列表请参看芯片说明书中的指令列表。

Rjmp Loop
通过这条指令，我们将程序跳转到Loop标号处，在每一次循环中，都把Temp的数值赋给PORTB。
到目前为止，我猜想你已经知道这段程序大体的功能了：我们做了一个计数器，这个计数器从255递减到0。那么到0后会怎么样呢？
