TDA2009是一种较为常见且价格实惠的高保真功放集成块。额定功率为2×10W。电源电压为8～28V。最大输出电流为3.5A。具有过热保护电路。（2×10W，THD=0.5%）

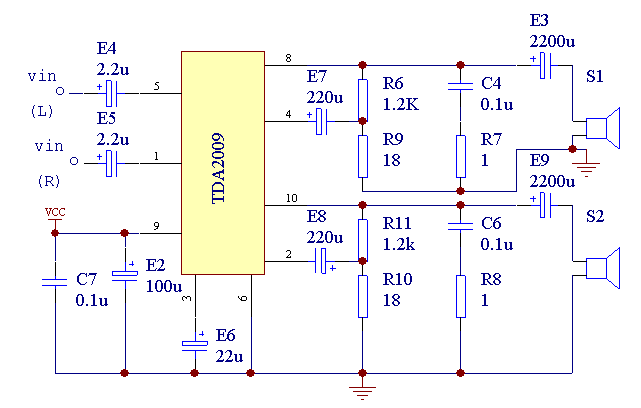

据笔者采用该芯片所做的几套功放来看，效果还是很不错的，一直用到今，好几年了，没有出任何故障。当然，如“地线设计技巧”介绍的，前提是地线设计要合理，另外虽其发热很小，还是要注意散热。其电路图如下：
