从网上下载的元件PSPICE模型，我们利用PSpice Model Editor 将该模型导入并建立用于仿真的元件模型。下面用BJT Model作个说明。
Bipolar transistor format
| General form | Q<name> < collector node> <base node> <emitter node> + [substrate node] <model name> [area value] |
|
| Examples | Q1 14 2 13 PNPNOM Q13 15 3 0 1 NPNSTRONG 1.5 Q7 VC 5 12 [SUB] LATPNP |
|
| Model form | .MODEL <model name> NPN [model parameters] .MODEL <model name> PNP [model parameters] .MODEL <model name> LPNP [model parameters] |

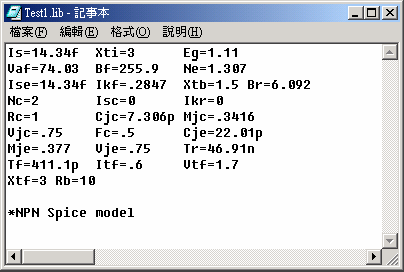

按上面的格式，修改成ORCAD-PSpice 可以读取的格式，并保存为*.lib。

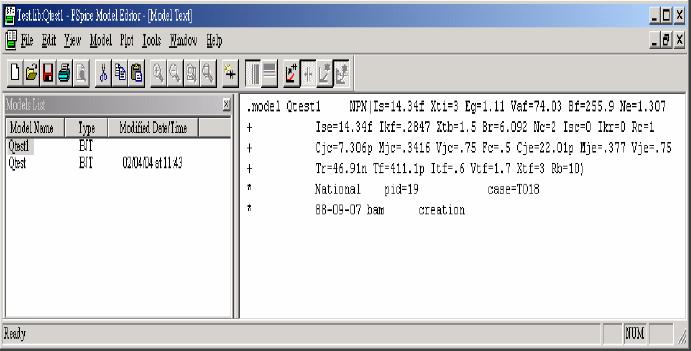

打开Model Editor，并读取上面保存的文件

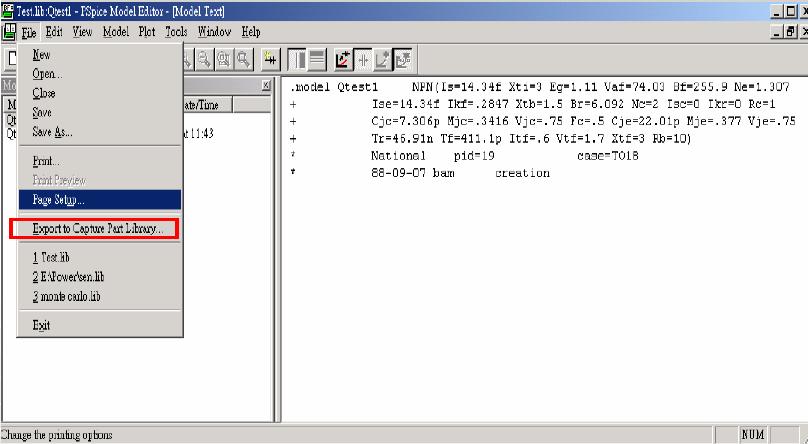

简单的利用Model Editor来建立元件的外型

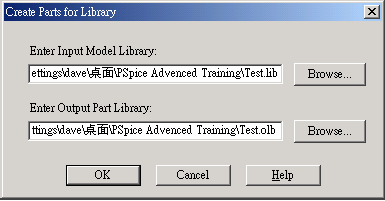

设定好模型的文件路径及建立的元件符号外型的路径

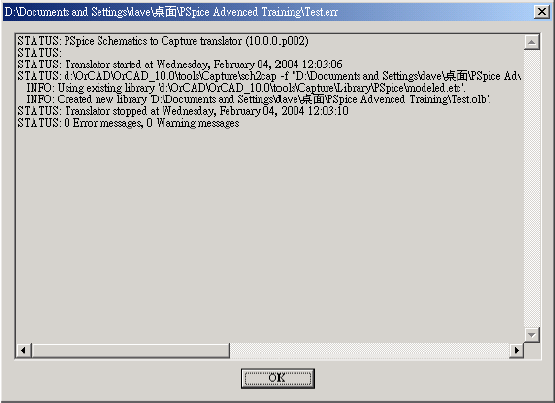

转换完后出现错误或是警告信息

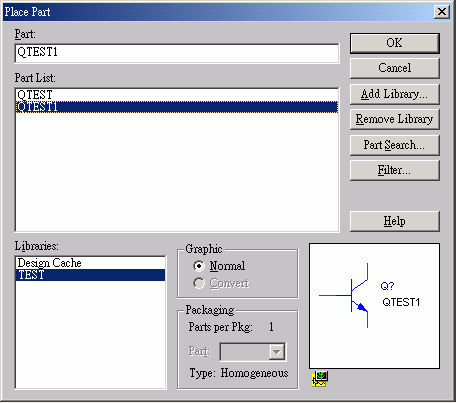

在Capture 里就可以看到该元件的符号外形
