SPICE程序的全名为Simulation Programe with Integrated Circuit Emphasis。顾名思义，它是为了执行日益庞大而复杂的集成电路（Integrated Circuit:IC）的仿真工作而发展出来的。最早它是由美国加州柏克莱大学发展出雏形，并大力推广至各校园企业中。而后它改进规格成为SPICE2标准，面在世面上的SPICE兼容软件皆基于SPICE2标准。

　　在目前个人电脑上使用的商用电路仿真软件中，以PSpice A/D系列最受大众欢迎。它是1984年MicroSim公司依SPICE2标准发展而来，可在IBM及其兼容电脑上执行的PSPICE程序。因为PSpice A/D程序集成了模拟与数字仿真运算法，所以它不只可以仿真纯模拟电路或数字电路，更可以非常有效地并完善地仿真模拟加数字的混合电路。历年来经过多次改版，以其强大的功能及高度的集成性而成为现今个人电脑上最受欢迎的电路仿真软件。

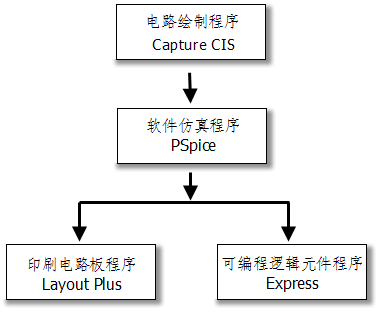

　　最近，EDA（Electronic Design Automation）界的天王厂家OrCAD相中了PSpice A/D高超的电路仿真能力而加以并购，因此这套程序就正式更名为OrCAD PSpice A/D了。经过重新集成过后的OrCAD PSpice在整个OrCAD设计环境内的地位如图所示：

　　由图可见，目前的OrCAD设计环境将两个公司最佳的EDA程序产品紧紧地结合在一起，形成超强的阵容，其功能这之完整强悍当然是不必赘述了。它的前段处理程序为OrCAD Capture，负责电路的绘制、仿真参数的设置以及产生网络表（NetList）等报告文件，然后就是OrCAD PSpice登场，负责软件难证的工作。一旦绘制的电路图可以通过验证，就可以进入后续的Layout Plus程序进行印刷电路板（PCB）设计，或是进入Express程序进行可编程逻辑器件（PLD）的设计。

　　在OrCAD Capture眼中，OrCAD PSpice就像是一块软件的电路面包板。我们可以在上面放入电源与触发信号后，再根据需求来测试设计的电路是否合乎要求，然后予以必要的调整，等到仿真结果顺利通过检测，就可以转移流程到实际接触硬件层次的过程了（PCB或PLD设计）。

　　在OrCAD Capture准备转移到OrCAD PSpice进行仿真之前，PSpice会先将绘制好的电路与仿真设置转换成一系列的电路文件以供PSpice读取。这些电路文件包括有使用元件种类、网络连接状态、仿真相关指令、自建仿真元件库与激励信号源等信息。
