一、引言

　　出于安全、方便等方面的月要，许多智能锁(如指纹辨识·IC卡辨识)已相继问世，但这类产品的特点是针对特定指纹或有效卡，只能活用于保密要求高且仅供个别人使用的箱、柜、房间等。而且卡片式IC卡还有易丢失等特点，加上其成本一般较高，一定程度上限制了这类产品的普及和推广。

　　本文介绍一种由AT89C2051编程实规的密码锁，具有按键有效指示、输入错误指示、解码有效指示、控制开锁电平、定时中断、控制报警、密码修改等功能，可在意外泄密的情况下及时修改密码,8位密码共一亿组不重复保密性强灵活性高，适用范围广，特别适合家庭、宾馆等场所。

二、芯片介绍

　　AT89C2051是与MCS-51系列兼容的一种高性能单片机。它具有2K片内ROM，256字节片内RAM，8个辅助寄存器，在不附加任何外围电路的情况下，能实现大部分比较复杂的逻辑控制功能，进行外部RAM扩展还可用于数据采集动画广告牌控制等方面的应用。对存储容量要求不高的实际应用，AT89C2051确实是一种不可多得的高效能单片机。

　　芯片引脚排列如图7. 1-1所示。与51系列单片机类似，AT89C2051有两个P口，P1口和P3口。P1 口作为一般的I/O口，其中P1.1和P1.0可作为摸拟信号输人端口。P3口是双功能I/O口，除一般I/O功能外，P3.0和P3.1兼有串行发送和接收的功能，P3.2为外部中断输入，P3.3，P3.4分别为定时器0和1i的计数输人。XALT1、XALT2 为外部晶振端口。Vcc与GND分别接电流和地。

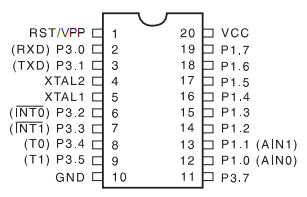

图7.1-1 AT89C2051引脚示意图

三、工作原理

　　为适应功能需求，对AT89C2051进行编程后，得到控制电路如图7.1-2所示。其中R1~R3、C1~C$为键盘愉入端口，UNLOCK(2脚)为解码正确条件下输出开锁电平，控制电控锁开启，EFFI(7脚)为有效按键提示，WARN(8脚)为错误输入警告，DANG (3脚)为六次误码输入条件一，产生报警电平，LOCK (6脚)为90秒定时中断，输出控制信号，防止长时间无效操作。该电路还可与其它报替电路配合完成防盗报警功能。整个控制功能实现流程如图7. 1-3所示。

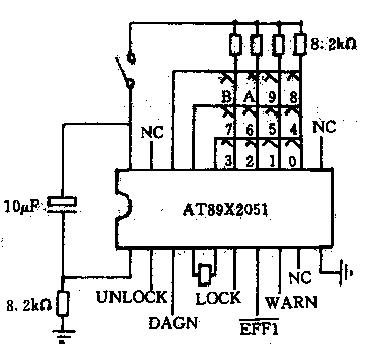

图7.1-2 控制电路功能示意图

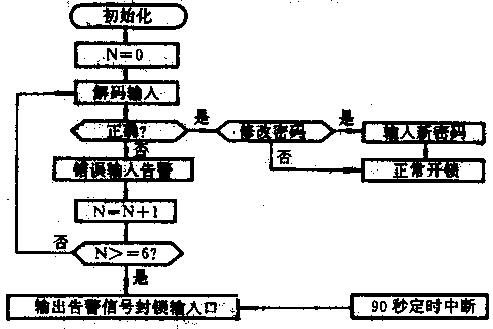

图7.1-3 工作原理流程

四、程序实现

　　根据工作流程结构，对AT89C2051编程实现怪序浦单及简要说明如下。

(1)时延子程序：

DELAY:MOV R5,#30H
DELAY1:MOV A,#0FFH
LOOP:DEC A
JNZ LOOP
DJNZ R5,DELAY1
RET

(2)修改密码子程序：

CHPSW:
MOV R0,#40H
ANOTHER:
ACALL INPUT
MOV A,R7
MOV @R0, A
INC R0
CLR P3.3 　　　　　;按键输入有效提示
ACALL DELAY
SETB P3.3
DJNZ R4,ANOTHER
RET

(3)扫描输入子程序：

INPUT:
MOV R6,#02H
MOV R1,#40H
LOP:
ACALL DELAY
MOV P1,#0FFH ;扫描码
CLR P1.6
MOV A,P1
ANL A,#0FH ;检验有否按键
CJNE A,#0FH,INKEY
MOV P1,#0FFH
CLR P1.5
MOV A,P1
ANL A,#0FH
CJNE A,#0FH,INKEY
MOV P1,#0FFH
CLR P1.4
MOV A,P1
ANL A,#0FH
CJNE A,#0FH,INKEY
SJMP LOP
INKEY:
MOV@R1,P1
INC R1l
DJNZ R6,LOP
DEC R1
MOV A,@R1
DEC R1
CJNE A, 40H,INPUT
RET

(4)时钟中断子程序：

INT:
PUSH ACC
MOV TMOD,#01H
MOV TL0,#00H
MOV TH0,#00H
SETB TR0
SETB ET0
SETB EA
DJNZ R2,CONT
CONTINUE:
DJNZ 3AH,CONT
CLR P3.2 ;时钟中断控制
STOP:AJMP STOP
CONT:
POP ACC
RETI

(5)主程序：

ORG 0H
SJMP START
ORG 0BH
SJMP INT
START ;初始化
MOV SP, #70H,
SETB P3.0
SETB P3.1
SETB P3.2
SETB P3.3
MOV TMOD,#01H
MOV TL0,#OOH
MOV TH0 #00H
SETB TR0
SETB ET0
SETB EA
MOV R2,#0FFH
MOV 3AH,#03H
MOV R3,#06H
PASSWORD: ;设置初始密码
MOV R4,#08H;
MOV R0,#40H
MOV A,#07H
MOV @R0,A
INC R0
INC A
DJNZ R4,PASSWORD
DETPW:
MOV R4,#08H ;输入密码
MOV R0,#30H
AGAIN:
ACALL INPUT
MOV A,R7
CJ R7,#0BH,IN
ACALL CHPSW ;修改密码子程序
JMP GETPW
IN:
MOV @R0,A
CLR P3.3 ;按键有效提示
ACALL DELAY
SETB P3.3
COMP: ;比较密码
MOV R4,#08H
MOV R0,#30H
AGA1:
MOV 50H,@R0
ADD R0,#010H
MOV A,@R0
SUB R0,#010H
CJNE A,50H,ONCEMORE
INC R0
DJNZ R4,AGA1
CLR P3.0
HERE:AJMP HERE
ONCEMORE:
CLR P3. 4 ;错误输入警告
ACALL DELAY
SETB P3.4
DJNZ R3,GETPW
CLR P3.1 ;六次错误输入报警
THERE:AJMP THERE
