烟雾位侧芯片MC14467-1和MC14468是Motorola公司生产的离子感烟探测报警专用芯片。它为大规模CMOS电路构造，只需外接一个离子源和用于安装离子源的离子室及少f的外部元件，即可完成烟雾探测，报警的功能。当探侧到烟雾时，能通过外接的压电式换能器和内部的驱动电路发出报报声，它主要具有以下一些特点。

• 内置高输入阻坑的场效应管和比较器；
• 内含压电式蜂鸣器的驱动电路，可以直接驱动蜂鸣器，
• 探侧信号输入端具有保护二极管；
• 电池欠压报警，电池电压报警本可通过外接电阻设置；
• 探测阀值即灵敏度可通过电阻进行设置；
• MC14467-1具有电他极性反接保护功能；
• MC14468还具有一个I/O脚，允许40个报姿单元相互连接在一起，组成一个多点报警区域系统。

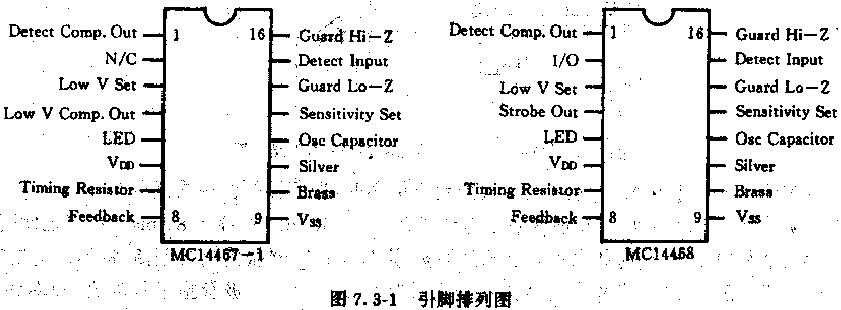

　　MC14467-1和MC14468为双列直插式(DIP)16脚封装，其引脚排列如图7. 3-1所示由图可看出，它具有直接同离子室中的各极相连的引脚和发光二极管驱动输出脚等。

二、工作原理

　　MC14467-1和MCI4468的内部结构框图如图7. 3-2所示。内含有振荡器、定时器、锁存器、报警控制逻辑电路和商输入阻抗的比较器、电阻网络等。没有检测到烟雾时，MC14467-1和MC14468的内邻振荡器振荡周期为1.67s。每一1.67s周期内，内部的电源都提供给整个芯片工作。除了LED闪亮、电池欠压告警和有烟雾报警期间，其都不停地检测有无烟雾。每2小时周期检测一次电池电压是否正常，是通过与比较器中的一个齐纳稳压二极管相比较而得出。因此整个探测装置对功耗的妻萦比较高，所以脚12的振荡电容应选择低泄漏的电容，以提高电池使用寿命。

　　当MC14467-1或MC14448一旦检侧到有烟雾时服荡器的振荡周期变为40ms,压电蜂鸣器振荡驱动电路启动，启动使能轴出为维持高电平160 ms后，停止80ms。在停止期间继续检测烟雾的变化，这时如果没有检测到烟雾，则禁止蜂鸣器振荡电路振荡，将不发出报警声。在烟雾报警过程中，将禁止电池欠压报警、同时LED发光二极管指示灯闪亮，频率约50Hz。

　　检测输入端的邻近脚均设置有隔离保护，这三个脚的输人端电压必须在100 mV以内，维持其泄漏电流量少，提高其测量的精度，脚15内部设置有保护二极管用以防正静电干扰引起的场效应管损坏。

　　烟雾探测的灵敏度和电池欠压告譬值可通过外接电阻来设置，它们共用一个电阻分压网络，通过脚3将一电阻接到Vdd可设置电池欠压告警电压值，通过脚13将一电阻接至Vss可设置灵敏度级别，灵敏度级别的设置也可以通过改变离子室的结构或禽子源的强度。电他欠压告警值一般设置为7.0V左右。

　　MC14467-1和MC14468还可工作于自检模式用来检测装置的工作状态，将脚1接至VDD,可模拟检测出有烟等情况。

　　MC14468还有一个I/O引脚，可将约40个检测单元构成一个多点探侧区域，在得电后的三个振荡周期内，I/O引脚处于无效状态，以消除其它单元的意外变化引起的误报警等。为提高噪声抑制能力，它同其它单元的信息交换，主要采用电流传输方式。

三、应用举例

　　我国火灾自动报警控制系统的发展经历了从无到有，从简单到复杂的发展过程，其智能化程度也越来越高。特别是随着计算机技术和检测控制技术的发展使火灾自动检测报警技术有了一个很大的飞跃。

　　目前我国火灾自动报譬控制系统大多应用在一些大型仓库、商场、秘级写字楼、宾馆等场所，它们采用集中区域报譬控制方式的智能化程度较高的芯线式报警控制系统。而住宅区和商业住楼等需要设置一种单一或区域连网的廉价实用的火灾自动探测报警装置。在欧美等一些发达国家和地区新建民用住宅房时，规范都要求必须安装火灾自动探测报普装置。例如美国
在70年代（1976年6月15日颁发)联邦法规中明确规定所有的新建公寓、住宅、活动住房等都必须安装家用感烟火灾报警器，国此其火灾探测报警器便由1971年的年销售量5尤只一跃上升到1976年的800万只，目前保待在年销售量1500万只左右。市场容量很大。在我国的一些发达地区，现在对这些产品的需求也很大，用MC14467-1或MC14468可以设计出廉价实用的离子感烟式家用型火灾自动探测报警器。

　　图7. 3-3是采用MC14468设计的TA-JY-9708型家用火灾自动探测报警器的原理图。图7.3－3中，离子室里的离子电流随着探测现场的烟雾变化而变化，产生微弱的电压变化传到检侧端15，由MC14468内部的逻辑处理电路处理后，启动蜂鸣器驱动电路，再经外接的C10、R10和R9形成调制的变频输出，从而推动蜂鸣器发出报警声。通过报普声音和发光二极管V1的闪烁等来判定所处的各种状态。当V1发光二极管闪亮，并且蜂鸣器发出刺耳的音频报警声时，为本处有火灾报警信号。当只有刺耳的报警声，而发光二极管不闪亮时，为本区域探测网中其他地方报警，提醒用户注意危险。当为一短促的嘟嘟声，且V1发光二极管闪亮时，为电池欠压告警，提醒用户更换电池。当为一短促的嘟嘟声，且V1发光二极管不亮，则为探测报警器的灵敏度级别有所降低，提醒用户进行适当的维护，以提高其探测灵敏度。同时不同状态的闪亮频率还有所区别。蜂鸣器XI共有三个级，分别为B极、S极、F极，系美国进口，由中美合资南京华锋电子有限公司经销。B1为9V叠层电池，探测报警器处于监控状态时电流只有10 μA左右，所以一般情况下电池至少可以使用一年以上。图7. 3-3中，R8用来设置电池欠压告警值可以根据需要来进行调整；R7用来设置探测灵敏度，R4为定时电阻，一般选用8.2 MΩ。V1可选用目前市场上新推出的高亮度发光二极管，以减少损耗。R1、R2、V2和V3是当接成区域报警网时用来保护芯片免遭意外干扰或静电等造成损坏。离子室所用放射源可选用镅241(Am241)，强度约0. 8微居里即可。探测报警器安装后，一般每一个月要自检一次，检查报警等各种功能是否正常，为此设里了一自检按钮，安装在先体的外部供用户自检使用.整个装置内设有金属屏蔽层，可防止外部各种信号干扰。内置的离子源强度较小，不会对环境造成污染，不会对人体造成伤害，符合有关规范要求。

　　类似MC14467-1和MC14468的芯片还有家托罗拉公可生产的MC14678和MC14570。它们的基本工作原理相同，只是因其内部无电池欠压告警电路，只能通过外接集中供电电源头实现.比较实用于一个较大的住宅小区，采用统一的电源并在布线时引至每一安装此装置的居民家中即可。
