热转印法自制电路板过程中如果能打印出钻孔的中心定位孔，那么在打孔的时候将非常方便，如下图所示：

下面分别介绍如何用PowerPCB+CAM350实现这一功能，关于使用Protel99se实现这一功能的方法请参考：热转印法自制电路板时如何打印出钻孔的中心定位孔(Protel99se+CAM350方法)

 　　需要先将PowerPCB格式的PCB文档导出为Gerber格式，再用CAM350导入，利用CAM350的强大编辑功能即可打印出中心定位孔。此处用到的软件版本分别是：PowerPCB5.0和CAM350 V7.0。

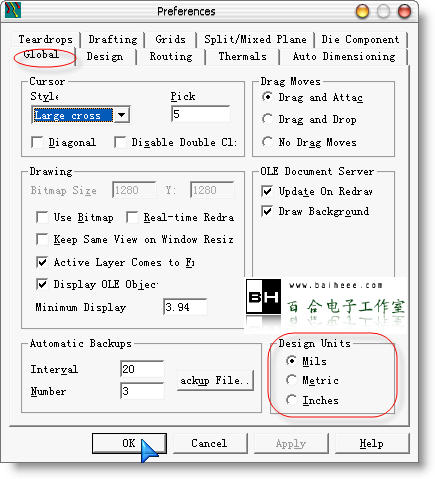

1、用PowerPCB打开您的PCB文档，然后按“Ctrl+Alt+G”三个键，出现“Preferences”对话框，切换到“Global”页，其中的“Design Units”选中“Mils”选项，按确定按钮退出

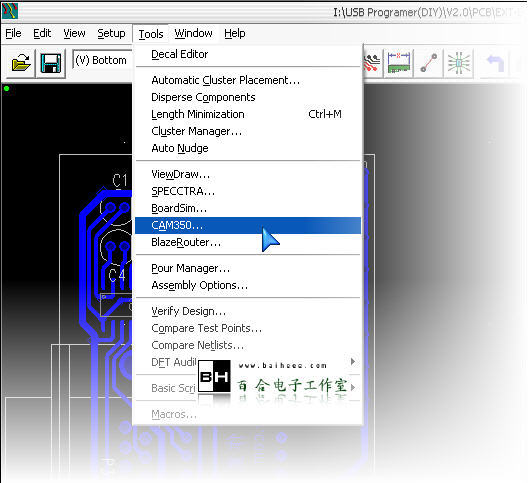

2、用PowerPCB打开您的PCB文档，然后点击菜单“Tools”->“CAM350”，如图所示：

3、“CAM350 Link”对话框的“Mode”选“Create Files Only”，并点确定按钮

4、点菜单“Files”->“CAM”

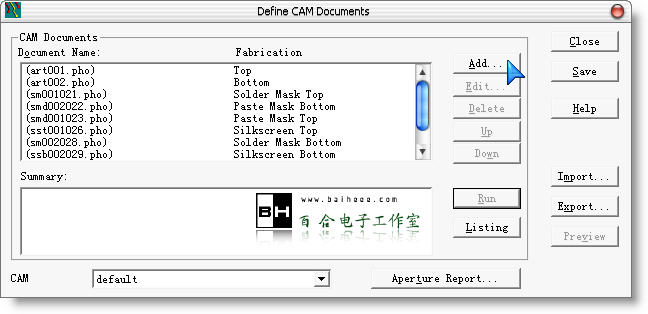

5、出现“Define CAM Documents”对话框，双击列表框中的第一项

6、出现“Edit Document”对话框，点击其中的“Device Setup”按钮

7、出现“Photo Plotter Setup”对话框，点出其中的“Advanced”按钮

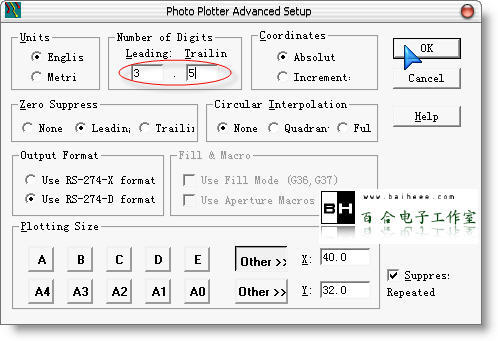

8、出现“Photo Plotter Advanced Setup”对话框，其中的Leading一栏填3，Trailin一栏填5，如图所示，更改完成后按确定按钮

9、在“Define CAM Documents”对话框中点“Add”按钮

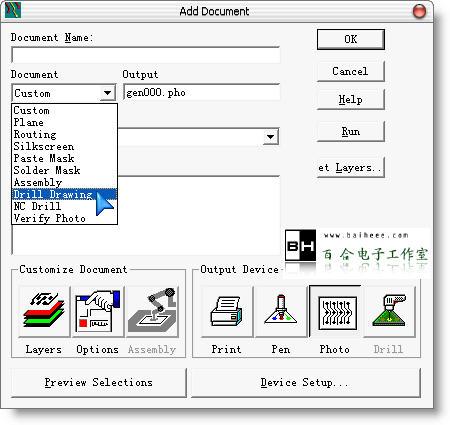

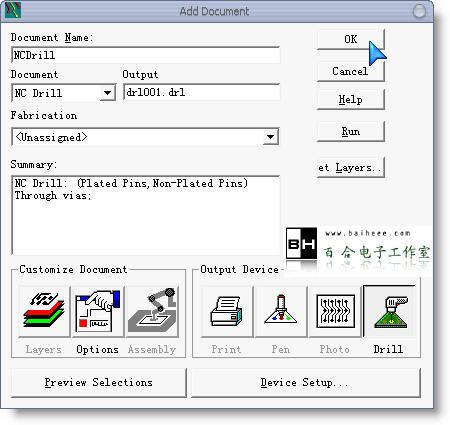

10、出现“Add Document”对话框，其中的“Document”选“Drill Drawing”，在随后出现的“Layer Association”对话框中选“Top”并点确定

11、“Add Document”对话框中的“Document Name”随便填，最后点确定按钮。

 12、继续在“Define CAM Documents”对话框中点“Add”按钮，出现“Add Document”对话框，其中的“Document”选“Drill Drawing”，“Document Name”随便填，

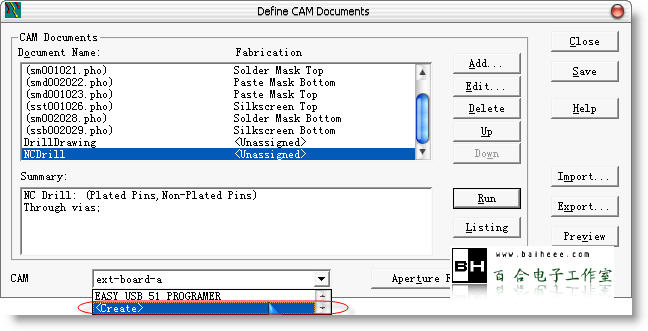

13、在“Define CAM Documents”对话框中，选中“CAM”下拉列表的“Create”项

14、出现“CAM Question”对话框，编辑栏里随便填（这里设置的是随后生成的Gerber文件保存目录），填好后点确定按钮

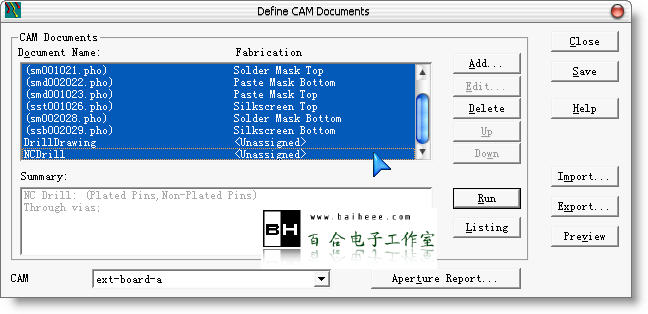

15、在“Define CAM Documents”对话框中，选中列表框中的所有项（选中方法：用鼠标选中第一项后按住“Shift”，再用鼠标选最后一项。也可用鼠标从第一项开始拖动到最后一项的方法来选中）

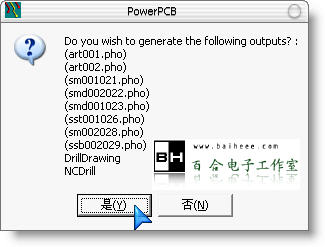

16、点击“Define CAM Documents”对话框中的“Run”按钮，出现“PowerPCB”对话框，点出其中的“是”按钮，在随后出现的对话框中均点“是”或“确定”按钮

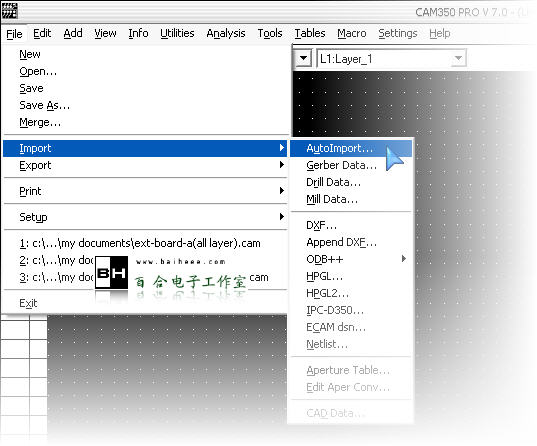

17、关闭“Define CAM Documents”对话框，打开CAM350，点出菜单“File”->“Import”“AutoInport”

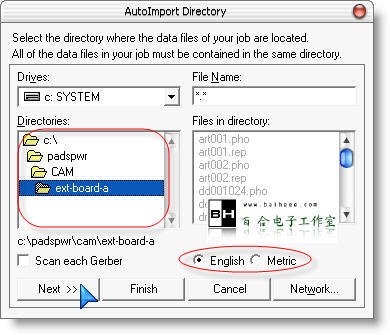

18、出现“AutoImport Directory”对话框，“Directories”选择“您的PowerPCB安装目录”+”CAM“+“在第14步中创建的目录”，设置好后点“Next”按钮

19、在随后出现的对话框中点“Format”列的第一个按钮

20、出现“AutoImport: Gerber Format”对话框，其中“Interger”选3，“Decimal”选5，并选中“Apply to All”，点确定

21、点“Excellon-Drill”按钮

22、出现“AutoImport: Gerber Format”对话框，其中“Interger”选3，“Decimal”选5，点确定

23、点“Finish”按钮，Gerber已正确导入CAM350

24、点击菜单“Tools”->“Editor”

25、点击菜单“Utilities”->“NC Data to Gerber”

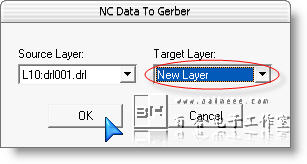

26、出现“NC Data To Gerber”对话框，其中“Target Layer”选“New Layer”，点击确定按钮

27、点击工具栏上的“Return to CAM Editor”按钮

 28、点击菜单“Tables”->“Composites”

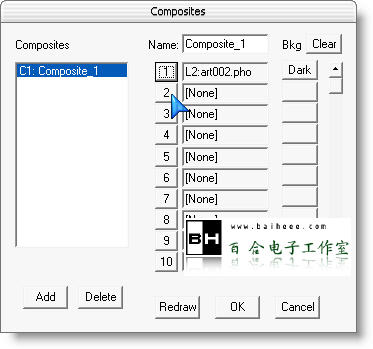

29、出现“ Composites”对话框，点击其中的“Add”按钮

30、点击“ Composites”对话框中的按钮“1”

31、出现“Layer List”对话框，这里选您要打印的层，一般顶层为L1，底层为L2，如果您不能确定需要打印的层是哪个，可以在CAM350主界面左侧工具栏关闭其它层后点“Redraw”按钮后查看显示结果来确定。这里我们选择L2

32、点击“ Composites”对话框中的按钮“2”

33、出现“Layer List”对话框，这里选择钻孔定位层，一般应是列表框里的最后一项

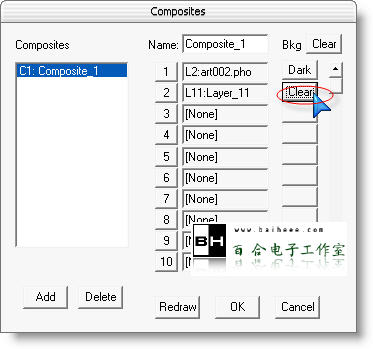

34、在“ Composites”对话框中点击钻孔定位层后面的“Dark”按钮，点击后将变成“Clear”字栏，然后点“Redraw”按钮，最后再点“OK”按钮

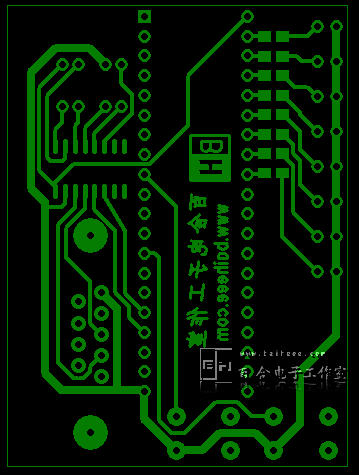

35、如图所示，钻孔定位孔已经显示出来了

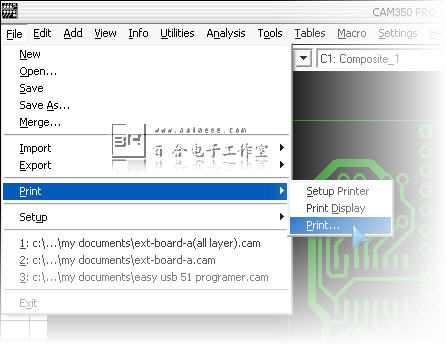

36、点击菜单“File”->“Print”->“Print”

37、出现“Print”对话框，其中“Plotter Setup”可设置打印机和纸张大小，“Mirror”选项代表镜像打印（如何打印顶层则需要镜像打印，打印底层则不要镜像打印），“Scale”的值一定要设为1，代表1:1打印，“Center”代表居中打印，最好也选上。设置好后点“Plot!”按钮即可打印

38、您如果想要在指定幅面上打印多个图像（拼版），请参考百合电子工作室的另一篇文章：CAM350如何进行拼版打印
