USB的动机
- 连接PC与电话。PC具有很强的运算能力，而电话提供最为广泛的通信互连。运算与通信成为计算机应用的基础，而计算机与通信是两个相对独立发展的产业。USB旨在提供可以广泛应用于PC到电话的互连的普遍性的连接。
- Plug-and-Play。从用户端来看，PC的串行口并行口和键盘鼠标端口都不能Plug-and-Play。USB则提供真正的Plug-and-Play。
- 端口扩展。PC的已有的串行/并行口等端口只适用于一两种的外设，并且不易扩展。USB提供双向低成本、低速到中速(USB 2.0可达480Mb/s)的通用外设总线，适用于连接各种各样的外设，并且易于扩展。
USB的拓朴结构

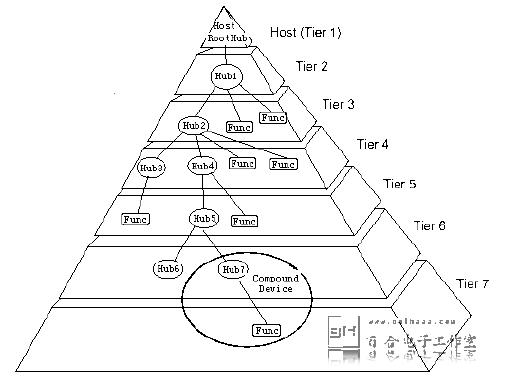

USB的拓朴结构如图1：
图1 USB的拓朴结构
在USB的网络协议中，每个USB的系统有且只有一个host，它负责管理整个USB系统，包括USB Device的连接与删除、Host与USB Device的通信、总路线的控制等等。Host端有一个Root Hub，可提供一个或多个USB下行端口。每个端口可以连接一个USB Hub或一个USB Device。USB Hub是用于USB端口扩展的，即USB Hub可以将一个USB端口扩展为多个端口。图1中的每个Func(Function)就是一个USB Device，如USB键盘、USB鼠标、USB MODEM、USB硬盘等等。Compound Device是指带一个Hub和一个或多个不可删除的USB Device的复合设备。一个USB系统可连接多达127个Function。
USB的系统有且只有一个host，而PC端的USB都是Host，所以将两台PC的USB口通过A-A USB电缆连接起来，是不能实现通信。如果将两个host连起来通信，这样一来的一个USB的系统有了两个的host，与它的网络协议冲突。Anchorchip 、Prolific等厂家有USB到USB的设备控制器，可以实现两个USB Host的相连。
USB设备
USB的设备可以接在PC上的任意的USB接口上。而使用Hub还可以扩展使更多的USB设备连接到系统中，USB的Hub有一个上行的端口(到host)，有多个的下行端口(连接其它的设备)，从而可以使整个的系统可以扩展的连接127个外设，其中Hub也算外设。对于USB系统来说，USB的host永远在PC边，所有的其他连接到host都称为设备，在设备与设备之间是无法实现直线通信的，只有通过host的管理与调节才能够实现数据的互相传送。在系统中，通常会有一个根Hub，这个Hub一般有两个下行的端口。
USB的设备类型(device class)

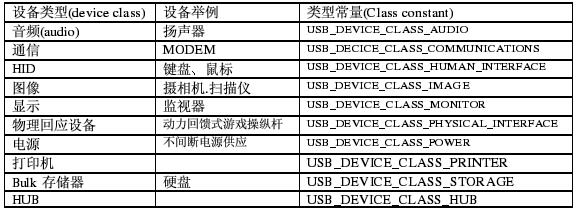

虽然USB设备都会表现USB的一些基本的特征。但是USB的设备还是可以分成多个不同类型，同类型的设备可以拥有一些共同的行为特征和工作协议，从而使设备的驱动程序的书写变得简单一些。下表中就给出一些基本的USB的设备类型分类。
USB的优点有以下几条：
- USB为所有的USB外设提供了单一的、易于使用的标准的连接类型。这样一来就简化了USB外设的设计，同时也简化了用户在判断哪个插头对应哪个插槽时的任务，实现了单一的数据通用接口。
- 整个的USB的系统只有一个端口和一个中断，节省了系统资源。
- USB支持热插拔(hot plug)和PNP(Plug-and-Play)，也就是说在不关闭PC的情况下可以安全的插上和断开USB设备，计算机系统动态地检测外设的插拔，并且动态地加载驱动程序。其他普通的外围连接标准，如SCSI设备等必须在关掉主机的情况下才能插拔外围设备。
- USB在设备供电方面提供了灵活性。USB直接连接到Hub或者是连接到Host的设备可以通过USB电缆供电，也可以通过电池或者其它的电力设备来供电，或使用两种供电方式的组合.并且支持节约能源的挂机和唤醒模式。
- USB提供全速12Mbps的速率和低速1.5Mbps的速率来适应各种不同类型的外设。USB2.0还支持480Mbps的高速传输速率 。
- 为了适应各种不同类型外围设备的要求，USB提供了四种不同的数据传输类型：控制传输、Bulk数据传输、中断数据传输和同步数据传输。同步数据传输可为音频和视频等实时设备的实时数据传输提供固定带宽。
- USB的端口具有很灵活的扩展性，一个USB端口串接上一个USB Hub就可以扩展为多个USB端口。
传输方式
USB有四种的传输方式：控制(Control)、同步(isochronous)、中断(interrupt)、大量(bulk)。如果你是从硬件开始来设计整个的系统，你还要正确选择传输的方式，而作为一个驱动程序的书写者，就只需要弄清楚他是采用的什么工作方式就行了。通常所有的传输方式下的主动权都在PC边，也就是host边。
- 控制(Control)方式传输：控制传输是双向传输，数据量通常较小。USB系统软件用来主要进行查询、配置和给USB设备发送通用的命令。控制传输方式可以包括8、16、32和64字节的数据，这依赖于设备和传输速度。控制传输典型地用在主计算机和USB外之间的端点(Endpoint)0之间的传输，但是指定供应商的控制传输可能用到其它的端点。
- 同步(isochronous)方式传输：同步传输提供了确定的带宽和间隔时间latency)。它被用于时间严格并具有较强容错性的流数据传输，或者用于要求恒定的数据传输率的即时应用中例如执行即时通话的网络电话应用时，使用同步传输模式是很好的选择同步数据要求确定的带宽值和确定的最大传输次数。对于同步传输来，说即时的数据传递比完美的精度和数据的完整性更重要一些。
- 中断(interrupt)方式传输：中断方式传输主要用于定时查询设备是否有中断数据要传输。设备的端点模式器的结构决定了它的查询频率，从1到255ms之间。这种传输方式典型的应用在少量的分散的、不可预测数据的传输。键盘、操纵杆和鼠标就属于这一类型。中断方式传输是单向的并且对于host来说只有输入的方式。
- 大量(bulk)传输主要应用在数据大量传输传输和接受数据上同时又没有带宽和间隔时间要求的情况下，要求保证传输。打印机和扫描仪属于这种类型。这种类型的设备适合于传输非常慢和大量被延迟的传输，可以等到所有其它类型的数据的传输完成之后再传输和接收数据。
USB将其有效的带宽分成各个不同的帧(frame)，每帧通常是1ms时间长。每个设备每帧只能传输一个同步的传输包。在完成了系统的配置信息和连接之后，USB的host就会对同的传输点和传输方式做一个统筹安排，用来适应整个的USB的带宽通常情况下，同步方式和中断方式的传输会占据整个带宽的90%，剩下的就安排给控制方式传输数据。
数据交换（Transactions）
一个transaction是在host和设备(device)之间的不连续相互数据交换，通常由host开始交换，交换的开始是由Token的包开始的，接下来是双方向上的数据包，在数据包传送完之后，就会由设备device返回一个握手handshake包。USB系统通过IN，OUT，和SETUP的包来指定USB地址和endpoint（最多是128个，0通常被用来用做缺省的传送配置信息的），并且这些被指定的设备必须通过上面形式的包来回应这种形式的指定。每个SETUP的包包含8个byte的数据，数据用来指示传送的数据类型。对于DATA数据包来说，设置两种类型的数据包是为了能够在传送数据的时候做到更加的精确。ACK handshake的包用来指示数据传送的正确性，而STALL handshake则表示数据包在传送的过程中出了故障，并且请示host重新发数据或者清除这次传送。PRE格式的包主要是用在在一个USB的系统中如果存在不同速率的设备的时候，将不同于总线速度的设备中就会回应一个PRE的包从而会忽略该设备。各种不同类型的包的大小是不同的，DATA的数据包最大是1023bytes。
USB设备的开发
- 从Http://www.usb.org/developer处得到USB的Specification。阅读相关内容同，时可参考The USB Handbook by Jaff Kosar、 Developing USB Peripherals 、by Wooi Ming Tan等参考书。
- 需要一台支持USB的PC。如果要开发WDM驱动程序则需要一台有以下配置的PC：Windows NT 4.0、Windows NT DDK、USB DDK、Win 32 DDK、Visual C++。先装VC，然后DDK，然后Nemega公司的DriverStudio或是WinDriver(开发工具)。
- 编写USB Device的规格书
- 无论如何，不要做无谓的重复，可以购买相应的评估板和评估软件，并找到尽可能多的实例源程序代码。然后需要有你所选的MCU的程序编译器。
- 申请成为USB论坛(USB forum)的成员(每年大约需要支付$2500)，同时就可以获得一个Vendor ID。也可以向他们购买Vendor ID，每个Vendor ID的零售价格是$200。不过USB论坛的成员可以在USB相关的支持方面可以得到许多的好处。
- 购买其它在开发中要用到的设备，如总线分析仪、USB Hubs、竞争者的相应USB设备以及USB鼠标USB键盘等
- 编写或改写USB驱动程序、MCU固件程序和客户程序代码。
- 参加USB遵从试验，在不同的系统与配置验证你的USB设备。
驱动程序编写
USB的驱动程序和以往的直接跟硬件打交道的WIN95的VXD的方式的驱动程序不

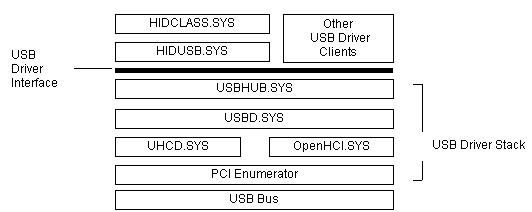

同，它应该是WDM类型的。Windows下的USB软件总体框图如图2：
图2 USB软件总体框图
