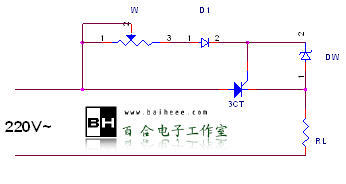

当交流电正半周加在可控硅上时，控制极(门极)触发电流是由电位器W和三极管Dl到控制极，使可控硅导通。调整电位器W可以控制可控硅的导通角，从而使负载RL上获得可调电压。二极管D1在此还能使可控硅反向电流截止。稳压管DW可以使可控硅控制极电压正半周限幅，避免负半周时承受反向电压。如果是感性负载，需在负载两端加接续流二极管。
选择元件时，可控硅额定电压要大于负载电流的1.5倍，额定电压≥500；电位器2W，100K；二极管D1耐压600V，电流≥100mA；稳压管DW稳压值5V左右，稳定电流100mA，本电路选用了CW22A。
当电路按图安装完毕后，可以用一只220V/60W的电灯泡作为负载进行调试。转动电位器W，灯泡将出现不同程度的亮度，则工作正常。这时，可将负载RL代替电灯泡接入线路使用。
