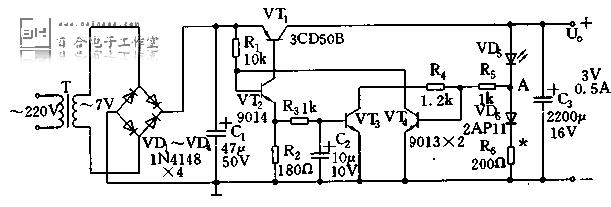

在图中，VT1是集电极输出的串联调整管，VT2为高增益放大管，VT2、VT4为差动式误差放大器，从而改善了零点漂移，提高了温度稳定性。VD5、VD6及R6构成取样电路。C1、C3分别为输入、输出滤波电容。

　　本电源的稳压过程可以简单地表示如下：当输出电压Uo由于某种原因升高，会引起如下变化过程：U6↑→UA↑→Ub4↓→Uc4↓→Ub2↓→Uc2↑→Uc1↓→Uo↓，从而使增高的Uo又降下来，保持了输出电压的稳定。若Uo下降，则整个过程相反。

　　该稳压电源有两个特点：（1）由R3、C2和VT3组成延时电路，在开机的瞬间，VT1导通，相继VT2导通。由于R3、C2的延迟作用，使VT3截止，VT4先导通，并建立了输出Uo。当输出电压升高到一定程序时，VT3开始导通，这样才使稳压电源进入正常的工作状态。（2）由于发光二极管的特性曲线与稳压管非常相似，其下正向压降约为1.5~3V，完全可以作稳压管，因此，该电路在利用VD5作稳压管的同时，也兼作电源指示的双重作用。如VD5采用型号为2EF501（绿），其正向电压为1.5左右。微调电阻R6，可使输出电压Uo精确到3V。R6可在150~200Ω范围内调节。

　　为使该电源输出效率高且保证调整管VTl得到良好的散热，须安装一只面积为30×25mm²．厚度为1.5mm的散热铝片。
