本电源采用了只有输入、输出及调整端的三端集成稳压器CW337和固定三端集成稳压器LM7905。它使用简单、方便、可靠，具有过流保护、调整管的安全区保护及芯片的过热保护电路。为确保负载的安全，本电源在集成稳压器典型应用电路基础上，在输入端加装了过压保护电路。

　　1、主要核术指标

①输入电压：-22V~-27V；
②输出电压电流：-5V/0.3A，-18V/1A；
⑨输出可调范围：≥Uo土5%Uo；
④电压稳定度(输入电压为-22~-27V)：≤1%；
②负载稳定度(负载电流为10%~100%Io)：≤10%；
⑥纹波电压(输入电压-24V满负载时测量：≤1mV。

　　2、工作原理

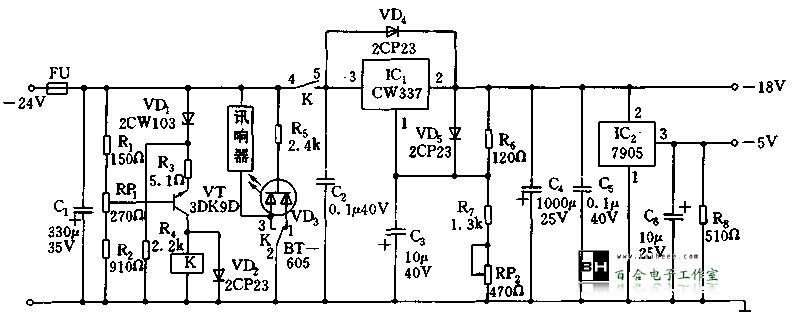

　　电路如图所示。CW337是一种三端可调负电压稳压器。当输入为-24V直流电源时，电源通过分压电路R6、R7及RP2在CW337的①脚得到可变的分压值，使②脚输出-18V直流稳压电源。同时供给三端固定稳压器LM7905的②脚作为输入电源，使③脚输出-5V的直流稳压电源。二极管VD4、VD5为CW337的保护管。

　　3．安装与调试

　　在安装本电源时，CW337必须安装散热器，散热器与集成块的贴面光洁度要在▽6以上，并且贴合紧密，中间最好填充硅脂，以减小接能热阻。散热器的面积随输出电流而异。本CW337输出电流为1A，其散热面积约为350乎方厘米。电位器RPl为输入过压调节电位器，当输入电压≥-27V时，三极管VT导通，继电器K动作，触点K-4．5断开，无输出电源。

　　4．正常使用

　　(1)输入电压应为－22V~-27V内，纹波电压小于24mV，否则不能开机；

　　(2)电源正常时，触点K-1．2闭合，双色发光二极管VD5显示绿色信号；电源过压时，触点K-2．3闭合，VD3显示红色信号指示。

　　(3)更换保险管FU与原则指标相同，严禁以大代小或用铜丝代替。
