本电源是采用-48V或-60V的单端输入，而输出端则为双端对称的士5V电压。由于本电源DC/DC变换系统采用了SMP-1251DC集成模块，使得与以前分立元件构成的电源相比，但整个电路大为简化，而且具有输出电压稳定度高、噪声低、可靠性好等优点。

　　1．工作原理

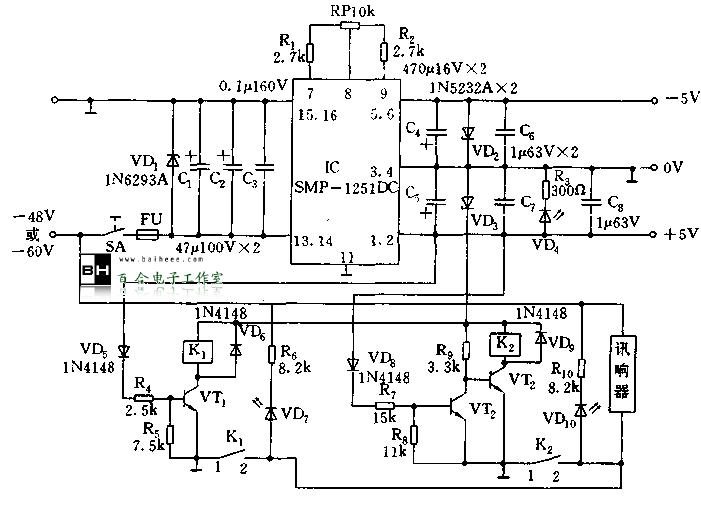

　　电路如图所示。由电容C1、C2、C2构成的输入滤波电路使得本电源与输入电源之间的相互干扰降到最低。稳压管VD，有效地阻止了输入高压脉冲对本电源的影响。DC/DC模块IC的内部不仅集启动电路、取样电路、基准电路、比较放大电路及调整电路于一体，而且还设置了输入过压、欠压保护系统，为本电源在输入变化时可靠、稳定地工作提供了保障。通过调节电位器RP，可为稍有差异的实际需要电压提供方便。电容C4~C8组成输出滤波电路，以消除对其它电路的影响。电阻R3和发光二极管VD4组成指示信号，灯亮表明+5V输出端有电压输出；与此同时，若VD7或VD10不发红光或橙光，则说明本电源未发生故障，电源工作正常。稳压管VD2、VD3是保证在输出端出现异常电压时被击穿导通，保护IC集成模块。由于VD2、VD3是损坏性保护，因而要待别注意在检测过程中，不要使输出系统人为地碰接高电压线。模块IC内的短路保护使本电源即使在输出短路时也不受损。

　　为使负载能在额定电压范围内工作，本电源输出端设置了欠压、过压保护系统。由R4、R5、VT1及继电器K1构成欠压保护电路。当输出电压≤+4.5V时，三极管Vt1截止，继电器K1释放，触点K1-1.2闭合，讯响器工作并点亮发光二极管VD7，同时另一触点断开将输出切断。待输出电压恢复正常值时，则自动投入工作。由R7、R8、VT2、VT3及继电器K2构成过压保护电路。当输出电压≥+5.5V时，三极管VT2饱和导通，VT3基极呈低电位而截止，继电器K2释放，触点K2-1.2闭合，发光二权管VD10显示，讯响器工作。输出将被另一组触点切断。

　　2．元器件选择

　　三极管VT1、VT3：DGl30A、β＝85~115。VT2：3DG100A、β＝50~65。继电器Kl、K2：JRC-5M-200Ω(DC6V)。SA：KNX-2W2D(钮子开关)。保险管FU：BGXP-I-Φ5×20-1A。发光二极管VD4、BT304(绿光)，VD7：BT504(红光)，VD10：BT104(红光)。其它元件按图标注选用。

　　3．调试与使用

　　(1)改变R4和R5的电阻值，则可改变三极管VT1的偏置电压，即可达到欠压保护的目的。

　　(2)改变R7和R8的电阻值，则可改变三极管VT2的偏置电压，即可达到改变过压保护的目的。

　　(3)讯响器最好选用工作电压为48V。若只有其它工作电压(＜48V)时，可串接一只限流电阻。在串接前先用一只1MΩ的电位器串入，缓慢向小的方向调节，当讯响器声音理想时，用万用表测其实际阻值后用一固定值电阻串入电路即可。

　　(4)如要在-5V电源安装欠压和过压保护电路，其电路完全与+5v的保护电路样，可自行照此制作。
