1、工作原理

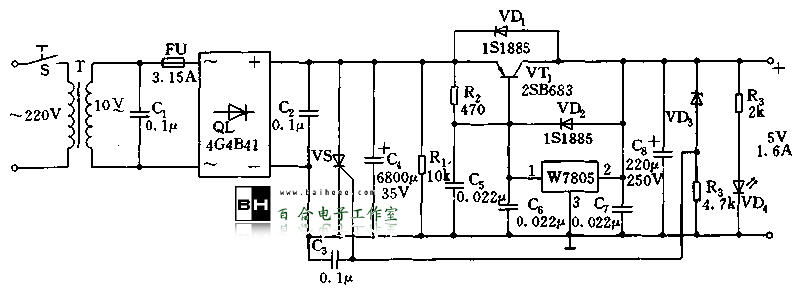

　　电路如图所示。接通电源，电网电压220V经变压器T1变压，由桥式整流器QL整流、电容C5滤波，使输出端得到5V的稳定电压。W7805的最大输出电流为1.5A，若罢想使输出电流达到＞1.5A，则要扩大输出电流。为此，在W7805的外围，安一只大功率三极管VT，它采用的是并联式扩流方法，即在W7805的①脚与VT1的基极相连，在输出端W7805的②脚与VT1的集电极相连，这样两输出电流之和可满足输出1.6-2A间电流的要求。如果需要更大的输出电流，可改成2-3只大功率三极管并联即可满足。

　　W7805三端集成稳压器内部有过流、过热和安全区的保护电路。尽管如此，由W7805等元器件组成的稳压电源输出端仍有可能发生过压的危险。为了确保负载的安全，本电源在集成块典型应用电路基础上，加了过压保护电路，该电路由稳压二极管VD3、电阻R2，晶间管VS和快速熔断器FU所组成。

　　本电源工作正常时输出电压为5V，晶问管VS无触发电压而呈截止状态。当稳压电源由于某种原因，(如集成块损坏或调整管击穿)使输出电压超过限定值时，即＞5.6V，稳压二极管VD3将击穿导通，晶问管VS被触发导通，造成熔丝FU快速熔断，从而保护了负载。


　　2．元围件选择

　　大功率三极管VT1除选用2SB683外，还可选用国产的3CA6D三极管。整流二极管QL：4G4B41或KB105(5A400V全桥)。稳压二极管VD3：2CW103、1W。晶闸管VS：SCR3A100V。除电阻R1选用≥3W的功率外，其它均选用1/2-1/4W RJ型电阻。

　　3、安装与使用

　　(1)W7805是属功耗较大的集成电路，除了采用标准大功率三极管外壳封装外，还必须加足够散热面积的散热器。如果散热不良，稳压器的过热保护电路将限制正常电流的输出。W7805稳压器的散热器，可以用功率调整管散热器代替，由于它的外壳②脚是接电路的公共端．散热器可不必与底板绝缘，使用非常方便。

　　(2)在安装三端集成稳压器时应注意，输入端①脚与输出端②脚不能接反，否则会损坏稳压器。若稳压器未损坏时，很可能问题是由于②脚公共瑞接线不可靠，如果⑨脚与地断开，输出端电压将升高，致使输入端电压达到相等的程度(有可能损坏负载)。这样品闸管VS导通，保险FU熔断。若发现这种情况时，再将②脚重新接地。

　　(3)为保护外接扩大输出电流调整管3CA6D输出额定电流时不被损坏，需加足够尺寸散热器。因此，3CA6D是用厚3mm、宽100mm、长250mm的铝板制作。

　　(4)发光二极管VD4和保险管FU应安装在装置的前、后表面处，以便显示和更换。

　　4．调试方法

　　(1)电路安装完毕后，再仔细检查线路有无错焊、漏焊及虚焊。

　　(2)将自期可调变压器接入本电路的输入端，将电压调至220V，闭合电源开关S，发光二极管VD4显示“绿色”工作指示。将万用表置于50V直流挡，在电容C2两端测得直流电压12V左右，在输出端测得稳压电源为5V。

　　(3)在调试前，员好在稳压二报管VD3和电阻R3之间串接一只2.2K的电位器，电阻R3的阻值减至3K。将自耦变压器调到≥240V时，然后再调节串接后的2.2K电位器的可动臂。当输出端调至到≥5.6V时，稳压二极管VD3被击穿导通，触发晶闸管V5导通，保险FU熔断。

　　4)最后，退出自耦变压器，测出电位器的实际阻值并固定一只电阻。保险FU换上同型号后便可投入使用了。
