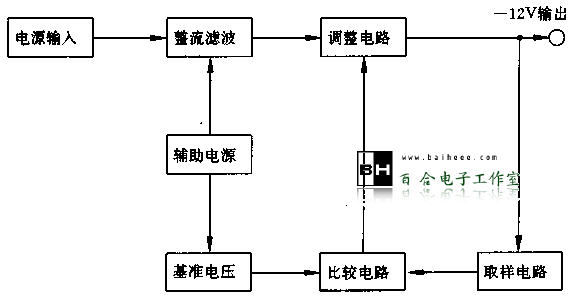

本-12V电压系用具有负反馈的串联型高稳定性晶体管稳压器。由取样电路、基准电压、比较电路、调整电路、辅助电源电路及主电源整流滤波电路所组成。

　　1．工作原理

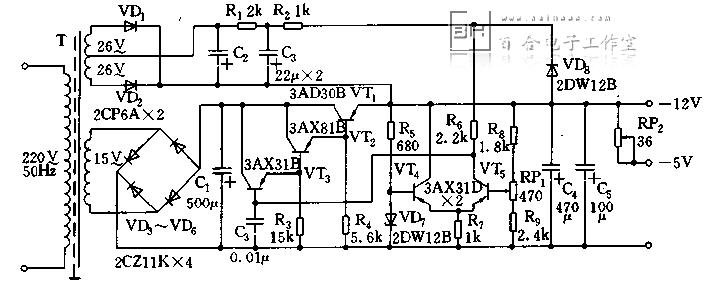

　　电路如下图所示。如输出电压因输入电源不稳定或负载电流变化所引起的变动，则变
动信号经取样电路与基准电路相比较，其变化差值经差分放大器放大后作用于调整管，使输出
电压仍调整为额定值，来保持稳定的输出。

　　电阻R8、R9、电位器RP1组成取样电路，它可以将输出电压根据电阻值之大小进行分压，对变化电压取样。其中RP1是用来对-12V输出进行调节的。

　　三极管VT4、VT5及电阻R6、R7组成差分放大器，把比较后的差值进行放大，以推动和控制调整管工作。采用差分放大器还可以提高整个电路的温度稳定系数和减小内阻。

　　VT1~VT3是串接式调整瞥的组合电路，为维持400mA的输出电流，则要求有足够大的电流来供给调整管的基极，通常较大的功率晶体管的电流放大系数β不很大，为获得放大电路的推动电流，本电路所采用的组合调整电路是一个发射极跟随器，它的作用是电流放大，根据本电路所需额定电流的情况，VTl采用大功率晶体三极管附加适当的散热器，能满足耗散大约3W的功率。

　　二极管VDl、VD2及稳压管VD8，电容C2、C3，电阻R1、R2组成辅助电源电路，其整流电路
为一个普通的单相全波整流电路，辅助电源作用是防止输入电源之突变引起的输出跳动，用来
提高稳定度。

　　整流滤波电路由二极管VD3~VD6及电容C3组成，它是一个普通的桥式电路。

　　如想获取到-5V的电源，可从电位器RP2的可调臂端获取。

　　2．检测

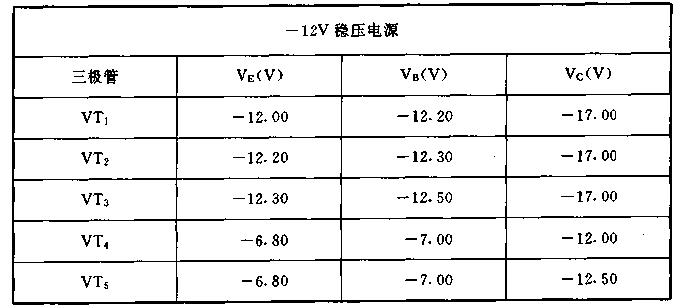

　　-12V稳压电源的各晶体三极管管脚电压如下表所示

　　若所测电压与参考电压误差较大，可赂调各三极管的偏置电压即可满足要求。
