自从玩上了那对在网上被称作“毒喇叭”的12英寸全频单元后，迷上了它如行云流水般顺滑自然的声音，同时也深深体会到，单端胆后级实在是全频的最佳拍档。笔者已经拥有3台分体的单端后级，分别是805、300B和2A3，这3台后级所用的都是人人皆知、有口皆碑的靓声胆，其输出功率分别是40W、8W和3.5W。它们的声音表现虽各不相同，但也各具特色，而且输出功率越小，声音越纤细，表现人声的感情更真实。于是萌发了一个念头：再做一台功率更小的单端后级。

一. 发现好胆

    一提到做小功率单端，不少人会想到用诸如6P1、6P14、6V6、6L6、6P3、6P6等一些束射管与五极管用三极管接法来做功率管，而我则不喜欢这种做法，因为束射管与五极管即使用三极管接法，其线性始终无法与真正的三极管相比。一次偶然的机会，笔者发现了一只已经被人遗忘了的好胆，它就是本文介绍的主角—— 6C19。
    6C19是一只旁热式大功率单三极管，主要用途是稳压电源调整管和OTL功放。其特性曲线、引脚排列如图1所示，主要参数见附表。6C19单凭内阻低达300Ω、阳极耗散功率达11W 这两点，其性能在拇指胆中已无出其右者，由于没有被市场热炒，因而价格十分便宜，便宜得让人不敢相信这么一只低价胆会有什么好的声音表现。其实一只胆的声音如何，岂能与它的价格直接挂钩，更重要的是该胆本身的素质和是否能用好它。

图1 6C19的特性曲线和引脚排列


二. 电路原理

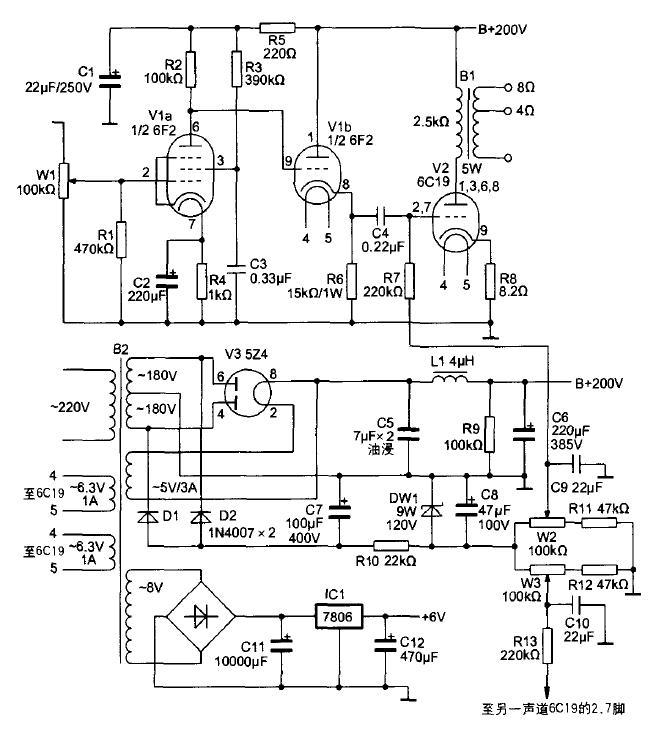

    笔者根据6C19的特性设计制作了一台小功率单端后级。整机电原理图如图2所示。

图2 整机电原理图

    要胆工作良好，其工作点与负载阻抗的选取十分重要。6C19的内阻为300Ω，输出变压器的阻抗取1～1.5kQ比较合适。正好在网上见有人卖5W/2.5kΩ的单端输出变压器，功率合适了，而阻抗则略显偏大，不过阻抗大一点有助于低频的表现，于是买了一对。实际使用后，效果不错。综合6C19的特性与推荐的工作状态，最后其工作点是屏压200V,阳极静态电流45mA。为了改善6C19的动态表现和低频控制力，这里没有用常见的自给偏置，而是采用了固定偏置，由D1、D2整流，C7滤波后输出一个约250V的负压，经R10、DW1稳压，W2、R11分压后，提供6C19所需的栅压。另外，6C19采用了固定偏置后，可提高电源的利用率。由于6C19的负压高达约-60V，也就是说，如把输入灵敏度设为1V的话，推动级要有不低于60倍的增益才能使6C19达到满功率输出，因此对推动级的要求较高。常规的做法有以下几种：
(1)采用中μ管或低μ管作两级放大；
(2)采用高μ作一级放大，通常用共阴和SRPP接法，常用管有6N9和12AX7；
(3)用高放大系数的五极管作一级放大；
(4)用中μ管加推动牛(利用其升压放大作用)作一级直推。
    依笔者之见，如果用一级放大可以满足需要，那就不会用两级，因为如此一来，又会带来相移增加、信噪比劣化、电路趋向复杂等诸多问题。最后，目光锁在了6F2这只复合管上。6F2内含一只高放大系数的五极管和一只三极管，引脚排列如图3所示。

图3 6F2的引脚排列

    信号由其内部的五极管放大后经三极管缓冲后，经过 耦合电容C推动6C19。由于五极管的输出内阻较高，直接去推6C19失真会较大，高频特性较差，动态与低频控制力也受到影响，所以加入一级由6F2内部三极管组成的缓冲级即可。
    电源部分采用了直热式整流胆5Z4作整流，CLC组成π形滤波电路。两声道的6F2灯丝共用一组电源，由三端稳压器LM7806供给。

三.元件选取

    6C19用常见的北京产胆管即可，当然能够找到前苏联或欧洲产的就更好。由于6C19价格低廉，备料时多准备几只，尽量找两只配对的，有助声音的提升。6F2较容易找得到的是上海牌，其欧洲型号为ECF82，美国型号是6U8，如能找到的话，可比较一下各自的声音特点，随个人喜好选用。
    电源变压器B2功率有150W就足够了。由于电压绕组较多，如铁心窗口容纳不下，可另加一只独立的灯丝变压器。
    耦合电容C4对整机音色影响较大。用一些贵价电容，如Jensen M-cap等电容，效果当然不错，但售价也太昂贵，且与本机身价不对应。而笔者制作时，选用了一只0.15uF/400V的CJ10型金属化纸介电容与一只0.1 uF/250V的Wima电容并联。金属化纸介电容厚暖的中频、Wima电容清丽的高频，两者音色相互交融，取长补短。同时，这两种电容价低廉。油浸电容能增加胆机的韵味和音乐性，这已成了发烧友的共识，但它又会影响胆机的动态表现，而且油浸电容体积较大，固定比较困难，因此油浸电容在胆机中不宜多用，姑且把它当成味精，用来调味就可以了，所以电源部分用了2只容量为7 uF的油浸电容。
    控制音量的电位器选用常见的ALPS电位器。电源开关本来看中Noble的旋转式，特点是手感好、可靠性高，无奈价格太高。后来无意中发现一种阻值500Ω的带开关的日产电位器，可用来改装成旋转式电源开关，经实际使用发现，其手感与可靠性与Noble不相伯仲，价格仅为1元/只，性价比极高。

四.制作调试

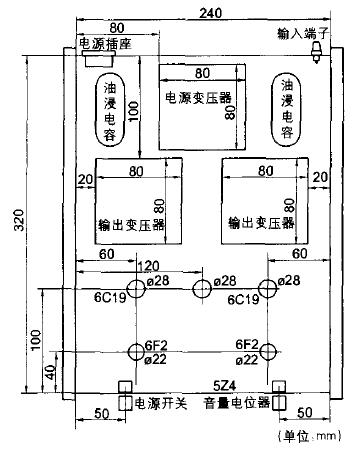

   我们制作一台胆机，不但要求其音质优美，外观也不能忽视，因为一件音响器材，其功能不仅是供我们欣赏音乐，而且还应该是一件家居装饰的艺术品，在视觉上要求美观、大方，给人一种赏心悦目的感觉。为此，在制作这台胆机时，笔者采用了对称式的设计，其底板加工如图4所示。

图4 底板加工图

    机壳采用了厚度为0.5mm的不锈钢板压制而成。尺寸为面宽240mm、深度320mm、高度50mm，两边夹实木板，尺寸是340mm×60mm，厚度15mm。整机完成后的外观照片如图5所示，供制作时参考。
    整机只设置了一路信号输入，因此面板旋钮比较简洁，总共才2只旋钮。一只控制音量，一只控制电源开关。
    整机所有元件焊接完毕，检查无误后，就可以开始调试了。本机调试很简单，只需调节W2、W3，使两只6C19的阴极电阻R8两端电压为0.37V就可以开始试音了。

五.联机试听

    本机虽只有几百元的投入，但其声音的表现是出人意料的。表现人声时，特别清晰，真实自然，对歌者的情感表达得淋漓尽致，入木三分。重播弦乐，如二胡、古筝时，那甜润柔韧的音色，充沛悠长的残响和空气感，使人如痴如醉，欲罢不能。当然，本机的输出功率仅2W，人声和弦乐是它的拿手好戏，如让它重播大动态的交响乐和鼓乐，就显得勉为其难了。
