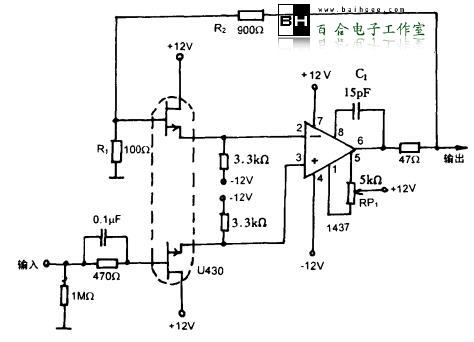

图1所示是由U430和运放1437构成的宽带放大器电路。电路中R1和R2采用金属膜电阻，为了获得精确的放大器增益，要选用偏差值为1%的电阻，放大器增益A为：

图1  U430和运放1437构成的宽带放大量电路

　　RPl为调零电位器，C1为反馈补偿电容。放大器的上升时间τr与放大器的截止频率f之间的关系为：

式中：τr的单位为us；f的单位为MHz。

　　根据电路参数，τr为700ns。根据1437的开环增益特性，增益为40 dB，C1为15pF时，截止频率为500kHz。

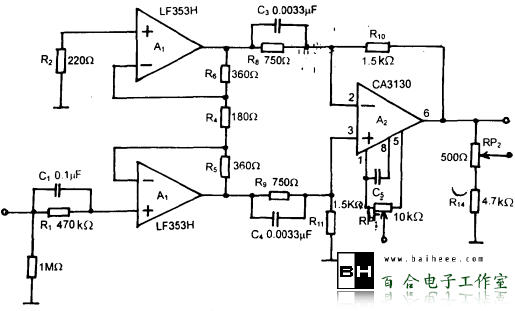

　　图2是由LF353H和CA3130构成的频率由0~100kHz的宽带放大器电路。LF353H片内由2个运故构成差动放大器电路。由此构成的差动放大器的增益A_DF由R4，R5，B6的阻值决定。电路中，R5＝B6＝NR4，则增益A_DF为：

图2　LF53H和CA3130构成的宽带放大器电路

　　电路中N=2，其增益A_DF＝5。

　　若A2的增益设为A_V2，反相输入计算的增益为R10/R8＝2，同相轴人计算的增益为[R11/(R9+R11)]×[(R8+R10)/R8]＝R11/R8＝2，则总增益为A_DP×A_V2＝10。

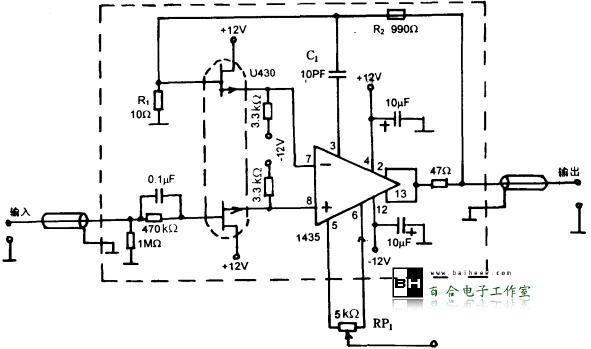

　　图3是U430与1435构成的高增益宽带放大器电路。电路输入使用FET对管的U430，使电路输入阻抗高。该电路增益A为：

图3　U430与1435构成的高增益宽带放大器电路

　　也就是说，可把10mv的输入信号放大到1V，频带为0~2MHz。若改变R2，使其增益为20时，频带可为0~10 MHz。这种放大器的增益高，输入电平低，因此要采取相应措施抑制电源交流噪声。
