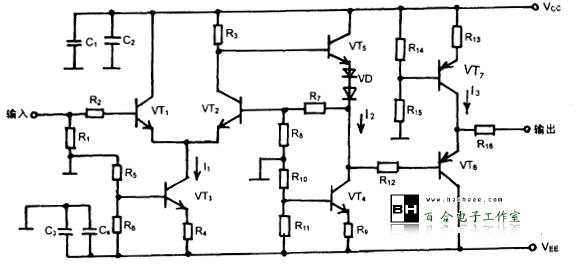

下图所示是采用品体管构成的视频放大器的基本电路。其增益为6dB~14dB，工作频率在10 MHz以下，应用于信号合成电路、低阻抗驱动电路、采样/保持电路的前置放大器等。

晶体管视频放大器电路

　　输出级采用射极跟随器电路．输入级是VTl和VT2构成的差动放大器电路，VT3为恒流源负载。VT3的电流流经VTl和VT2，以提高交流阻抗，提高增益。由此，高频时也能获得稳定增益。R4~R6是决定恒流源负载VT3的偏置电流的电阻由它可改变I1，即VT1和VT2的差动电流，提高共模抑制比CMRR。Rl是决定VTl地电平的偏置电阻，并决定输入阻抗大小。R2用于抑制超高频寄生振荡，由VTl的基极输入电容和R2构成6dB/oct的滤波器。 VT4为射随器VT5的发射极负载，仍流经恒定电流。

　　R7和R8是决定放大器增益的反馈电阻，增益A＝20lg[(R7+R8)/R8。从稳定度看，R7和R8阻值越低越好，但它作为VT5的负载，又不能太低。

　　VT6为射随器电路，采用VT7的恒流源负载。 R12与R2一样也是用于抑制寄生振荡，R16决定输出阻抗，通常为75欧。射随器采用PNP晶体管，但前级采用NPN晶体管，输入为0时输出也为0，可消除较大的输出失调。为精确消除失调，可通过在VT2的基极施加电压来实现。

　　电路中，VD是决定VT5偏置电压的二极管，R9~R1是决定I2电流的电阻．R13~R15是决定VT6射随器的恒流源负载VT7电流的偏置电阻，Cl~C4是低频到高频的去耦电容。此电路要采用优质供电电源。
