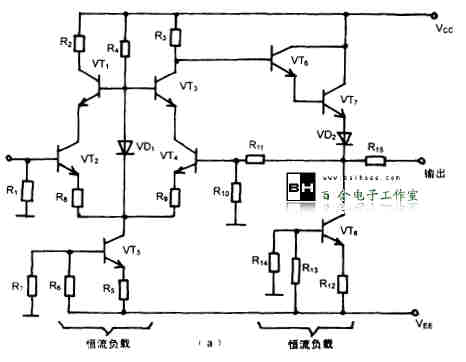

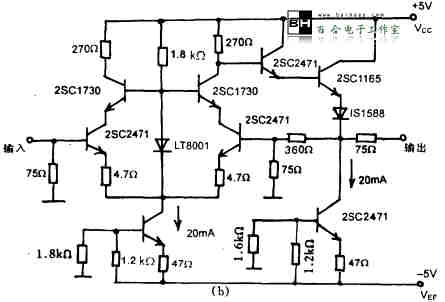

下图是改进型差动放大器电路，放大部分采用共射共基的连接方式。如图(a)所示的电路中，VT1和VT2，VT3和VT4组成共射共基电路，电路反馈少．适用于高频放大。VT6和Vvt7接成达林顿形式，目的是降低输出阻抗。电阻R11和R12：决定增益。以图(b)所示电路(共射共基差动放大器)为实例，其输入输出阻抗为75Ω，电压增益为15dB，输出电压(75Ω负载)为1V，工作频率20 MHz。
晶体管共射共基差动输入放大器电路
