3.2.5 按键及数码管显示电路
按键和二极管分别表示不同类别的测量，如下表所示：
| 按键 | 二极管 | 对应测试项 |
| KEY1 | L1 | 测试R |
| KEY2 | L2 | 测试C |
| KEY3 | L3 | 测试L |
数码管显示显示内容如下图所示：

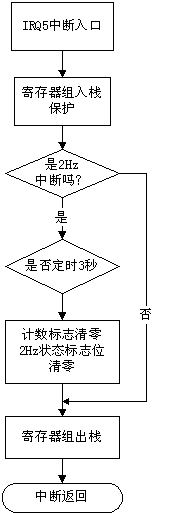

4.3 中断服务程序流程
五、系统测试及整机指标
| 电阻表值 | 万用表读数 | 本仪表读数 |
| 200欧姆 | 197.4 | 196 |
| 1k欧姆 | 991 | 1.06k |
| 20k欧姆 | 19.8k | 20.8k |
| 10k欧姆 | 9.88 | 10.4k |
| 100k欧姆 | 99.8 | 104k |
| 510K欧姆 | 516 | 515k |
| 电容表值 | 万用表读数 | 本仪表读数 |
| 100pF | |
|
| 120pF | |
|
| 1000pF | |
|
| 0.01uF | |
|
六、总结
由于SPCE061A的时钟最高可达49M，32个I/O口，而且具有一定的语音处理功能等，这些都为我们实现电路提供了非常便利的条件
1、量程的切换，一般情况我们会采用模拟开关或继电器来控制，我们在这里只需要几个I/O口即可实现该功能不需要外加任何电路，控制简单、节省成本；
2、SPCE061A有丰富的时基中断，我们可以采用2Hz实现定时一两秒，程序简单而且精度高；
3、SPCE061A定时器可以采用外部时钟源计数，则为我们计算振荡电路产生频率提供了便利，而且计算精度较高，控制简单；
4、SPCE061A具有语音处理功能，可以非常轻松的加入语音播报功能，使整个设计更加智能；
5、SPCE061A具有“看门狗”功能，避免出现“死机”现象。
该设计将也有很多不足之处，这里只是为大家提供一种思路，您可以根据自己的需求更加完善：如采用标准的电阻、电容和电感进行校准，可提高测量精度等。
七、参考资料
参考文献：
1、《LM555数据手册》
2、《CD4052数据手册》
3、《数字电子技术基础》
4、《SPCE061A单片机原理与应用》
5、《第二届全国大学生电子设计竞赛获奖作品选编（1995）》

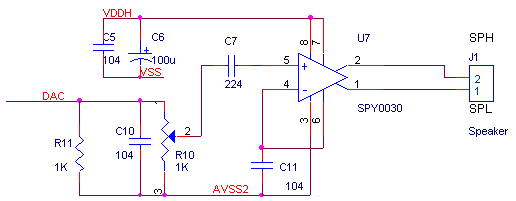

3.2.6 音频输出电路
语音播报测量结果，当测试结果显示相对较稳定后开始播报测试结果。
四、软件设计
4.1 I/O口的分配
I/OA口的分配
IOA0-IOA3:按键输入；
IOA3-IOA4:模拟开关通道选择；
IOA5-IOA6:R测量电路中充电电阻选择；
IOA7-IOA8:R测量电路中充放电电容选择；
IOA9-IOA10:C测量电路中充电电阻选择；
IOA12-IOA14:R/C/L测量指示灯；
具体可参见下表：
| IOA15-IOA12 | IOA11-IOA8 | IOA7-IOA4 | IOA3-IOA0 | ||||||
| A15 | A14A13A12 | A11 | A10A9 | A8 | A7 | A6A5 | A4 | A3 | A2A1A0 |
| × | 二极管
R:100 C:010 L:000 |
× | “1”有效 |
“0”有效 |
“1”有效 | 通道选择
R:0 0 C:0 1 L:1 0 *: 1 1 |
key
R:001 C:010 L:100 |
||
I/OB口的分配如下表所示:
IOB口分配情况如下：
IOB2：设置为反向输出
IOB4：设置为悬浮输入
B3、IOB4-IOB7：数码管的位选
IOB8-IOB15：数码管的段码控制
具体可参见下表：
| IOB15-IOB12 | IOB11-IOB8 | IOB7-IOB4 | IOB3-IOB0 | |||
| 数码管段码 | B7B6B5 | B4 | B3 | B2 | B1B0 | |
| 数码管位选 | 悬浮输入 | 位选 | 反相输出 | ×× | ||

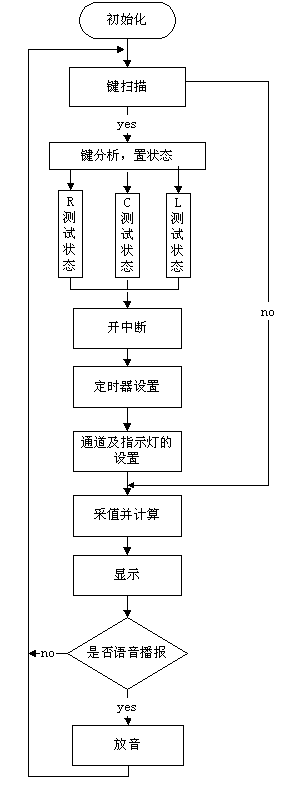

4.2 主程序流程图
3.2 各部分电路设计
3.2.1 电阻测量电路
电阻的测量采用“脉冲计数法”，如下图所示由555电路构成的多谐振荡电路，通过计算振荡输出的频率来计算被测电阻的大小。
555接成多谐振荡器的形式，其振荡周期为：T=t1+t2=（ln2）（R1+Rx）*C1+（ln2）Rx*C1
得出：
即：
电路分为2档:100≤Rx<1000欧姆：IOA5设置为高电平输出，IOA7设为低电平输出；
R2=200欧姆；C2=0.22uF；
Rx=(6.56*(1e+6))/(2* fx)-330/2
对应的频率范围为： 2.8K≤fx <16K1000≤Rx<1M欧姆：IOA6设置为高电平输出，IOA8设为低电平输出。
R1=20k欧姆；C1=103PF；
Rx =(1.443*(1e+8))/(2* fx)-(1e+4)
