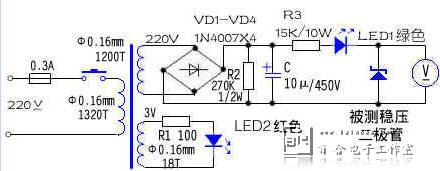

稳压二极管，在电子产品中有广泛的应用，如彩电中的稳压电路及保护电路就有大量的应用。最近几年，由于大量国外电子产品及元器件的引入，使不少稳压二极管的参数难于查找，给检修带来了一定的麻烦。另外，在自制及维修电子产品时，有时对稳压二极管的参数要求较严（如彩电保护电路中的稳压二极管），这就需要对新购的或有怀疑的稳压二极管进行检测和挑选，所以，自制一个简单的稳压二极管测试器很有必要。现把我自制的一个稳压二极管测试器介绍给大家，供参考仿制。电路如图所示。

图中所示参数，能测量从0～250V范围之内的小功率稳压二极管的稳定电压值，如果所测稳压二极管的稳压值较低，则变压器次级的电压可适当降低些。

图中的电压表，可用万用表的直流电压挡代替，变压器也可用电子管收音机的电源变压器代用，我在制作时用的就是一只三灯丝电子管收音机的电源变压器。需注意的是，如所测稳压二极管的稳压值较高，则图中的R2千万不能省略，否则可能受到电击。另外，如感到用按键开关不方便，也可用扭子开关。

使用时，把被测二极管按图示方向接入，按下电源开关，则可以从电压表上读出该稳压二极管的稳定电压值，这时LED1应发绿光，说明正在进行测试。

另外，若将三极管的C、E极接入，则可测出三极管的耐压值，本装置可测出约300V以下耐压的管子，请注意的是，3AD类管子漏电流较大，所测值明显偏低。当然，若想对彩电行管等作简易测试，可将变压器次级电压进一步提高，但绕制时的绝缘需认真对待。
