该温控仪温度范围为0~500℃ (0.5级表)，对应输出0~500mV,输出采用光耦合触发晶闸管电路。温控仪主要由稳压电源( ±9V,5V),桥路放大器( IC1~IC5、三位半面板表(UP311AB) ,控温器( IC6)组成。温控仪性能稳定、漂移小、调整方便、成本低，电路如图1所示。现将安装调整过程中应注意的几点加以介绍。

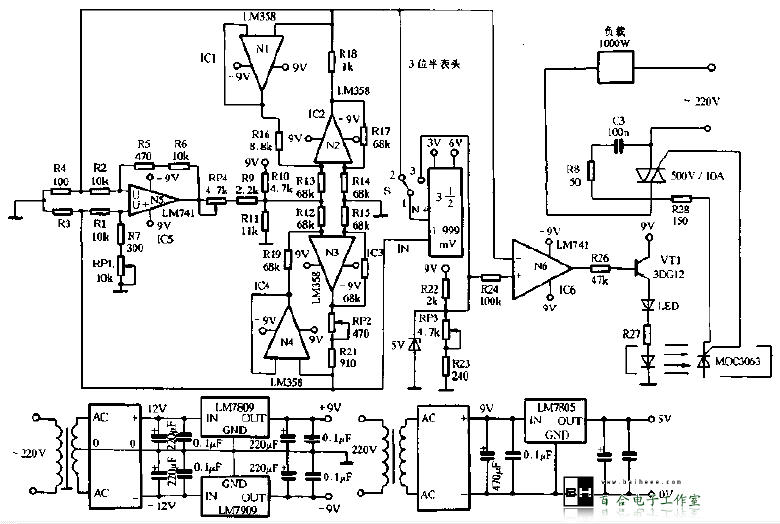

图1（点击查看大图）

器件选择

　　1、电源部分:

　　该机实测约2VA，选8VA变压器，可保证电网电压变化±10%对稳压电源无影响。稳压电源选LM7809、LM9809、LM7805芯片，LM7809、LM7909输出电压基本相同，LM7805由于工作电流较大应加散热片。

　　2、桥路放大器:

　　由于采用性能较高的恒流电路，所以选用廉价的LM741、LM358(双)运放。桥路电阻选用1/2W金属膜电阻，经老化处理后，用四位半数字表选配桥路电阻，应保证精确到小数点后二位一致。如R1和2,R13,R14,R12,R15,R17,R20,R16,R19应一致。

　　3.三位半面板表:

　　采用UP311AB面板，测量范围0~1. 999mV ,精度<±0.1%个字。

　　4.控沮器:

　　采用LM741组成比较器，当测量值小于给定值时，比较器输出高电位-> VT1导通->光藕合器使晶闸管导通->接通电炉电源开始升温。当测量值等于或大于给定值时，比较器输出低电平，VT1截止，光藕合器使晶闸管断开、切断电源，使控制温度稳定于给定值附近。

调整

　　1.零点调整:

　　(用0.1级)标准电阻箱输人0℃对应电阻值，调整RP2(多圈精密电位器)使面板表指零。如果RP2调到零(或最大)时面板表还调不到零，而电路连接正确。器件完好，则应把刊陀放到中间值附近，减小或增大RP2，使面板表指零。

 　　2.量程调整:

　　标准电阻箱输入500℃对应电阻值，调lRP1使面板表指500℃，如RP1的值调到零(或最大)还不能使面板表指到500℃，则把RF1放到中间值附近，减小(或增大)R7值使面板指到500℃。

 　　3.线性调整:

　　由于(PT)铂电阻随温度变化的曲线不是线性的，在中段有所上升，为了使其接近线性，需要线性调整。将标准电阻箱置于250℃时对应的电阻值，调整RP4使面板表指250℃。若当RP4调到零(或最大)时还不能使面板表指示℃，可把RP4放到中间值附近，减小(或增大)R9使面板表指250℃。调整线性会影响量程，因此调完线性后要再调量程，如此反复几次即可。

　　在零点、里程、线性调整后，再分别检查，看0℃、100℃、200℃、300℃、400℃、500℃是否有误差。如误差超过1个字应再次调整零点、量程和线性，直到误差小于1个字为止。

　　4.给定温度调整:

　　在使用中温度控制值由SW开关把1与3接通，调整温度给定电位器RP3使面板表指示到给定值即可，然后把SW开关1与2接通，即可工作。LED亮为加温指示。
