实用自动巡回测温仪可以根据实际需要，在一小时内随意设定自动巡回时间间隔;可以连接100m范围内1~8路测温点;在0~100℃范围内，每路测温精度为±1 ℃，各路间误差为±2℃，可满足一般检测要求。本设计可以用于室温大面积作物栽培、多库多点存粮等的温度检测，适于小批量生产和业余电子爱好者自制。
电路工作原理

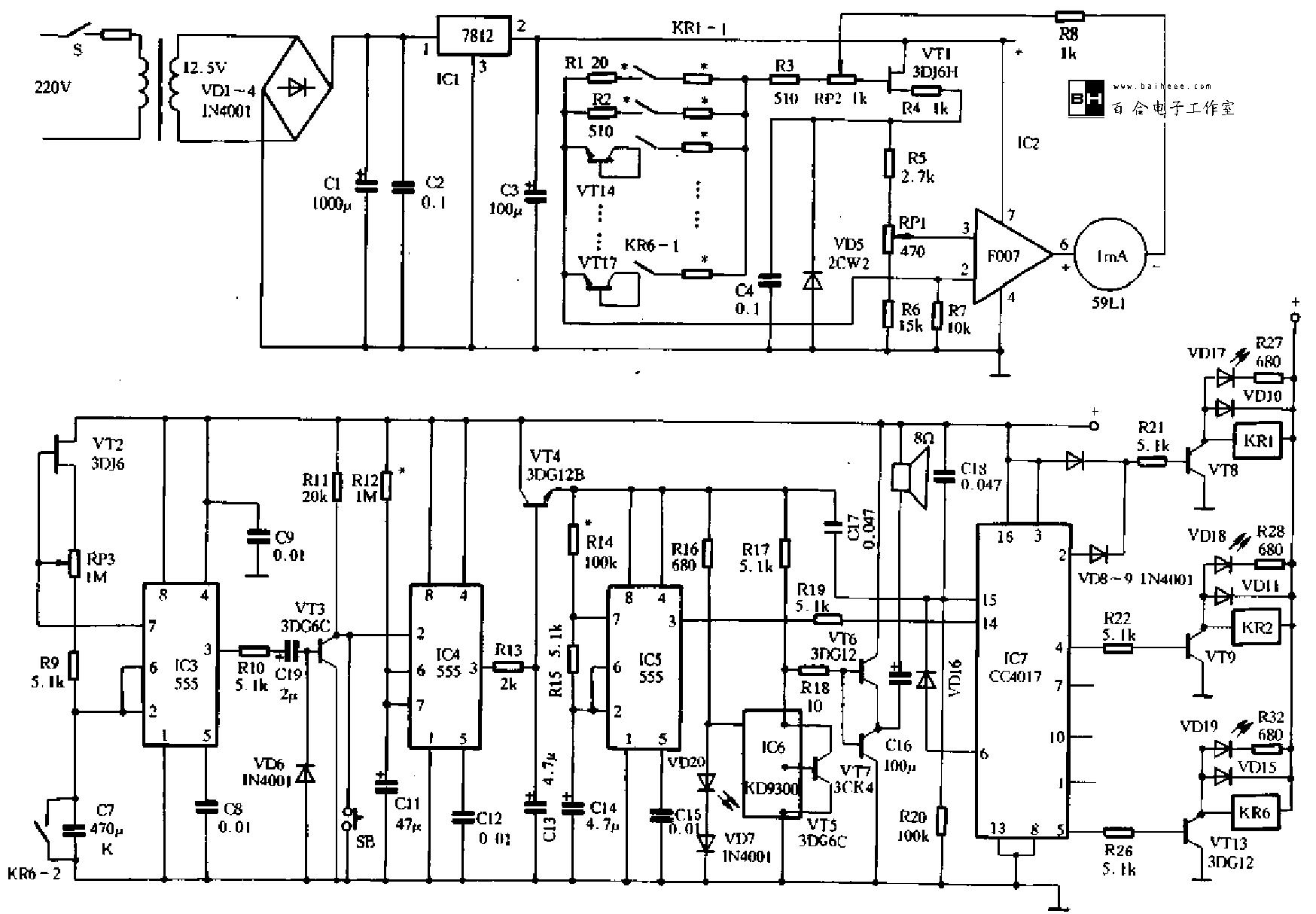

图1（点击查看大图）
本测温仪电路主要由传感器、比较放大器、指示电路、时序控制和电源等部分组成，图1为其电路原理图。图中晶体管VT14~ VT17用作四路自动巡回测温仪的感温器件，它们的集电结被短路。实际测量表明，在±120℃范围内，其UBE的温度系数为-2.5mV/℃，即每增加1℃，发射结电压约下降2.5mV。集成运放IC2为电流比较放大器，其同相输入端加人了一个由三端集成稳压器7812输出的12V电压再经R5 , RP1和R6分压而得到的稳定参考电压。传感器接入反相输人电路中，被测点的温度变化由接在放大器输出端的电流表上反映出来，而且表的指示与被测温度为线性关系。IC3~IC5时基电路555和IC7十进制记数/脉冲分配器CC4017组成时序控制器。其中IC3组成多谐振荡器;VT2是恒流管，以稳定充电电流，调节RP3可以调整振荡周期，RP3最大时振荡周期达1小时。IC3输出的正脉冲信号经过VT3变为负脉冲信号加到单稳态电路IC5的触发端，使其翻转，其暂态时间可通过R12调节。IC4处于暂态时，输出的高电平使VT4由截止变为饱和导通，自激多谐振荡器IC5接通电源，开始振荡并输出脉冲给IC7CC40I7。CC4017则按IC5的脉冲记数，时序输出端按3, 2, 4, 7, 10 , 1 , 5, 6……的引出脚顺序输出高电平，而且只有和输人脉冲对应的一个输出端是高电平。同时，音乐集成块IC6由VD7和VD2上取得约2.7V的电平，并输出音乐信号推动VT5~VT7组成的功放电路，使扬声器放出音乐声，提醒值班人员做好仪器校准和测温记录准备。IC7每输出一路高电平即推动一路继电器吸合，接通校准电阻或一路温度传感器。本电路设定IC3的振荡周期为20分钟，IC4的暂态时间为60秒，IC5的振荡周期为8秒。IC3每20分钟输出一个正脉冲，使1C4在60秒内处于暂稳态、 IC5产生8个正脉冲。当第8个脉冲输人后，IC7的第6脚输出高电平，通过二极管VD16使记数器复位。再经过4秒钟，IC4的暂态时间结束，一次巡回检测结束，仪表回到等待状态。20分钟后，IC3又输出一个正脉冲，开始下一次自动巡回测量。其时序脉冲如图2所示。

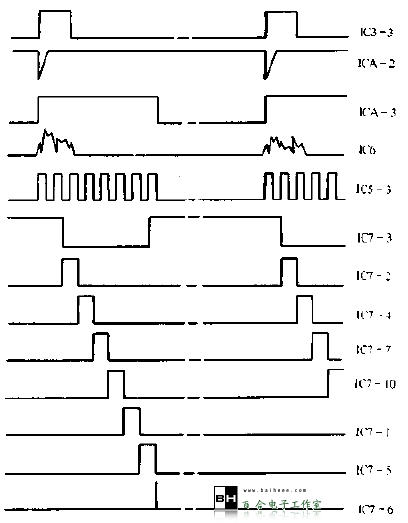

图2
IC7的复位电路还有两路。电源接通时，通过C18给IC7第15脚一个正脉冲使电路复位。为保证巡回时序正确，当VT4导通时又通过C17产生一个复位脉冲。IC4的触发端接入按钮SB，使仪器在等待状态时间内随时可以触发即刻测温。在第四路继电器动作时，K6吸合，其一组触点K6-2把C7短路，使C7充分放电以保证巡回周期准确。
制作与调试
由于电路选用的都是通用元器件，只要保证元器件质量，安装无误即可开机调试。
为使时序周期稳定，C7、C11和C14应挑选容量稳定、漏电小的电解电容器。继电器KR1~KR6使用JRX-134Z型，也可采用JRXB-1型，把它们排列安装在另一块印制板上，两组动合触点并联使用，使接通可靠。本机采用59L1等1mA宽表面表头，零值至满度共50个格，每格代表2℃(或3℃)。
温度传感元件选用管3DG6C ,应严格挑选。参照电路的工作条件，集电极电压用10V、串联功耗电阻用10kΩ,在晶体管图示仪上测其集电结短路下的UBE，并按记录值分组和编号;然后放入80℃恒温箱中存放1小时，取出后再测量UBE，选择变化最小、UBE相同的作测温传感器用。化工反应罐的测温元件应装在内径6mm~8mm的玻璃管中。玻璃管一头烧封，把感温晶体管接上两根引出线，装人管底，管的上端再用树脂封口，只留出两根引出接线。对土壤和粮库可以用金属管测温探头，底部做成锥形以便插人。
把各路测温探头接好，把RP1和RP2均调到中间位置，开机检查是否按预定程序运行。检查完毕，即可调试校准。第一次巡回检测过后，仪器处于等待状态。这时，可以调RP1使表头指示为零值。用手捏一只}.1一0.即F的电容器引出线，用另一引线触碰IC5的输出端，给IC7输人感应脉冲，使其接通最长引出线的一路测温头校准。把该路探头和标准水银温度计一同插人冰水(0℃)中，调RP1使表头指零值，然后加热使水温上升至100℃(沸腾)，调整RP2使表头指示满度。0℃和100℃反复调整校对两次，该路校对即结束。
