本孵化温控仪取材容易，制作简便，精度可以达到±0.3℃。

电路工作原理

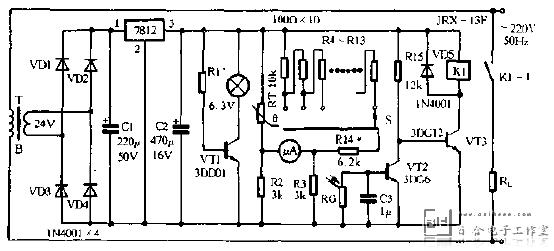

　　电路如图1所示。测温电阻RT等元器件组成测温电桥。当温度达到控制点时，电流表表针挡住通往安置在刻度盘下面的光电池的光线，由光电池控制的开关电路截止，加热器断电。加热器断电以后，温度只要有哪怕是0.3℃的变化，也会造成表针的偏转。只要表针一偏转，光线就会照射到光电池上，使开关电路导通，加热器得电，从而使温度精确地稳定在控制点上。

图1

制作方法

1.电流表表头的改制

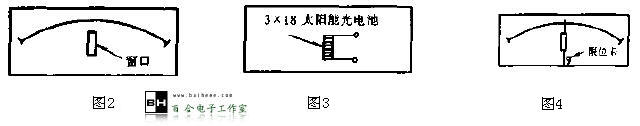

　　选一块质量上乘、灵敏度高(不低于50uA)的电流表表头，拆下表面板罩及刻度盘，在刻度盘的中间位置用Φ2.5mm的钻头，钻两个孔，用小刀将两孔切通，形成一个窗口，如图２所示。再将刻度盘复位，在刻度盘的窗口对应位置上，划好安放光电池的位置，再取下刻度盘，在划好的位置上安置好光电池，如图３所示。另在表壳上钻两个Φ1mm的孔将电池线引出。然后将刻度盘复位固定，并在表针上粘一片挡片。挡片材料的选择一是要轻，二是要用黑色。由于表针承受能力极微，必须用非常轻的材料，比如在轻薄的纸上着色，稍用一点胶水(一定要少)粘在表针对应窗口的位置上。粘的时候，要在表针的下面垫上厚纸片，防止将表针弄弯，如图４所示。粘上挡片以后，还要在窗口边上制作一个限位卡，将表针卡在窗口上，使之不能越过窗口。限位卡可以用原来的满刻度定位卡折弯改制，接着将面板罩装上。选用一铝片并弯成直角状，将白炽灯座固定在上面，再将其固定在表面板上，使灯泡对准表针挡片。同时用铝箔作一V型反光板扣在灯泡上，使白炽灯成聚光状态射向表针挡片。至此，一只由表针控制光电转换的电流表表头的改制就算完成了。改制好的表头，表针不能与刻度盘接触，要能自由摆动，整个改装过程都要格外细心才行。

2.测温电桥的制作

　　测温电桥单独制作在一块电路板上。待整机调试完毕以后，再将电桥侧温板密封，安置在孵化箱内。这样可以使整个桥路电阻都处在同一温度下工作，避免了电桥冷端所带来的误差。

　　电桥部分采用金属膜电阻。R2、R3要保持一致。热敏电阻采用负温度系数型的。

　　3.电源电路和开关电路和制作

　　本机要求直流电压要特别稳定，否则会影响温度控制精度。电源变压器T的功率余量应尽量取得大一些，以不低于十几VA为好。

　　本机表头的光源由6.3V白炽灯提供，光照强度由VT1控制，调整偏置电阻R1，使光线强度在不受阻挡的情况下，能使光电池产生的电压触发VT2导通为止。其余按图组装即可。

　　整机调试

　　孵化箱采用两组加热器，其中一组作为固定加热，只要孵化箱一投人使用，就一直接通电源。使用功率掌握在即使处于高温季节，也不超过37℃为准。另外一组加热器受本机控制，使用功率尽量小，这样可以降低控制仪加电断电工作频率。当然也不宜过小，过小时，将不能及时恢复箱内正常温度(开箱时温度会下降很多)。这样设置有两个好处:一是可以降低控制部分故障情况下的温度大幅度波动;二是可以降低控制元件的功率，使控制部分在小电流状态下工作，以减少故障。

　　调试时，先将测温电桥板置人箱内，注意不能靠近风扇叶和通风口。将R14用两根线引出箱外，并用一个15kΩ和另外一个100Ω电位器串联来代替，将100Ω电位器置于中间位置。将两组加热器人工控制加电，用水银温度计测量箱内温度，当温度达到38℃时，调整15kΩ电位器(将挡位开关S置于中间挡位置)，使电流表表针上的挡片刚好挡住刻度盘上的窗口，粗调工作完成。接着进行细调工作，方法是将粗调后的机器接人电路投人使用。此时箱内一定会稳定在38℃上，这个温度可能不太精确。需用体温表多次测量这个温度，根据所测数值调整100Ω电位器，使控制温度比较精确地稳定在38℃。这个过程需要反复进行。调整好温度以后，用固定电阻接入R14位置。将整个测温电桥板密封置入箱内固定。

　　至此，一台以38℃为中心的精确温度控制仪便告完工。在使用中可以根据孵化进程调整挡位开关S，对控制温度进行细微的调整。使用时，仪器一定要水平稳定放置，不允许有倾斜和震动。
