在一些需要控制湿度的环境，如农村中培育蘑菇的房内，需要人工观察干湿泡温度计，算出相对湿度，然后决定是否需要喷雾增湿，工作很麻烦。这里介绍一套可以自动控制室内的湿度或发出湿度警报的装置，同时可用电表显示相对湿度数值。

湿度传感器

　　湿度控制器的核心是湿度传感器(HPR)，其具体做法是:取一块15mm x 20mm的单面环氧树脂铜箔板，制成如图1所示的电极，表面最好能经镀金处理，以防止湿度膜与电极之间的化学反应。然后在指叉状电极上刷上一薄层市售化学胶水，待于燥后再刷上第二层胶水，这样反复刷3、4次胶水。一块高分子湿敏传感器就制成了。它的直流电阻随电极的形状、湿敏薄膜的厚度以及环境的相对湿度而变化，约在数百千欧到数兆欧之间。传感器的直流电阻大小是随相对湿度的增加按对数规律而减小的。

图1

电路原理

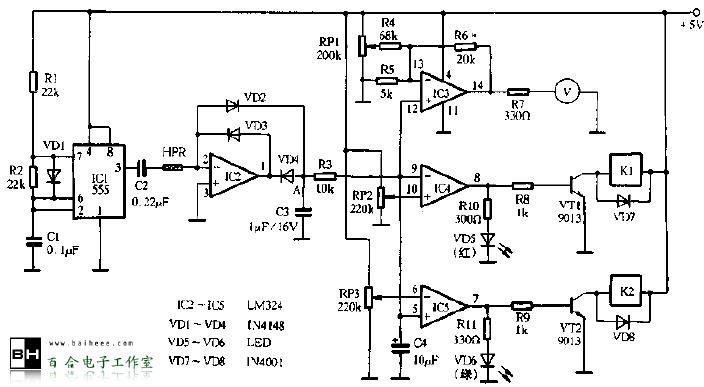

　　整机电路如图2所示。加在传感器上的交流电压由IC1电路产生，经祸合电容C2提供频率约为300 Hz的对称方波。IC2和二极管VD2~VD4构成对数变换电路，其输出端A的电压将随相对湿度的增加而增大。该电压经R3和C4滤去干扰短脉冲的影响后分成三路，分别接在IC3、IC5的同相输人端和IC4的反相输人端。

图2

　　IC3接成同相放大器，其放大倍数由R6和R5之比决定，可根据电表的量程进行选择。RP1进行零点调整，电压表V的量程可在2.5V~5V间选用。

　　IC4和IC5开环应用，作为比较器。IC4为反相输入，而IC5为同相输人。适当调整RP2和RP3 ,当相对湿度降低时，A点电压随着下降，降到一定数值时，IC4的⑧脚电位将突然升高，使VD5发红光，表示太干燥，同时VT1l导通，K1吸合，接通电动喷雾器。空气中湿度增加后，经传感器感知，A点电位升高，升到一定数值时，K1释放。随着雾滴水分蒸发，湿度继续升高，如超过设定值，IC5的⑦脚电位升高，使VD6发绿光，表示太潮湿，同时VT2导通，K2吸合，接通通风机电路，排除过湿空气。湿度降低后，K2释放，通风机停止工作。这样可控制室内湿度在一定范围内。

调整过程

　　1、电表的相对湿度刻度

　　虽然IC2已进行对数变换(同时对交流电压进行整流)，但A点的电压变化量与相对湿度之间还存在非线性关系，所以电压表上的相对湿度刻度也不是线性的。在没有其它标准湿度计的情况下，可利用常见的干湿泡温度计进行标定。用放在同一环境中的干湿泡温度计查出相对湿度值，然后在电压表相应刻度上画上相对湿度标度。

　　2、低湿度报警控制

　　当电表上显示出湿度达到允许最低值时，调节RP2使VD5正好发光报警，K1吸合。


　　3、高湿度报警与通风控制

　　当电表显示出允许最大湿度值时，调节RP3，使VD6刚好发光报警，k2吸合，通风机启动。

注意事项

　　1、自制的湿度传感器不能浸人水中，也不要使水滴直接洒到传感器表面，以免湿敏膜溶解。

　　2、如需声音报警，可将直流蜂鸣器并接在发光二极管上，或利用继电器的有关接点接通蜂鸣器等发声电路。

　　3、在试制时可在A点与地之间接人数字电压表，并对着传感器用嘴吹气，以观察数字电压表的示数变化。自制的传感器须进行一周以上的自然老化处理。
