本系统共由5个单元电路组成，如图1所示。（1）VT1、VT2及部分外围元件组成土壤水份检测电路，当土壤水份降低到规定值时，VT2输出高电平;（2）或IC1 CD4002非门组成双稳态触发电路，由它控制自动喷灌的启、闭;（3）时基电路IC2 555及其外围元件组成循环定时开关电路，由它控制各喷头的喷水时间;（4） IC3 CD4U17组成计数译码驱动电路，由它来控制各喷头依次喷水;（5）DF1~DF8电动水阀组成执行机构。

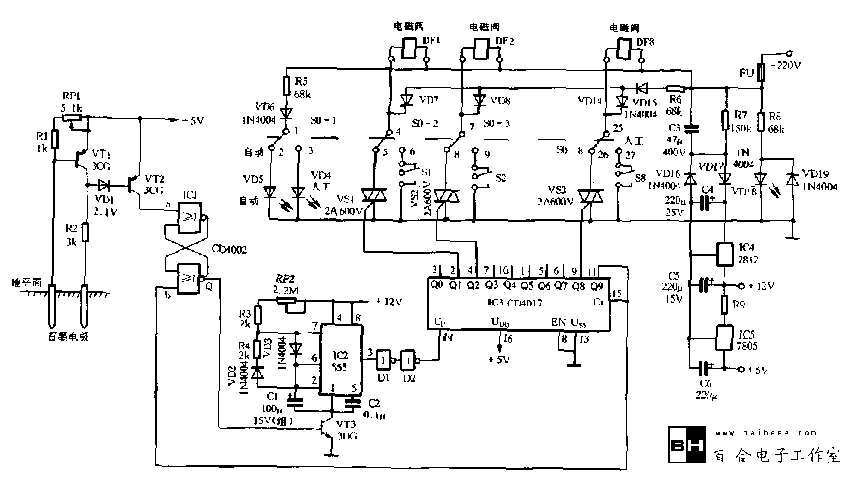

图1(点击查看大图)

　　电路原理:当人工/自动转换键劝扳向人工侧时，人工指示灯亮。此时按S1~S8分路喷头人工控制互锁键，即可使按下键的一路喷头喷水。当把转换健扳向自动侧时，自动提示灯亮。待土壤水份降低至规定值时，检测电路中的VT2管输出高电平给双稳电路的指令端a，使双稳电路翻转。其输出端Q输出高电平，开通循环定时器的开关管VT3，循环定时器即开始循环定时。由555的③脚输出定时正电位，经非门D1, D2缓冲后，送至计数译码驱动电路CD4017的时钟输人端CP。这样，每当一定时正脉冲来到时CD4017就计数一次，并由Q1~Q8依次输出高电平，触发VS1~VS8双向晶闸管依次导通。从而依次开通DF1~DF8电动水阀，使喷头依次喷水，形成人工阵雨之势，对作物生长极为有利。当第9个定时脉冲来到时，Q9输出高电平给Cr，使计时电路CD4017清零。准备下次再重新计数;同时Q9输出的高电平也回输至双稳电路的复位端口，使电路再次翻转，输出端Q变为低电平，关断开关管VT3，使循环定时电路停止工作，完成一次循环喷灌。

　　CD4017可接成任意进制的计数器。只要把Q1~Q9中的相应输出端与Cr连通即可。因此本电路可控制8个以下喷头。如接两个喷头就把Q3与Cr连通，接3个就把Q4与Cr连通。依此类推。

　　本电路无论放在人工或自动状态，只有正在喷水的一路喷水指示灯亮，以达到一看控制板就知本系统的即时工作状态。
