该超声波雾化器具有成本低、连续工作稳定、设有水位控制电路、工作安全等特点。它采用塑壳，外表美观、使用方便，主要用于山水盆景、鱼缸、室内加湿等场合。

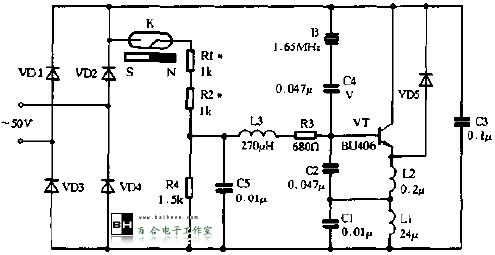

　　电路工作原理如图1所示，超声波以定向压强将水喷起，在喷起水的周围瞬间发生雾化产生雾气。

图1

　　电路由电源变换、振荡器、换能器和水位控制电路组成。VD1~VD4接成的桥式整流，将交流50V变成直流电供振荡电路工作。以V'I'为核心的振荡器是一个电容三点式振荡电路，电路的振荡频率为1.65MHz, L1和C1的谐振回路不决定振荡频率而决定振荡幅度，它的谐振频率低于电路振荡频率。C2, L2串联谐振频率大于电路振荡频率，此谐振频率越高，振荡器的反馈振幅越高。换能器B在电路中作为电感来使用，它既是电路的自激元件，同时又是电路的负载。由VT, C1, C2和B组成一个电容三点式振荡电路。C2 , C5为滤波电容，因电路工作频率较高，数值可用得小一些。C4是隔水电容，因换能器工作于水中，为防止密封不严而漏水设置的。在振荡电路的偏置电路R1串联干簧管，由磁浮子控制开关来进行水位控制，水位下降时磁浮子下沉，干簧管断开，R1偏置电路断开，振荡电路停振，从而保护换能器。

　　换能器B是一高频陶瓷压电振子，它是电路的自激元件，同时又是电路的负载，此电路能自动跟随压电振子的固有谐振频率利于批量生产，免于频率调整。

　　雾化器工作频率高、功率大，元件选择要严格，VT用BU406,其主要参数为:Pc=60W、BU_ceo=200V、f_T≥10MHz、β≥50。电容选用CBB或CH高频电容，L1用句Φ0.51漆包线在似Φ10x10磁芯上绕27匝即成。L1用句Φ0.69漆包线在Φ6mm圆棒上绕2.5匝脱胎而成，电阻全用1/4W金属膜电阻。

　　电路装好后装入特制外壳中，如图2所示。要注意密封严，不应有漏水现象，将磁浮装入外壳中即可。整个机器投入水中即可使用，水要干净，不能有杂物。如果机器有浮起现象，可用重物压住。

图2
