电路工作原理
图6是声波遥控器电路图，大家可以把它与图1方框图对照起来看，这样比较容易理解。图中，驻极体话筒BM是声电转换器；三极管VT1是共发射极放大电路；VT2、VT3是整形电路，它实际上是一个单稳态触发器；VT4、VT5构成双稳态触发器，作继电器的推动电路；继电器K是执行电路；二极管VD5~VD8以及电容C5~C8等构成电源电路。
1.单稳态触发器

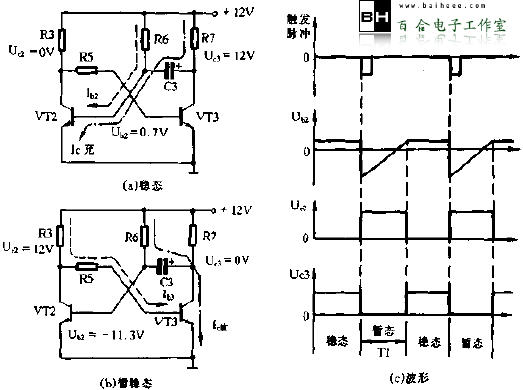

VT2、VT3及其周围元件组成一个单稳态触发器，它具有一个稳定状态和一个暂时稳定状态。①稳态(VT2导通，VT3截止)：平时，电路处于稳态，VT2通过基极电阻R6获得正偏压而导通，VT2集电极电压吸Uc2基极电压Ub2=0.7V；因无基极偏压而截止，VT3集电极电压Uc3=12V；电容C3通过R7 , VT2基射极充满电，端电压为11.3V，如图7(a)所示。②暂稳态(VT2截止，VT3导通)：当有负触发脉冲通过VD1加至VT2基极时，VT2因基极电压变负而截止，Uc2从0V上跳为12V，并通过电阻R5耦合至VT3基极，使VT3导通，Uc3从12V下跳为0V；由于电容C3两端电压不能突变，所以，在此瞬间VT2基极电压Ub2将下跳为-11.3V，使得VT2在触发脉冲结束之后仍然保持截止状态，这时电路处于暂稳态，如图7(b)所示。电容C3通过VT3集射极、电源、R6不断放电并反向充电，Ub2电位不断上升，当Ub2达到0.7V时，VT2立即导通，并通过R5使VT3截止，电路恢复稳态。电路工作波形如图7(c)所示。暂稳态时间T1=0.7×R6×C4=1.4s。改变微调电阻RP2的阻值，可调节单稳态触发器的触发灵敏度，当RP2阻值增大时，灵敏度提高；反之，当RP2阻值减小时，灵敏度降低。
图7
2.双稳态触发器
VT4、VT5及其周围元件组成双稳态触发器，它有两个稳定状态: 或VT4导通，VT5截止; 或者VT4截止，VT5导通。①设VT4导通，Uc4 =0V，通过R9藕合至VT5基极，使VT5截止，Uc5 = 12V，又通过R10藕合至VT4基极，使VT4保持导通，电路处于稳态。②当有负触发脉冲通过VD2加至VT4基极时，VT4因基极电位变负而截止，Uc4 = 12V，并通过R9耦合至VT5基极使其导通，Uc5 = 0V，又通过R10藕合至VT4基极，使VT4在触发脉冲结束之后仍然保持截止，电路处于另一稳态。二极管VD2、VD3隔离触发信号中的正脉冲，只让负脉冲通过。电阻R11, R12起引导作用，使每次触发脉冲只加到导通管基极，保证电路可靠翻转。电路工作波形如图8所示。
图8
3.工作过程
当您拍手(或其他方式)发出声音信号时，驻极体话筒BM接收到声波并将其转换成相应的电信号，经C1祸合至三极管VT1基极进行放大。放大后的信号由VT1集电极输出，经C2、R4微分后，其中的正脉冲被二极管VD1阻断，负脉冲通过VD1到达三极管VT2基极，触发单稳态电路翻转，三极管VT3集电极电压Uc3从12V下跳为0V。Uc3的电压变化经C4、R11微分后，负脉冲通过二极管VD2加到三极管VT4基极，触发双稳态电路翻转，三极管VT5由截止转为导通，继电器K1吸合，触点闭合，使接在B-B端的家用电器电源接通而工作。在单稳态触发器处于暂稳态的1.4秒时间里，声音信号不再起作用，从而保证了双稳态触发器可靠翻转。当单稳态触发器暂态结束回复稳态时，三极管VT3集电极电压Uc3的正跳变，被二极管VD2阻断，不起作用。
当您再次(1.4秒以后)发出声音信号时，单稳态触发器输出经C5, R12微分后，负脉冲通过二极管VD3加到三极管VT5基极，触发双稳态电路再次翻转，VT5万截止，继电器K释放，触点断开，关闭了家用电器的电源。二极管VD4的作用，是防止在VT5截止的瞬间，继电器线圈产生的自感反电势击穿VT5。
4.电容降压整流电路
为缩小体积、降低成本，电源电路采用电容降压整流电路。C8是降压电容，对于50Hz的交流电而言，其容抗Xc=1/2πfc，远高于电路阻抗，因此，220V交流电源中的绝大部分电压都降在C8上。经C8降压后的交流电压，经二极管VD5~VD8桥式整流后，再由C6、C7、R13滤除交流成份，最后输出12V直流电压供电路工作。R14是泄放电阻，当切断电源后，R14为C8提供放电回路。
制作与调试
1.元器件选择
三极管选用3DG6或9014，要求VT1的β≥80，VT2~VT5的β≥40。二极管VD1~VD3选用2CK型，VD4~VD8选用1N4001。电容C8选用耐压≥400V的无极性电容，C6, C7选用耐压≥25V的电解电容。其余电容、电阻无特殊要求。BM选用驻极体微型话简。继电器选用JR-4型小型电磁继电器，参数如下:额定电压12V，直流电阻1000Ω，吸合电流≤9mA，释放电流≥4.5mA，触点负荷~220V、1A,也可选用符合以上参数的其他型号继电器，触点形式只要有一组常开触点即可。
2.制作

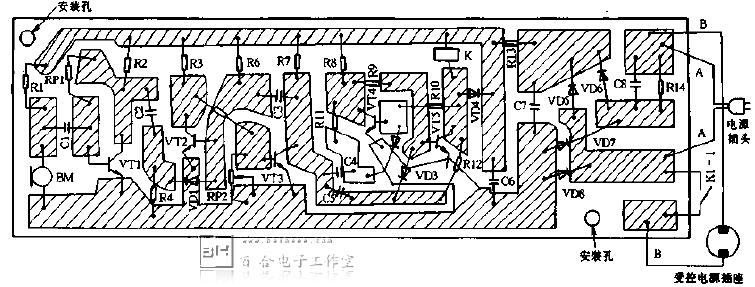

(1)准备一块4cm x 12cm的敷铜板，按照图9(a)将印制电路图描画在铜箔上，然后用小刀将不需要的地方刻掉，并在黑点处钻好小孔。
图９(a)
图９(b)
(2)各元件按照图９(a)所示位置，安装在印刷电路板无铜箔的一面，元件引脚穿过小孔伸到铜箔面并焊牢。用软导线将继电器线圈和触点接人电路板。

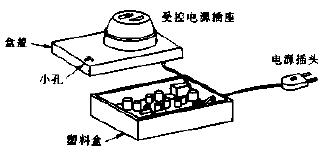

(3)找一个适当大小的塑料盒作为外壳，将印制电路板以及继电器固定在盒内;电源插头线穿过盒壁上的小孔与电路板上A-A处连接好。受控电源插座固定在塑料盒盖上，并用软导线将它与电路板上B-B处连接好。在盒盖上对着话简的位置钻几个小孔以利声波传人，如图9(b)。
3.调试
首先提醒大家，本电路由于采用电容降压电源电路，所以整个电路带市电，要特别注意安全!当电源插头插上以后，严禁人体直接接触电路中的任何地方，以防触电。调试时，应手拿小起子的绝缘把子，手指不得碰到小起子的金属杆。
(1) 调静态工作点:插上电源插头，用小起子调节微调电阻RP1，使VT1集电极电压为7V
(2) 调灵敏度:在受控电源插座上插上一台灯(台灯电源开关打开)，拍一下手，台灯应开(或关)。如控制距离太短，用小起子将微调电阻RP2向增大阻值的方向调节，以提高灵敏度。如遥控器易受一般外界声音的干扰，可将RP2阻值调小，适当降低灵敏度。
调试满意后，将塑料盒盖盖上，声波遥控器就最后完成了。
