现在市场上出售各种各样的指针式石英电子闹钟，它们造型美观、走时准确、耗电省，深受消费者的欢迎。但也发现有的石英电子闹钟存在一些缺点，如闹点时闹声太轻，而且止闹不方便(要打开后盖)等，实际上，在不更动走时系统的基础上，只稍动一下钟内的闹点电路，并安装一个附属装置，就可克服上述缺点。
附属装置能放大响闹声。石英钟响闹后只要在本装置前(300mm左右的范围内)挥挥手，石英钟立刻停止响闹，隔1分钟后又会响闹，再挥手它再一次停闹，直至该电路停止工作。

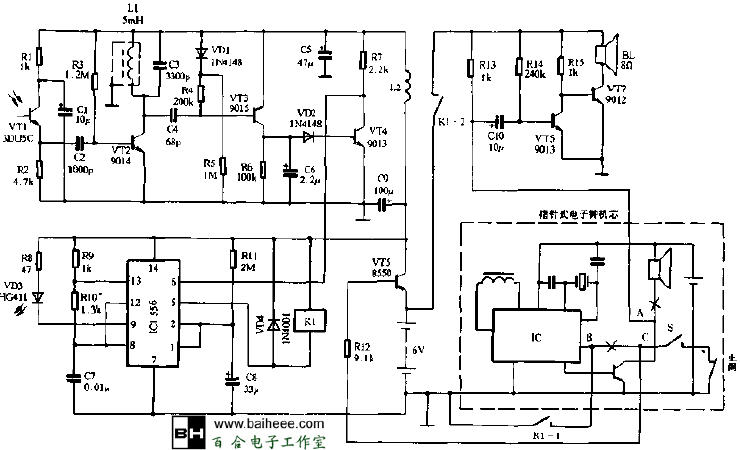

该装置的电路如图1所示，印制电路板如图2所示。当电子钟走到响闹时刻，原机芯中的闹点触点S闭合(该触点接通约2分钟)，VT5有基极电流且Ib>Ics/β，VT5饱和，本电路开始工作，IC1 (1/2 556)的⑤脚输出低电平(常态)，继电器K1吸合，K1-1、K1-2触点闭合，机芯中的IC的闹点音乐电路工作。闹点音乐信号经VT6, VT7的放大推动扬声器发出响亮的闹声。由VD3 、VT1组成反射式红外线光电探测头，1/2 556、R9、R10、C7组成一个频率为38KhZ的振荡器。556的⑨脚输出一个38kHZ的方波，使VD3发射出被38kHz调制的红外线。当手靠近该光电探测头时，从手表面反射回来的红外线被VT1接收放大，经VT2的选频，使VT3的Uc上升，VT4由截止变为饱和，输出一个低电平，触发由1/2 556、R11、C8组成的单稳态电路，使IC1的⑤脚输出高电平(暂态)，继电器K1释放，触点K1-1、K1-2断开，BL停止响闹。本单稳态的暂态时间约70秒，即挥手停闹后1分钟还会再一次响闹，再挥手它再次停闹直至K1断开，电路停止工作。K1断开后，VT5的Ib为零，流过c、e的电流即整个电路的电流仅仅是Iceo。由于VT5是硅管，它的Iceo极小，所以平时该电路不消耗电能。
图１

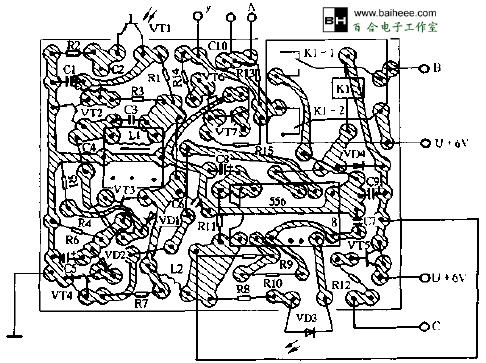

图2
本电路中的IC1采用双极型556集成电路(如图3)，或者用两块NE555集成块；红外发光管用HG411型，其外形如图4所示；VT1采用3DU 5C型光敏三极管，其外形如图５所示，如果用红外对管中的光敏二极管还需加一级放大；VT2、VT3、 VT4、VT6如换用其他管子时应注意 β≥120, VT5要求采用硅管ICM≥500mA，VT7要求ICM≥200mA；继电器用JZC - 21F/006型或其他工作电压为6V的小型继电器；L2在1/8W电阻上用Φ.08mm漆包线绕60匝，L1在TTF-2型中频变压器的磁芯上用Φ.07mm漆包线绕400匝，并加上原磁帽，屏蔽壳，也可用电感量为5mH左右的成品电感。
图３
图4
图５
本电路要安装好反射式红外线光电探测头，发光管VD3与受光管VT1置于同一方，平时受光管接收不到VD3发射的调制红外线，其他杂散的光线由于接收电路有选频作用，不会窜入，只有遇到反射物时才能接收到VD3发射的调制红外线。找一块黑胶木块或其他不透光的长方体，钻两个Φ6.5mm的孔，一个放置发光管，另一个放置光敏三极管，尺寸如图６所示。电路调试时先短接VT5的c, e极，断开VD3这时VT2的Uc为6V， VT3的Uc≤0.1V，继电器K吸合，否则应检查电路有否装错或元件是否合乎要求，然后接上VD3，在探头前放一个物体，此时VT3的Uc在0.7V左右，继电器K1释放，过1分钟后再吸合。再仔细调节R10或L1、C4使该探头有一定的灵敏度，一般在探头前300mm左右，挥手能动作就可以了，灵敏度太高容易发生误动作。如单稳态的时间不够长可增大R11或增大C8的容童，C8的漏电流应选小一些为宜。最后断开短接VT5管c, e极的线，打开电子钟的机芯盖，虽然机芯有各种形式，但大同小异，找出闹点触点K1-1和闹点音乐输出晶体三极管的c极，在图2打“x”处划开印制板电路，焊出4条线，从后盖的孔中穿出接上电路。把本装置放在指针式石英闹钟旁，如图6所示，这样一个挥手即停闹的电子钟就制成了。

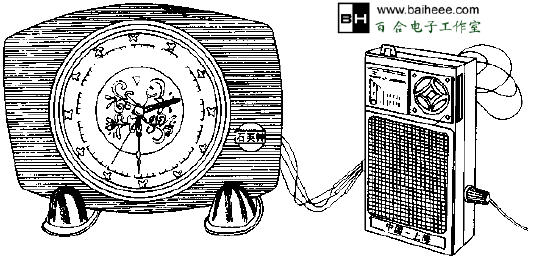

图6
