ModelSim+Synplify+Quartus的,的仿真与验证

文章编号:
100808101513
文章分类: EDA技术 PLD/CPLD/FPGA
点 击:
...
关 键 词: ModelSim,Synplify,Quartus,仿真
文章来源:
作者:chenhongyi
摘 要:
工作内容: 1、设计一个多路选择器,利用ModelSimSE做功能仿真; 2、利用Synplify Pro进行综合,生成xxx.vqm文件; 3、利用Quartus II导入xxx.vqm进行自动布局布线,并生成xxx.vo(Verilog 4、利用ModelSimSE做后仿真,看是否满足要求。

软件要求:ModelSimSE、Synplify Pro、Quartus II
适用人群:初学者
源 代 码:mux4_to_1.v

工作内容:
1、设计一个多路选择器,利用ModelSimSE做功能仿真;
2、利用Synplify Pro进行综合,生成xxx.vqm文件;
3、利用Quartus II导入xxx.vqm进行自动布局布线,并生成xxx.vo(Verilog
4、利用ModelSimSE做后仿真,看是否满足要求。

注:
1. 仿真器(Simulator)是用来仿真电路的波形。
2. 综合工具(Synthesizer)的功能是将HDL转换成由电路所组成的Netlist。
3. 一般而言,在电路设计的仿真上可分为Pre-Sim 和Post-Sim。Pre-Sim 是针而Post-Sim则是针对综合过且做完成了Auto Place and Route(APR)的电路进行仿真,以确保所设计的电路实现在FPGA上时,与Pre-Sim 的功能一样。

1、前仿真(Pre-Sim)
步骤一:打开ModelSimSE,然后建立一个Project;
※建立Project的方式为点选File → New → Project…;
※设定Project Name 与Project location,按OK 即可建立Project。

步骤二:新增设计文档或加入文档。

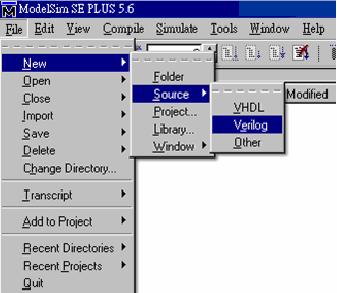

※新增文档的方式为点选File → New → Source → Verilog,然后对文档进行编辑并储存为xxx.v;
※ 加入文档的方式为点选File → Add to Project → File...,然后点选xxx.v;

步骤三:编译(Compile)。
※编译文档的方式为点选Compile → Compile All,即可编译所有的文档。

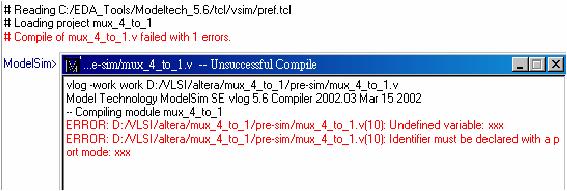

※如果编译时发生错误,在显示错误的地方(红字)点两下,即可跳到错误。

步骤四:新增或加入测试平台(Testbench)。
※当设计完电路后,为了确定所设计的电路是否符合要求,我们会写一个测 试平台(Testbench);
※ 新增或加入测试平台,然后编译它。

步骤五:仿真(Simulate)。
※仿真的方式为点选Simulate → Simulate…;
※打开Design里面的work,然后点选mux_4_to_1_tb 并Add 它,最后按Load 即可跳到仿真窗口。

步骤六:加入信号线。

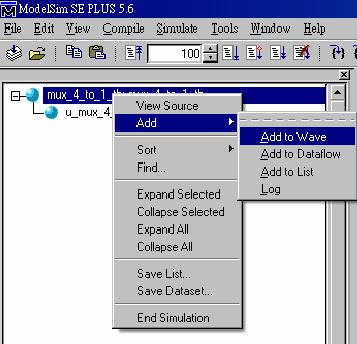

※ 在窗口上按右键,然后点选Add → Add to Wave;

步骤七:看波形。

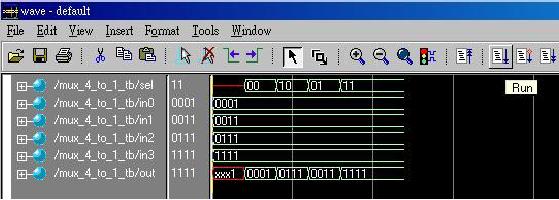

※在工具列上按Run,然后就会显示波形;
※慢慢看波形吧,没有波形就没有真相!

以上就是使用ModelSim做Pre-Sim的基本流程,在此要特别强调的是,ModelSim所有的功能并不仅仅于此,如果你想要了解更多的话,一切都要靠自己花时间去问去试,只有努力的人才能有丰富的收获,加油!


2、综合(Synthesis)
步骤一:打开Synplify Pro,然后建立一个Project。

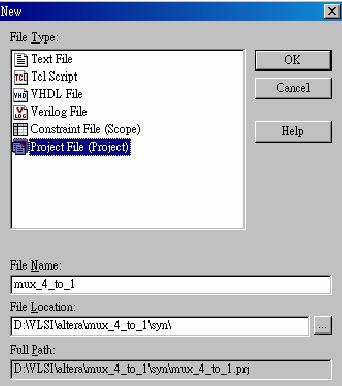

※先点选File,再点选New;
※选择Project File,并设定File Name与File Location;

步骤二:加入设计文件。
※ 点选欲加入的xxx.v,然后按Add,再按OK后就可以将档案加入。

步骤三:选择FPGA的Device 与其它相关设定。
※先点选Project,再点选Implementation Options。

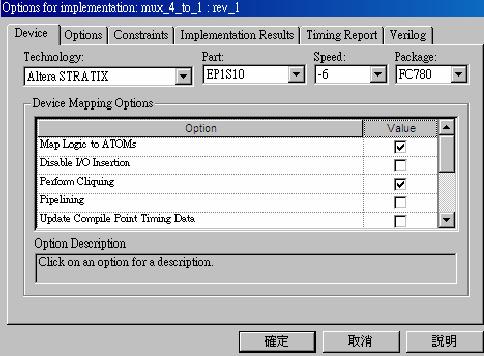

※在Device 的设定如下:Technology为Altera Stratix,Part为EP1S10,Speed 为-6,Package 为FC780。
※在Options 的设定是将FSM Compiler与Resource Sharing打勾。
※在Constraints的设定是将Frequency设定至100Mhz。
※在Implementation Results的设定是将Result File Name填入与电路模块相同的名称,而xxx.vgm这个文件会在QuartusII做APR时被使用。然后将下列两个选项打勾(Write Vendor Constraint File与Write Mapped Verilog Netlist)。
※在Timing Report的设定是将Number of Critical Paths与Number of Start/End Points都设为11。
※在Verilog里是将TOP Level Module填入与电路模块相同的名称,然后将 Use Verilog 2001打勾。

步骤四:综合(Synthesis)。
※点选RUN → Synthesize,最后出现Done!就是已经综合完毕。

步骤五:检查综合后的电路。

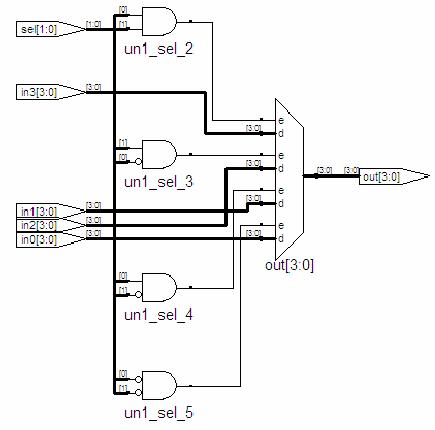

※先点选HDL Analyst,再点选RTL,最后点选Hierarchal View,画面会出现综合后的电路Netlist。

以上就是使用Synplify将HDL程序合成为电路Netlist的基本流程,值得注意的是,当你针对不同要求而设定的Constraints不同时,你就会得到不同的电路Netlist,所要付出的硬件代价也不同,这就需要大家多花点心思来了解其中的奥妙之处。
