引 言

　　USB作为一种新的PC机互连协议，使外设到计算机的连接更加高效、便利。这种接口适合于多种设备，不仅具有快速、即插即用、支持热插拔的特点，还能同时连接多达127个设备，解决了如资源冲突、中断请求（IRQs）和直接数据通道（DMAs）等问题。因此,越来越多的开发者欲在自己的产品中使用这种标准接口。而RS232是单个设备接入计算机时，常采用的一种接入方式，其硬件实现简单，因此在传统的设备中有很多采用了这种通信方式。一般的IC卡门禁考勤系统也使用RS232接口与PC机通信。如果将USB技术应用于IC卡门禁考勤系统与PC机之间的数据通信，这样，不仅能使IC卡门禁考勤设备具备USB通信的诸多优点，而且对PC机而言还可以节余1个RS232串口为其它通信所用。

1 USB系统概述

　　USB规范描述了总线特性、协议定义、编程接口以及其它设计和构建系统时所要求的特性。USB是一种主从总线，工作时USB主机处于主模式，设备处于从模式。USB系统所需要的唯一的系统资源是，USB系统软件所使用的内存空间、USB主控制器所使用的内存地址空间（I/O地址空间）和中断请求（IRQ）线。USB设备可以是功能性的，如显示器、鼠标或者集线器之类。它们可以作低速或者高速设备实现。低速设备最大速率限制在1.5 Mb/s，每一个设备有一些专有寄存器，也就是端点（endpoint）。在进行数据交换时，可以通过设备驱动间接访问它。每一个端点支持几种特殊的传输类型，并且有一个唯一的地址和传输方向。不同的是端点0 仅用作控制传输，并且其传输可以是双向的。

　　系统上电后，USB主机负责检测设备的连接与拆除、初始化设备的列举过程，并根据设备描述表安装设备驱动后自动重新配置系统，收集每个设备的状态信息。设备描述表标识了设备的属性、特征并描述了设备的通信要求。USB主机根据这些信息配置设备、查找驱动，并且与设备通信。

　　典型的USB数据传输是由设备驱动开始的，当它需要与设备通信时，设备驱动提供内存缓冲区，用来存放设备收到或者即将发送的数据。USB驱动提供USB设备驱动和USB主控制器之间的接口，并将传输请求转化为USB事务，转化时需要与带宽要求及协议结构保持一致。某些传输是由大块数据构成的，这时需要先将它划分为几个事物再进行传输。

　　具有相似功能的设备可以组成一类，这样便于分享共有的特性和使用共同的设备驱动程序。每个类可以定义其自己的描述符，如：HID类描述符和 Report描述符。HID类是由人控制计算机系统的设备组成的，它定义了一个描述HID设备的结构，并且表明了设备的通信要求。HID设备描述符必须支持端点输入中断，固件也必须包括一个报告描述符，表明接收和发送数据的格式。在IC卡门禁考勤系统引入RS232到USB的接口转换模块后，从系统所具有的特性来看，应该属于HID设备。因此，两种特殊的HID类请求必须被支持：SetReport和GetReport 。这些请求使设备能接收和发送一般的设备信息给主机。在没有中断输出终端时，SetReport是主机发送数据给HID设备的唯一方式。

2 系统要求

　　为了实现IC卡门禁考勤系统中RS232-USB的接口转换，需要1台支持USB的主机，同时还要提供主机上用于与外设通信的驱动，一般由操作系统提供。此外，还需开发在主机上执行的客户端应用程序。在设备端，需要提供具有USB接口的主控制器芯片，以及编写主控制器上执行的USB通信代码和用于执行外设功能的相关代码。

2.1 主机要求

　　主机必须能够通过设备驱动接收USB数据，并且使这些数据对处理这些请求的应用程序有效。在主机中必须有一个驱动负责处理USB传输、辨识设备、向USB设备收发数据；同时，还需要有一个设备驱动-虚拟化串行口，仿效真实的串口。这个驱动必须能够像真实的串口接收和发送USB数据。

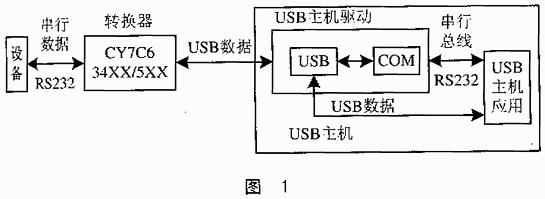

　　从应用的观点，设备驱动必须能收发数据，可以通过使用一个虚拟化的串口或通过转化为USB 数据实现。微软提供了一个叫作USB POS的设备驱动，它允许应用程序访问USB设备时，好像它们连接到标准串口上一样。系统大致结构方框图如图1所示。
