1、器件功能作用
8 位串入，并出移位寄存器
２. 概述
74HC164、74HCT164 是高速硅门 CMOS 器件，与低功耗肖特基型 TTL (LSTTL) 器件的引脚兼容。74HC164、74HCT164 是 8 位边沿触发式移位寄存器，串行输入数据，然后并行输出。数据通过两个输入端（DSA 或 DSB）之一串行输入；任一输入端可以用作高电平使能端，控制另一输入端的数据输入。两个输入端或者连接在一起，或者把不用的输入端接高电平，一定不要悬空。
时钟 (CP) 每次由低变高时，数据右移一位，输入到 Q0， Q0 是两个数据输入端（DSA 和 DSB）的逻辑与，它将上升时钟沿之前保持一个建立时间的长度。
主复位 (MR) 输入端上的一个低电平将使其它所有输入端都无效，同时非同步地清除寄存器，强制所有的输出为低电平。
３. 特性
- 门控串行数据输入
- 异步中央复位
- 符合 JEDEC 标准 no. 7A
- 静电放电 (ESD) 保护：
·HBM EIA/JESD22-A114-B 超过 2000 V
·MM EIA/JESD22-A115-A 超过 200 V 。 - 多种封装形式
- 额定从 -40 °C 至 +85 °C 和 -40 °C 至 +125 °C 。
４. 功能图

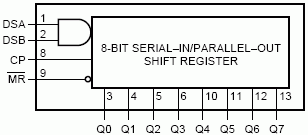

图 1. 逻辑符号
图 2. IEC 逻辑符号

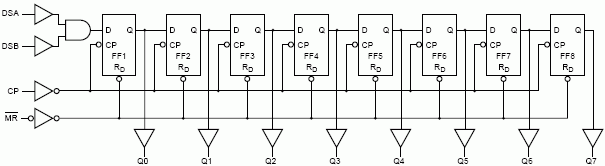

图 3. 逻辑图
图 4. 功能图
５. 引脚信息
图 5. DIP14、SO14、SSOP14 和 TSSOP14 封装的引脚配置
引脚说明
| 符号 | 引脚 | 说明 |
| DSA | 1 | 数据输入 |
| DSB | 1 | 数据输入 |
| Q0~Q3 | 3~6 | 输出 |
| GND | 7 | 地 (0 V) |
| CP | 8 | 时钟输入（低电平到高电平边沿触发） |
| /M/R | 9 | 中央复位输入（低电平有效） |
| Q4~Q7 | 10~13 | 输出 |
| VCC | 14 | 正电源罗亩的笔记 |
６. 功能表（真值表）
| 工作模式 | 输入 | 输出 | ||||
| /M/R | CP | DSA | DSB | Q0 | Q1 至 Q7 | |
| 复位（清除） | L | L | X | X | L | L 至 L |
| 移位 |
H | ↑ | l | l | L | q0 至 q6 |
| H | ↑ | l | h | L | q0 至 q6 | |
| H | ↑ | h | l | L | q0 至 q6 | |
| H | ↑ | h | H | H | q0 至 q6 | |
H = HIGH（高）电平
h = 先于低-至-高时钟跃变一个建立时间 (set-up time) 的 HIGH（高）电平
L = LOW（低）电平
l = 先于低-至-高时钟跃变一个建立时间 (set-up time) 的 LOW（低）电平
q = 小写字母代表先于低-至-高时钟跃变一个建立时间的参考输入 (referenced input) 的状态
↑ = 低-至-高时钟跃变

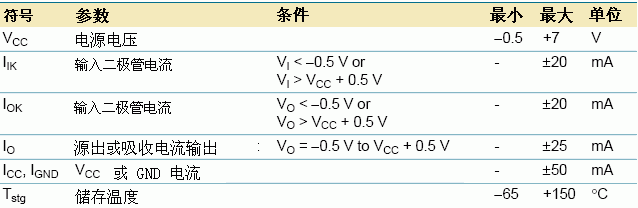

７. 极限值
符合绝对最大额定值体系 (IEC 60134) 的规定。电压参考点为 GND（地 = 0 V）。

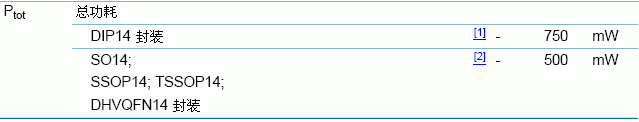

[1] 对于 DIP14 封装：Ptot 在超过 70 °C 时以 12 mW/K 的速度线性降低。
[2] 对于 SO14 封装：Ptot 在超过 70 °C 时以 8 mW/K 的速度线性降低。
对于 SSOP14 和 TSSOP14 封装：Ptot 在超过 60 °C 时以 5.5 mW/K 的速度线性降低。
对于 DHVQFN14 封装：Ptot 在超过 60 °C 时以 4.5 mW/K 的速度线性降低。

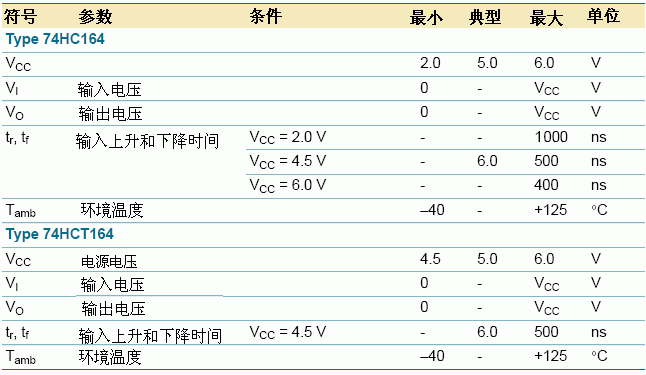

８. 推荐工作条件
9、时序图
