说明：

　　知道贴片钽电容的容量和耐压值即可查询到相应的封装尺寸，同时您也可以在本文里找到贴片钽电容有哪些容量和耐压等级。

第一步：确定您所选择的贴片钽电容容量和耐压值

　　常用贴片钽电容的容量范围和耐压范围见表1。其中“代码”列代表贴片钽电容容量标注代码，白色背景表格里的英文字母（A、B、C、D等）为尺寸代码（用蓝色标注的尺寸代码为非常规封装尺寸，选择型时应优先选择黑色标注的尺寸），具体尺寸值请查询图1和表2。

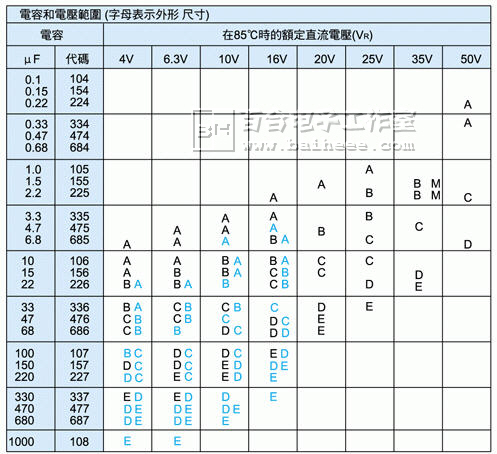

 表1 常用贴片钽电容的容量范围和耐压范围

注：用蓝色标注的尺寸代码为非常规封装尺寸，选择型时应优先选择黑色标注的尺寸

第二步、根据尺寸代码确定贴片钽电容的封装尺寸

　　根据第一步确定的尺寸代码从表2中查询贴片钽电容的封装尺寸值。

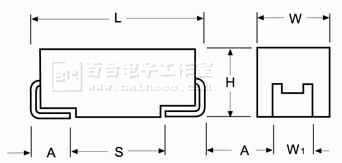

               图1　贴片钽电容久形封装尺寸示意图

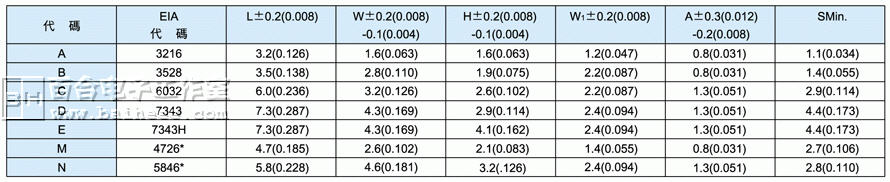

表2 　贴片钽电容封装尺寸表（点击查看大图）
