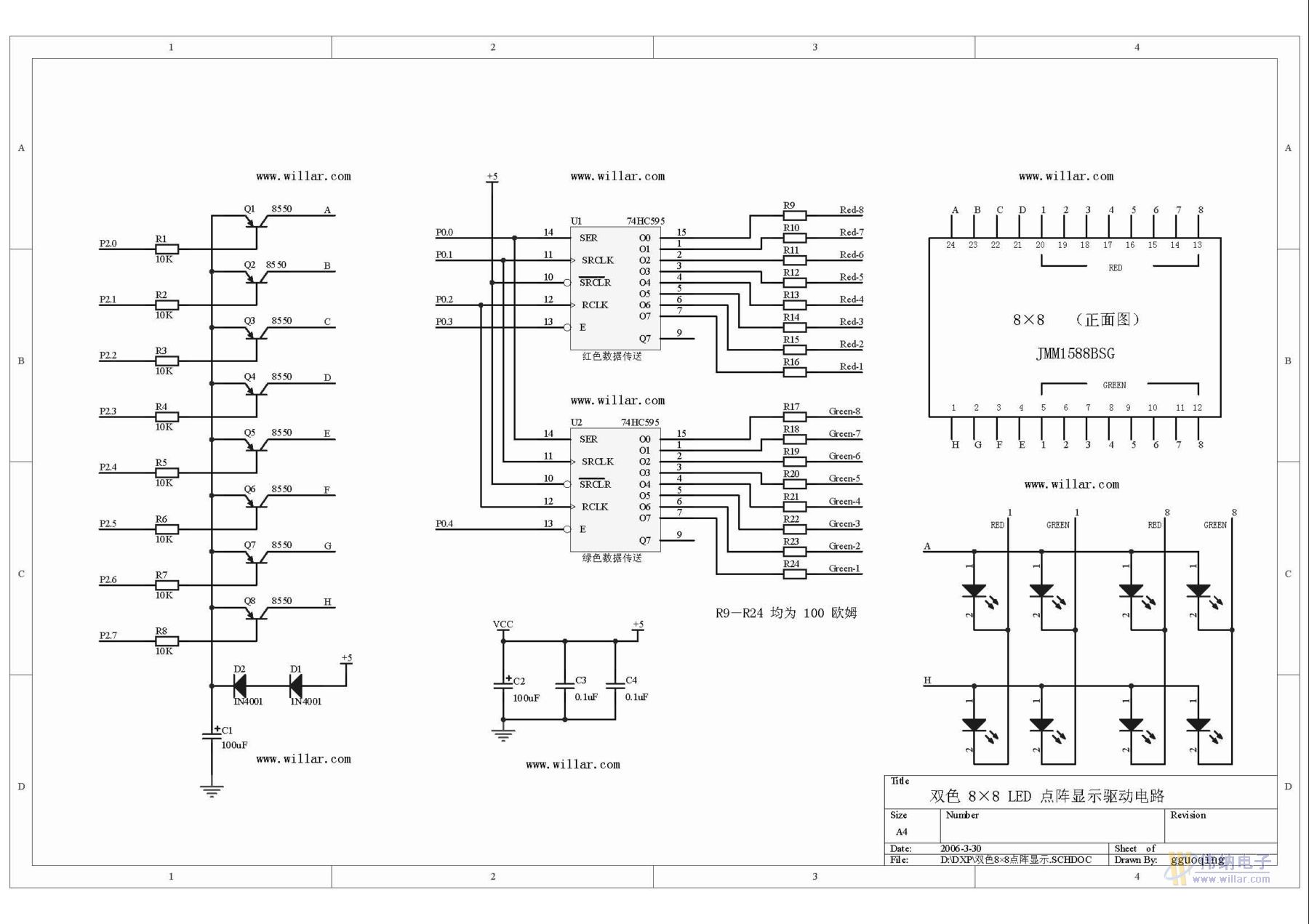

原理图（点击查看大图）：
由P2口控制行扫描，两块74HC595分别控制红色列和绿色列的数据传送。
使用74HC595进行数据传送，选择什么颜色的LED来显示也很容易，在两条指令中进行选择即可改变显示颜色。
红色、绿色、双色（桔黄色）

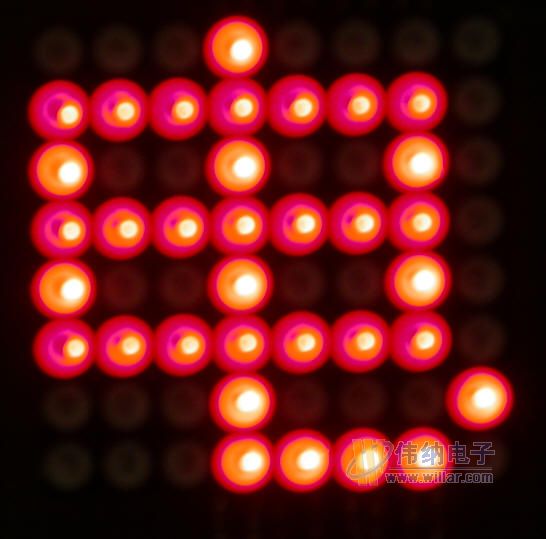

红色显示：

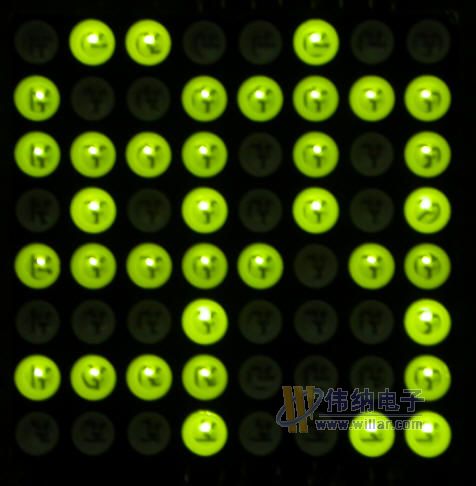

绿色显示：

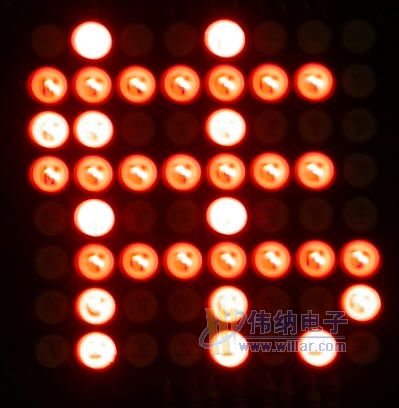

红色显示：
绿色显示：
双色显示：

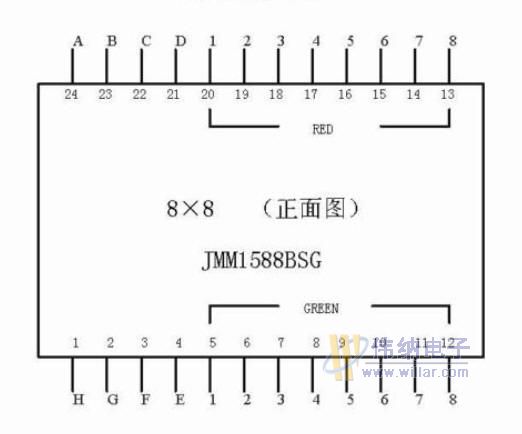

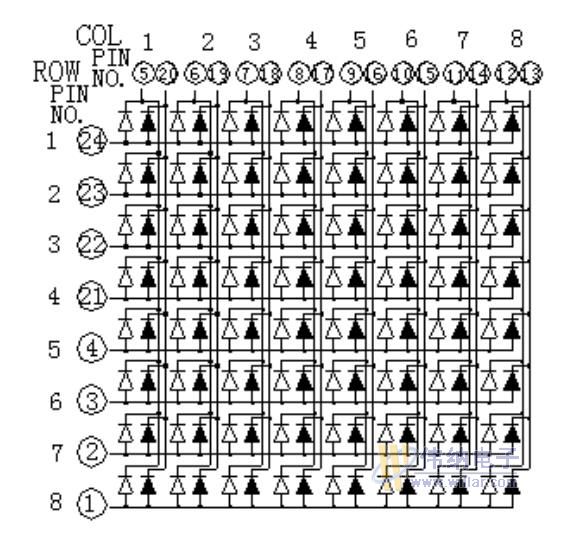

双色 8×8 LED 点阵，一组为红色，另一组为绿色。
