光敏三极管应用电路实例

文章编号:
100829173954
文章分类: 电路 电子元件
点 击:
...
关 键 词: 光敏三极管
文章来源:
互连网
摘 要:

实例1:光信号放大电路

图1 光敏三极管应用电路-光信号放大电路

实例2:光控开关电路

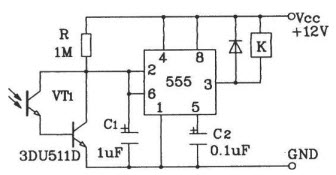

图2 光敏三极管应用电路-光控开关电路

实例3:光控开关电路

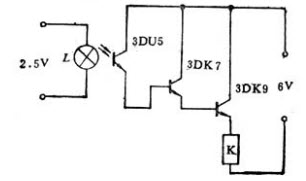

图3 光敏三极管应用电路-光控开关电路

  光敏三极管3DU5的暗电阻(无光照射时的电阻)大于1
兆欧,光电阻(有光照射时的电阻)约为2千欧。开关管3DK7和3DK9共同作为光敏三极管3DU5的负载。当3DU5上有光照射时,它被导通,从而在开关管3DK7的基极上产生信号,使3DK7处于工作状态;3DK7则给3DK9基极上加一信号使3DK9进入工作状态,并输出约25毫安的电流,使继电器K通电工作,即它的常闭触点断开,常开触点导通。当光敏管3DU5上无光照射时,电路被断开,3DK7、3DK9均不工作,也无电流输出,继电器不动作,即常闭触点导通,常开触点断开。因此通过有无光照射到光敏管3DU5上即可控制继电器的工作状态,从而控制与继电器连接的工作电路。

实例4:光控语音报警电路

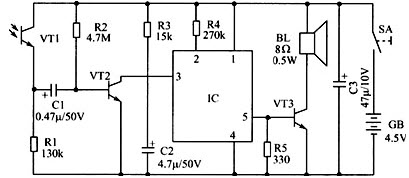

图4 光敏三极管应用电路-光控语音报警电路

  它由光控三极管和35语音集成电路两部分组成。图中光敏三极管VT1和晶体三极管VT2,电阻R1、R2、R3和电容C1、C2等构成光控开关电路。语音集成电路IC及三极管VT3、电阻R4、R5等构成语音放大电路。平常在光源照射下,VT1呈低阻状态,VT2饱和导通,IC触发端3脚得不到正触发脉冲而不工作,扬声器无声。当VT1被物体遮挡时,便产生一负脉冲电压,并通过C1耦合到VT2的基极,导致VT2进入截止状态,IC获得一正触发脉冲而工作,输出音频信号通过VT3放大,推动扬声器发出声响。声响内容可根据不同场合选择不同的语音电路来产生,例如高压电网或配电房等场所,可选用“高压重地,禁止人内”、“有电危险,请勿靠近”等语音集成电路。
