74HC138功能:74HC138为3线-8线变量译码器
译码器也称解码器,译码过程实际上是一种翻译过程,即编码的逆过程。译码器的输入是n位二值代码,输出是m个表征代码原意的状态信号(或另一种代码)。一般情况下有m小于等于2的n次方,即译码器输入线比输出线要少。译码器按其功能可分为三大类:
(1)变量译码器:将输入的二进制代码还原为原始输入信号。例如有两位二进制代码(0 ,1),可经译码器还原为四个信号状态(0,0)(0,1)(1,0) (1,1)
(2)代码变换译码器:用于将一个数据的不同代码之间的相互转换。例如二-十进制译码器可将8421码转换为十个状态。
(3)显示译码器:将数字、文字或符号的代码还原成相应的数字、文字、符号并显示出来的电路。

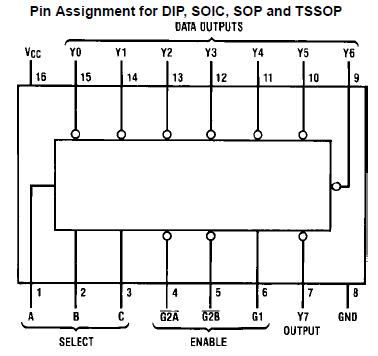

74HC138管脚图:
Absolute Maximum Ratings绝对最大额定值 | ||
DC Supply Voltage, VCC 直流供电电压 | -0.5V to 7V | |
DC Input Diode Current, IIK For VI < -0.5V or VI > VCC + 0.5V 输入二极管电流 | ±20mA | |
DC Output Diode Current, IOK For VO < -0.5V or VO > VCC + 0.5V 直流输出二极管电流 | ±20mA | |
DC Output Source or Sink Current per Output Pin, IO For VO > -0.5V or VO < VCC + 0.5V | ±25mA | |
DC VCC or Ground Current, ICC or IGND直流电流虚拟通道连接或接地 | ±50mA | |
Operating Conditions 操作条件 | ||
Temperature Range (TA) 温度范围 | -55℃ to 125℃ | |
Supply Voltage Range, VCC 电源电压范围,虚拟通道连接 | HC Types | 2V to 6V |
HCT Types | 4.5V to 5.5V | |
DC Input or Output Voltage, VI, VO 输入或输出直流电压 | 0V to VCC | |
Input Rise and Fall Time输入上升和下降时间 | 2V 1000ns (Max) | |
4.5V 500ns (Max) | ||
6V . 400ns (Max) |
Thermal Information热特性 | |
Thermal Resistance (Typical, Note 3)热电阻 | qJA (℃/W) |
PDIP 封装 | 90 |
SOIC 封装 | 115 |
SSOP 封装 | 155 |
Maximum Junction Temperature最高结温 | 150℃ |
Maximum Storage Temperature Range储存温度范围 | -65℃ to 150℃ |
Maximum Lead Temperature 焊接温度 (Soldering 10s)(SOIC - Lead Tips Only) | 300℃ |
DC SPECIFICATIONS直流电气规格:
Parameter 参数 | 符号 | Test Condition测试条件 | VCC | 25℃ | -40℃TO85℃ | -55℃to125℃ | Unit 单位 | |||||||
VI(V) | IO(mA) | (V) | 最小 | 典型 | 最大 | 最小 | 最大 | 最小 | 最大 | |||||
High Level Input Voltage输入高电平电压 | VIH | - | - | 2 | 1.5 | - | - | 1.5 | - | 1.5 | - | V | ||
4.5 | 3.15 | - | - | 3.15 | - | 3.15 | - | |||||||
6 | 4.2 | - | - | 4.2 | - | 4.2 | - | |||||||
Low Level Input Voltage输入低电平电压 | VIL | - | - | 2 | - | - | 0.5 | - | 0.5 | - | 0.5 | V | ||
4.5 | - | - | 1.35 | - | 1.35 | - | 1.35 | |||||||
6 | - | - | 1.8 | - | 1.8 | - | 1.8 | |||||||
High Level Output Voltage输出高电平电压 CMOS Loads | VOH | VIH or VIL | -0.02 | 2 | 1.9 | - | - | 1.9 | - | 1.9 | - | V | ||
4.5 | 4.4 | - | - | 4.4 | - | 4.4 | - | |||||||
6 | 5.9 | - | - | 5.9 | - | 5.9 | - | |||||||
High Level Output Voltage输出高电平电压 TTL Loads | - | - | - | - | - | - | - | - | - | |||||
-4 | 4.5 | 3.98 | - | - | 3.84 | - | 3.7 | - | ||||||
-5.2 | 6 | 5.48 | - | - | 5.34 | - | 5.2 | - | ||||||
Low Level Output Voltage输出低电平电压 CMOS Loads | VOL | VIH or VIL | 0.02 | 2 | - | - | 0.1 | - | 0.1 | - | 0.1 | V | ||
4.5 | - | - | 0.1 | - | 0.1 | - | 0.1 | |||||||
6 | - | - | 0.1 | - | 0.1 | - | 0.1 | |||||||
Low Level Output Voltage输出低电平电压 TTL Loads | - | - | - | - | - | - | - | - | - | |||||
4 | 4.5 | - | - | 0.26 | - | 0.33 | - | 0.4 | ||||||
5.2 | 6 | - | - | 0.26 | - | 0.33 | - | 0.4 | ||||||
Input Leakage Current输入漏电流 | II | VCC or GND | - | 6 | - | - | ±0.1 | - | ±1 | - | ±1 | μA | ||
Quiescent Device Current静态电源电流 | ICC | VCC or GND | 0 | 6 | - | - | 8 | - | 80 | - | 160 | μA |
DC SPECIFICATIONS直流电气规格 (续)
Parameter 参数 | SYMBOL 符号 | Test Condition测试条件 | VCC | 25℃ | -40℃ TO 85℃ | -55℃ TO 125℃ | Unit 单位 | ||||||
VI (V) | IO (mA) | (V) | 最小 | 典型 | 最大 | 最小 | 最大 | 最小 | 最大 | ||||
High Level Input Voltage | VIH | - | - | 4.5 to 5.5 | 2 | - | - | 2 | - | 2 | - | V | |
Low Level Input Voltage输入低电平电压 | VIL | - | - | 4.5 to 5.5 | - | - | 0.8 | - | 0.8 | - | 0.8 | V | |
High Level Output Voltage输出高电平电压 CMOS Loads | VOH | VIH or VIL | -0.02 | 4.5 | 4.4 | - | - | 4.4 | - | 4.4 | - | V | |
High Level Output Voltage输出高电平电压 TTL Loads | -4 | 4.5 | 3.98 | - | - | 3.84 | - | 3.7 | - | V | |||
Low Level Output Voltage输出低电平电压 CMOS Loads | VOL | VIH or VIL | 0.02 | 4.5 | - | - | 0.1 | - | 0.1 | - | 0.1 | V | |
Low Level Output Voltage输出低电平电压 TTL Loads | 4 | 4.5 | - | - | 0.26 | - | 0.33 | - | 0.4 | V | |||
Input Leakage Current输入漏电流 | II | VCC and GND | 0 | 5.5 | - | ±0.1 | - | ±1 | - | ±1 | μA | ||
Quiescent Device Current | ICC | VCC or GND | 0 | 5.5 | - | - | 8 | - | 80 | - | 160 | μA | |
Additional Quiescent Device Current Per Input Pin: 1 Unit 单位 Load (Note 4) | DICC | VCC -2.1 | - | 4.5 to 5.5 | - | 100 | 360 | - | 450 | - | 490 | μA |
Switching Specifications Input tr, tf = 6ns开关规格
Parameter 参数 | SYMBOL 符号 | Test Condition测试条件S | VCC (V) | 25℃ | -40℃ TO 85℃ | -55℃ TO 125℃ | Unit 单位S | ||||
最小 | 典型 | 最大 | 最小 | 最大 | 最小 | 最大 | |||||
Propagation Delay传播延迟
Address to Output地址输出 |
tPLH, tPHL | CL = 50pF | 2 | - | - | 150 | - | 190 | - | 225 | ns |
4.5 | - | - | 30 | - | 38 | - | 45 | ns | |||
CL = 15pF | 5 | - | 13 | - | - | - | - | - | ns | ||
CL = 50pF | 6 | - | - | 26 | - | 33 | - | 38 | ns |

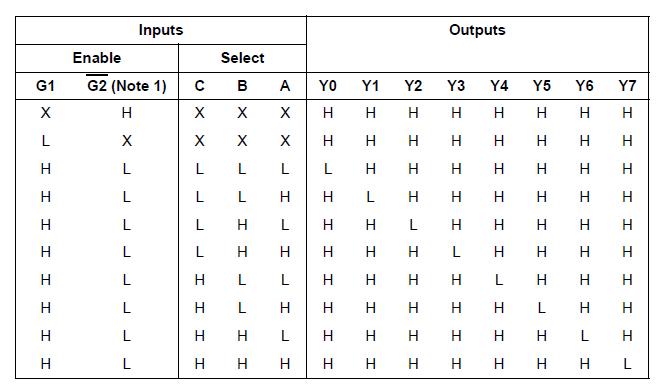

74HC138功能表:
由上表可见74HC138译码器输出低电平有效。为增加译码器功能,除三个输入端C、 B、 A 外,还设置了G1、/G2A,/G2B,使译码器具有较强的抗干扰能力且便于扩展。
当G1=0时,不管其他输入如何,电路输出均为“1”,即无译码输出;只有当G1=1,且/G2A=/G2B=0时,译码器才处于允许工作状态,输出与输入二进制码相对应,如 CBA=110 时,Y6输出低电平。
