声表面波滤波器简称SAWP(SAW)或称“声表面”，广泛用于集成电路黑白、彩色电视机中，置于高频调谐器与中放电路之间，起中频选频滤波作用。它与LC分立元件中频选频电路比较有首突出的优点：元件少成本低，不需调整而稳定可靠，能很好地满足电视机对中频选频特性曲线的特殊要求，应用范围广，不仅可用在较低频率的家用电视机中，还可用在较高频率的卫星电视、雷达等领域中。

　　声表波滤波器是在压电晶体基片上经蒸发形成两对金属叉指形电极(换能器)构成的，如图1所示。基本工作原理是：当在输入端(①、②脚)加上交流电信号时，在交流电场的作用下，经过压电效应，使晶体基片表面发生周期性的弹性形变，并沿着晶体基片表面向两个方向传播，便产生了声表面波。其中一个方向上的声表面波被吸声材料所吸收，另一个方向上的声表面波沿晶体基片表面传送到输出
端(②、④脚)叉指电极上，再经过压电效应，又将周期性的弹性形变产生的声波转变为电信号，然后输出加至外接的负载上，这样便完成了电一声一电的转换过程，也即完成了选频滤波作用。当外加电视信号的频率等于声表面波滤波器的固有设计频率时，产生的声波最强，传输的效率也最高。

图1　声表面波滤波器结构

　　声表面波滤波器的幅频特性曲线如图2所示。

图2　声表面滤波器的幅频特性曲线

　　由于声表面的损耗较大(约20dB)，因此在使用中—般在其前面加一级中放(称预中放)给以补偿。

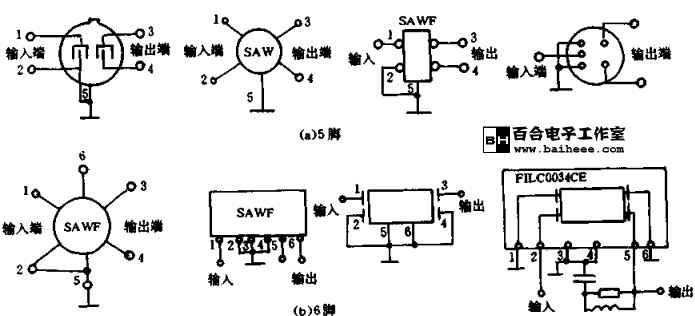

　　声表面波滤波器的常见电路符号和接法如图3所示。

图3　声表面滤波器的常见电路符号和接法
