万用表测试

　　用万用表检测：用万用表调试色度延迟线的电路图如图1所示，由于色度延迟战是以压电陶瓷作为换能器、玻璃作为介质构成的，因此，两输入端之间或两个输出端之间，以及输入、输出端的电阻值用万用表测出均应为无穷大，若各引脚之间有—定阻值，则可判定延迟线损坏。

图1

仪器测试

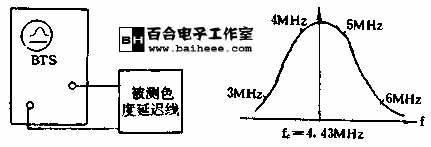

　　借助仪器检测：如果色度延迟线存在的是开路性故障，须用示波器、扫频仪进行检测。当色度延迟线内部开路时，使梳状滤波器无延迟信号，只有直通信号，引起U、V信号串耦，产生大面积爬行，这时可用示波器检查色度延迟线输出(在电路中测试)有无正常信号。简单的方法就是利用扫频仪进行粗略判断．测出大约以4.43MHz为中心的特性曲线，若无此曲线，则说明该延迟线损坏。具体方法及测试波形如图2所示。


图2
