收音机用中频变压器（中周）的作用

　　中频变压器又称中用，起选频和耦合的作用。其质量如何，在很大程度上决定了收音的灵敏度、选择性和通频带等性能指标。

　　中频变压器（中周）有单调谐回路或双调谐回路两种。其换合方式有电感耦合、电容耦合等。调
谐方式有调感式和调容式两种。目前大多采用调感式中频变压器。调感式中频变压器具有
Q值高、体积小，并且有较好的选择性和灵敏度等优点。

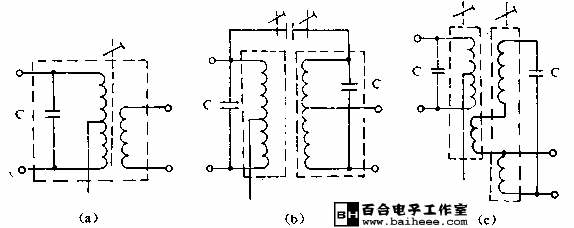

　　调感式中频变压器的磁芯和磁帽所用材料均是高导磁率的铁氧体。导线直接绕在磁芯上，再将各组引线分别接至相应的引出脚上，插入尼龙螺纹架，上好磁帽，外面套上金属屏蔽罩。中频变压器有多种规格。中频变压器电路符号如图(a)、(b)、(c)所示。

图1

 收音机用中频变压器（中周）的故障维修

　　(1)断路

　　将中频变压器拆开，若线头无脱焊或断开，可用电烙铁将线头烫开，细心地一圈一圈拆下线圈，寻找断开处。若发现断开处离接头很近，只有一至二圈，则可去掉这一段，焊好后即可正常使用(谐振点略有变化，可调整磁帽或磁芯得到解决)。如果线圈断开处在内部．可一圈圈点清匝数，用相同规格的漆包线重新统制。

　　(2)短路

　　拆开线圈若发现短路点，可用镊子或小改镊特短路点拨开，并设法绝缘。若线圈是内部短路，可一圈圈点清匝数，用相同线径的漆包线绕制。如果是调谐电容短路，可用同一规格的电容代换。

　　(3)断股

　　用高频Q表测其Q值，断了股的线圈Q值明显下降。若所断的股数较多，用万用表R×1Ω档可测出其电阻值明显偏大。中频变压器线圈断股多发生在线圈的始点或终点的焊接处，可用小刀将其刮净，重新焊在原处即可。

　　(4)受潮

　　拆开中频变压器屏蔽罩，将中频变压器放在100W灯泡下烘烤半个小时左右。注意，中频变器不要离灯泡大近，以免使其尼龙支架产生变形。

　　(5)电感量变小

　　若将磁帽旋到底还找不到谐振峰点，可增大并联在中顾变压器初级上的槽路电容障排除。

　　(6)磁帽破碎

　　若中频变压器磁帽破碎，收音时声音会时大时小，可将中频变压器打开，剔除破碎磁帽及破碎磁块，更换新磁帽。

　　(7)滋芯滑开

　　这是由于城芯问内部的尼龙内套发生偏斜或松脱所引起的，可拆下中频变压器屏蔽罩将磁芯旋出，然后在磁芯和尼龙衬套之间放一细橡皮筋，将磁芯旋入，重新调整好谐振点。
