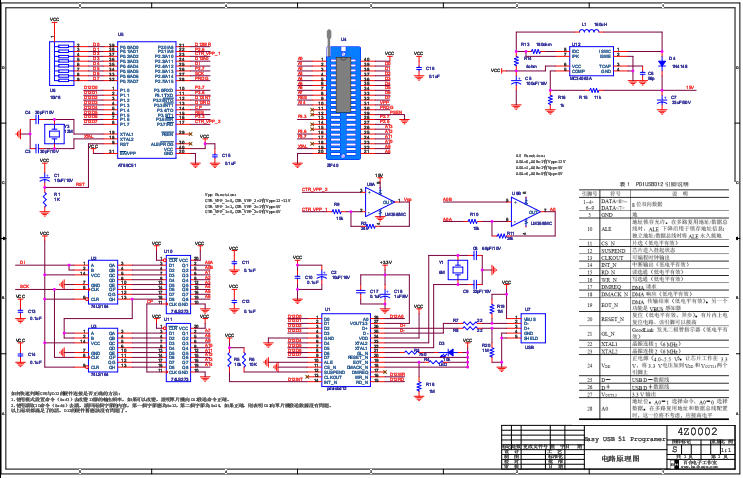

下载主板电路原理图

 下载扩展板EXT-BOARD-A电路原理图

原理分析

　　U1为NXP公司（前身PHILIPS）推出的一款符合USB1.1规范的USB接口芯片，其外围接口可参考NXP公司提供的示例，但此示例中有一些小错误，本项目电路图已经作出了更正。当然，由于应用环境的不同，本项目的接口电路与NXP公司提供的示例有些细微差别。官方示例中与D-信号线相连的1M电阻另一端与地相连是错误，应该与VBUS相连；当PDIUSBD12为总线上唯一器件时，CS_N脚可以一直接地；SUSPEND脚既可作为输入脚，也可作为输出脚，当作为输入脚时，将此引脚拉低可唤醒设备，当作为输出用时代表设备是否处于挂起状态，当主机本身退出挂起状态或设备初始化都可以唤醒设备，所以这个引脚可以不用。

　　我们用两片74LS164和两片74LS273来扩展输出I/O口，74LS164是8位串行移位寄存器（串进并出），73LS273是8位锁存器（buffer）。

　　对51单片机进行编程时需要其些I/O口在以下状态间进行切换：0V，5V和12V。我们用运算放大器LM358来实现。

　　为了便于调试，我们还另外设计了一块扩展板EXT－BOARD－A，上面带有串行通讯接口，可通过此接口实时将一些监控数据传到PC机。另外此扩展板上还带有两个按键个8个状态指示灯，可实现其它一些实验。
