1、设计方案

    用一片DS18B20构成测温系统，测量的温度精度达到0.1度，测量的温度的范围在－20度到＋100度之间，用8位数码管显示出来。
2、工作原理

DS18B20基本知识
    DS18B20数字温度计是DALLAS公司生产的1－Wire，即单总线器件，具有线路简单，体积小的特点。因此用它来组成一个测温系统，具有线路简单，在一根通信线，可以挂很多这样的数字温度计，十分方便。

    1)、DS18B20产品的特点

　　（a）、只要求一个端口即可实现通信。
　　（b）、在DS18B20中的每个器件上都有独一无二的序列号。
　　（c）、实际应用中不需要外部任何元器件即可实现测温。
　　（d）、测量温度范围在－55。C到＋125。C之间。
　　（e）、数字温度计的分辨率用户可以从9位到12位选择。
　　（f）、内部有温度上、下限告警设置。

    2)、DS18B20的引脚介绍
    TO－92封装的DS18B20的引脚排列见下图，其引脚功能描述见表1。


表1DS18B20详细引脚功能描述

序号                名称                        引脚功能描述

1                      GND                         地信号

2                        DQ                         数据输入/输出引脚。开漏单总线接口引脚。当被用着在寄生电源下，也可以向器件提供电源。

3                       VDD                      可选择的VDD引脚。当工作于寄生电源时，此引脚必须接地。

    3)、DS18B20的使用方法

    由于DS18B20采用的是1－Wire总线协议方式，即在一根数据线实现数据的双向传输，而对AT89S51单片机来说，硬件上并不支持单总线协议，因此，我们必须采用软件的方法来模拟单总线的协议时序来完成对DS18B20芯片的访问。
由于DS18B20是在一根I/O线上读写数据，因此，对读写的数据位有着严格的时序要求。DS18B20有严格的通信协议来保证各位数据传输的正确性和完整性。该协议定义了几种信号的时序：初始化时序、读时序、写时序。所有时序都是将主机作为主设备，单总线器件作为从设备。而每一次命令和数据的传输都是从主机主动启动写时序开始，如果要求单总线器件回送数据，在进行写命令后，主机需启动读时序完成数据接收。数据和命令的传输都是低位在先。

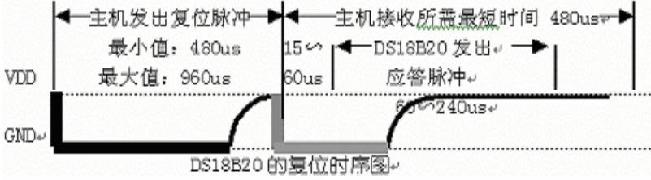

    DS18B20的复位时序

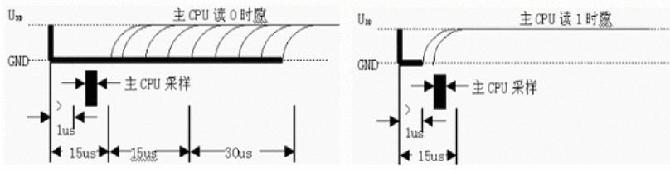

    DS18B20的读时序
    对于DS18B20的读时序分为读0时序和读1时序两个过程。
    对于DS18B20的读时隙是从主机把单总线拉低之后，在15秒之内就得释放单总线，以让DS18B20把数据传输到单总线上。DS18B20在完成一个读时序过程，至少需要60us才能完成。

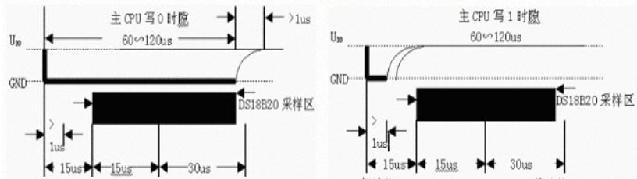

    DS18B20的写时序
    对于DS18B20的写时序仍然分为写0时序和写1时序两个过程。
    对于DS18B20写0时序和写1时序的要求不同，当要写0时序时，单总线要被拉低至少60us，保证DS18B20能够在15us到45us之间能够正确地采样IO总线上的“0”电平，当要写1时序时，单总线被拉低之后，在15us之内就得释放单总线。

3、电路图

4、源程序
