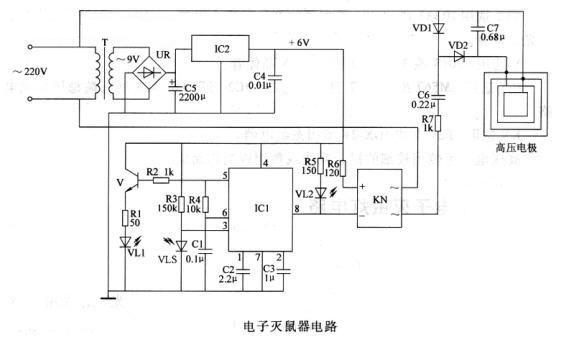

本文介绍的电子灭鼠器，采用红外光反射控制电路，能在老鼠进入其有效探测范围时自动接通高压电路的工作电源，产生高压将老鼠击毙。 电路工作原理 该电子灭鼠器电路由电源电路、红外控制电路和高压电路组成，如图所示。

    电路中，电源电路由电源变压器T、整流桥堆UR、滤波电容器C4、C5和 三端稳压集成电路IC2组成；红外控制电路由红外发光二极管vLI、红外光敏二极管VLS、晶体管V、电阻器R1-R6、电容器C1-C3、集成电路IC1、发光二极管VL2和固态继电器KN组成；高压电压由固态继电器KN、电阻器R7、电容 器C6、C7、二极管VD1、V D2和高压电极组成。交流220V电压经T降压、UR 整流、C5滤波及IC2稳压后，为红外控制电路提供+6V工作电压。 IC1的5脚输出的振荡信号经V放大后，驱动VL1发出调制红外光。平时（在无老鼠进入红外探测区域时），V LS接收不到VLl发射的红外光，IC1处于自动振荡状态，其8脚输出高电平，VLZ不亮，KN和高压电路不工作。
    当有老鼠进入红外探测范围时，老鼠身体反射回来的红外光被VD1接收， 使IC 1的8脚由高电平变为低电平，VL2点亮，KN通电工作，高压电极上产生高压将老鼠击毙。当清除死鼠（应切断电源）后，VLS又截止，IC1的3脚失去 输人信号，8脚变为高电平，V L2熄灭，KN和高压电路停止工作，电路又恢复到守候状态。

元器件选择
     R1-R6选用1/4W金属膜电阻器或碳膜电阻器；R7选用2W金属膜电阻 器。 C1-C4均选用独石电容器；C5选用耐压值为25V的铝电解电容器；C6和C7均选用耐压值为1000 V的CBB电容器。VLS选用PH302或BPW82型红外光敏二极管；VD1和V D2均选用1N4007 型硅整流二极管。 VLl选用IR333或SE303等型号的红外发光二极管；VL2选用中5mm的普通发光二极管。 V选用9013或3DG9013型硅NPN晶体管。 IC1选用LM567或NE567型集成电路；IC2选用LM7806型三端稳压集成电路。 KN选用SP2110或JGX-2F型固态继电器。高压电极可使用较细的裸金属线或敷铜板制作而成。
    本电路直接与市相连，一定注意自身和他人人身安全。
